Основные электромонтажные работы производят с применением комплекса средств механизации. Большую роль в механизации ручных процессов играют электрифицированные, пневматические и пиротехнические инструменты.

Электрифицированные инструменты - это электрические сверлильные машины, а также различные насадки и приспособления, смонтированные на этих инструментах: пресса для оконцевания жил кабелей, приспособления для свертывания электродов заземления и выборки борозд в строительных основаниях для прокладки скрытых проводок. Наиболее распространены следующие электромеханизмы: бороздофрез - режущий электромеханизм, состоящий из электродвигателя, дисковой фрезы, армированной пластинами твердого сплава, рукояток и направляющих роликов для облегчения перемещения инструмента по обрабатываемой поверхности и обеспечения заданной глубины обработки. С помощью бороздофрезов можно делать борозды шириной до 10 и глубиной 20 мм. При прокладке проводов на монтаже в трубах приходится гнуть большое количество стальных труб, а затем затягивать в них провода. Эти работы выполняются с помощью трубогиба - механизма, предназначенного для гнутья тонкостенных труб, представляющего собой чугунную плиту, на которой закреплены две оси: одна — с большой шестерней и ручьевым сектором, другая — с малой шестерней. Труборезом отрезают излишнюю часть трубы, выходящей из строительных конструкций — перекрытий, фундаментов и др. ПРТ служит для затяжки проводов в трубы диаметром 20-50 мм. Состоит из стального корпуса, в котором размещен механизм протяжки, губок, служащих для крепления механизма на трубе, и рукоятки. Для крепления дюбелями различных электроустановочных изделий и поддерживающих конструкций к бетонным, железобетонным, кирпичным и металлическим основаниям предназначен монтажный пистолет.

Пневматические инструменты работают на энергии сжатого воздуха и предназначены для тех же целей, что и электрифицированные инструменты. В электромонтажном производстве широко применяют пневматические сверлильные и шлифовальные машины.

Пиротехнические инструменты являются наиболее совершенными. Принцип действия пиротехнических инструментов основан на энергии пороховых газов. К этим инструментам относятся: ударные пиротехнические колонки для пробивки отверстий в железобетонных плитах; пресса для оконцевания жил кабелей или объемной штамповки с образованием наконечника из однопроволочной алюминиевой жилы кабелей; приспособления для соединений стальных труб. Самым распространенным пиротехническим инструментом является поршневой пороховой пистолет ПЦ-84, позволяющий крепить конструкции или изделия к строительным основаниям дюбель-гвоздями (применение пиротехнических инструментов показано на рис.4).

Рисунок 4 - Электромонтажные работы с применением пороховой оправки (а), порохового поршневого пистолета (б) ударной пороховой колонки (в)

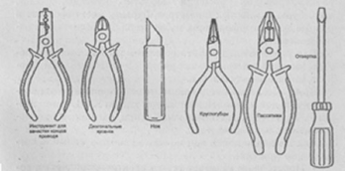

При устройстве электропроводок применяют различный слесарно-монтажный инструмент: плоскогубцы, круглогубцы, бокорезы (диагональные кусачки), набор различных отверток, клещи для снятия изоляции, ножницы для резки металла, керн, шило, нож, паяльник и т.д. Некоторые из них приведены на рис.5

Рисунок 5 - Инструмент электромонтажника

Для разметочных работ необходимо иметь отвесы, уровень, линейки, измерительные рулетки 5-10 м, шаблоны, циркуль, штангенциркуль и т. д.

При работах по соединению, ответвлению и оконцеванию проводов и кабелей используют клещи КУ-1, пресс-клещи ПК-1, ПК-2М, щетки из кордоленты, бензиновые паяльные лампы, паяльники и т. д.

Для проверки цепей при монтаже необходимо иметь специальные приборы, простейшим является тестер электропроводности, состоящий из батарейки, электрической лампочки и двух проводов (рис.6). Для проверки цепи тестер подключают к испытываемой цепи с помощью зажимов типа «крокодильчик». Если лампочка горит, значит цепь закорочена, если лампочка гаснет — цепь разорвана.

Рисунок 6 - Простейший тестер электропроводности

Для крепления осветительной арматуры заводами изготовляются крюки, кронштейны, короба, подвески, держатели. Использование этих изделий уменьшает трудоемкость и стоимость электромонтажных работ, повышает их качество.

Приспособления. Значительный объем электромонтажных работ выполняют на высоте, что делает необходимым применение специальных приспособлений. В зависимости от высоты установки светильников могут быть использованы: приставные лестницы или стремянки; передвижные и самоходные телескопические и шарнирно-телескопические вышки; спускные устройства; подвесные и мостовые грузоподъемные краны; стационарные светотехнические мостики; монорельсовые тележки; площадки и стойки для светильников, устанавливаемых на ограждениях технологических площадок; автомашины с корзинкой или площадкой на раздвижной телескопической или шарнирно-телескопической вышке.

В крановых пролетах цехов эти работы выполняют с кранов, подвесных люлек, тележек, инвентарных площадок установленных на тележках или фермах мостовых кранов. Особой маневренностью обладают подъемники с гидравлическими приводами стрел, телескопов, мачт и опор. К ним относят автогидроподъемники и телескопические гидроподъемники.

Обслуживание осветительных установок с приставных лестниц и стремянок допускается при высоте подвеса светильников, не превышающей 5м, не менее чем двумя лицами. Длина лестниц и стремянок должна быть такой, чтобы рабочий мог работать стоя на ступеньке, отстоящей на 1 м от верхнего края лестницы, стремянки. Если стремянка имеет площадку - она должна быть ограждена на высоту 1 м.

Телескопические подъемники, смонтированные на автомашинах, широко и успешно применяются для обслуживания светильников наружного освещения, установленных на опорах или кронштейнах на стенах зданий на высоте 6м и более от уровня земли или тротуара.

Гидроподъемник предназначен для обслуживания светильников в бескрановых пролетах цехов промышленных предприятий шириной 18 и 24 м, с шириной проездов 2,5 м и высотой (до затяжки ферм) 7,2 м, а также для протирки остекления световых фонарей, окон и для выполнения разного рода строительных и монтажных работ на высоте до 12 м. Крановое оборудование, предусмотренное на гидроподъемнике, позволяет использование его и для выполнения работ но перемещению грузов до 1 т при максимальной высоте подъема 4 м.

Подвесные и мостовые грузоподъемные краны могут быть использованы для буксировки прицепных мостиков для обслуживания светильников. Особое место в ряду всех известных приспособлений для обслуживания светильников занимают стационарные светотехнические мостики. Они обеспечивают в любое время свободный и удобный доступ к светильникам и электрическим сетям для ухода за ними и служат одновременно опорной поверхностью установки светильников и прокладки электрических сетей и другого осветительного оборудования. Для обслуживания светильников в бескрановых пролетах производственных зданий применяется монорельсовая тележка.

Рассмотренные приспособления представлены в Приложении.

4. Монтаж освещения с лампами накаливания

В зависимости от объема и видов работ, работы по монтажу производится непосредственно на объекте (монтажная зона) и в специализированных мастерских (монтажно-заготовительные участки — МЗУ). Это позволяет начать работы по монтажу до окончания основных строительных работ. В МЗУ производятся следующие основные работы: трубные заготовки, сборка по чертежам электроконструкций, зарядка светильников, сборка секций монтажных коробов с прокладкой проводов и установкой ответвительных зажимов и др. В монтажной зоне производятся разметочные, дыропробивные, крепежные работы, работы по соединению элементов проводок, собранных в мастерских, и др.

В зависимости от конструкции светильника и способа прокладки сети монтаж светильников может быть выполнен разнообразными способами: а) подвеска на крюк или шпильку; б) навинчивание на стальную трубу; в) установка на кронштейне, подвесе или стойке; г) установка на монтажном профиле; д) установка на коробе; е) установка на шинопроводах; ж) подвеска на тросе или тросовом проводе; з) установка в проеме перекрытия; и) закрепление в отверстии подвесного потолка.

При монтаже светильников с лампами накаливания на тросах используются тросовые подвески с обоймами для установки светильников со скобой. Если по тросу прокладываются кабели марок АВВГ, АВРГ и др., то светильник подвешивается на крюке, прикрепленном к металлической пластине, на которой устанавливается ответвительная коробка. Пластина должна иметь загнутые края для крепления к тросу способом обжатия.

При выполнении осветительной сети тросовым проводом подвеска светильника с лампой накаливания осуществляется к скобе в разъемных ответвительных коробках. Ответвление от сети к светильнику осуществляется в коробке с помощью малогабаритных сжимав без разрезания проводов сети.

Тросовая электропроводка выполняются тросовыми проводами с несущим тросом, заключенным в общую оболочку с токопроводящими жилами. Крепление проводов к внешнему несущему тросу (катанке) осуществляется с помощью изоляционных подвесок-клиц У930-У934, а кабелей - подвесок У954-У959. Расстояния между точками крепления проводов к тросу не более 1,5 м., кабелей - не более 0,5 м.

При прокладке проводов и кабелей по внешнему несущему тросу стальной трос должен быть натянут до минимально возможной стрелы провеса, но в пределах, обеспечивающих достаточный запас прочности троса. Этому требованию при расстояниях между вертикальными подвесками троса 6 и 12 м удовлетворяют стрелы провеса соответственно 100-150 и 200-250 мм. В качестве внешнего несущего троса используются канаты диаметром 3-6,5 мм, сплетенные из стальных оцинкованных проволок или стальная оцинкованная или имеющая лакокрасочное покрытие горячекатаная проволока (катанка) диаметром от 5 до 8 мм. Для вертикальной подвески троса применяется стальная проволока диаметром 1,5-2 мм. Кабели крепятся к тросу с помощью подвесок, а при креплении кабеля непосредственно к тросу - бандажами, устанавливаемыми через 0,5 м. Все металлические части и трос должны быть заземлены.

На рис. 7-1 и 7-2 показаны примеры крепления светильников и осветительной сети к железобетонной и металлической фермам. Ответвления к светильникам осуществляются с помощью сжимов без разрезания проводов питающей сети.

Расстояния между точками крепления проводов и их сечения выбираются в зависимости от шага ферм и материала жилы провода.

На рисунках показана: 8.1 - тросовая проводка изолироваными проводами на подвесках, на рис. 8.2 - подвеска кабеля на тросе, а на рис. 8.3 - крепление светильника с помощью коробки У245.

Рисунок 8.3 – Крепление светильника к тросовому проводу с помощью коробки

Тросовые проводки собираются на МЗУ и свернутые в бухты транспортируются на монтажную зону, где производятся крепление и натяжка троса. Такое выполнение монтажа тросовых проводок (проводов) обеспечивает им высокую степень надежности.
