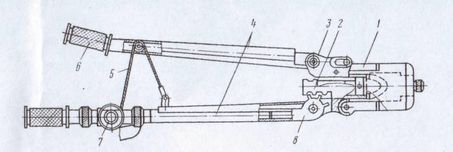

Рис. 3.3. Ручной пресс РМП-7М:
1 - откидная скоба; 2 - рейка;.3 - корпус; 4 -- рычаги; 5 - трос; 6 - ручка; 7 - барабан; 8 - зубчатый сектор
Таблица 3.1

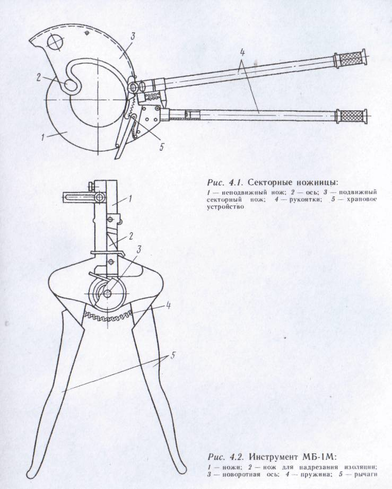

В электромонтажном производстве и при ремонте электрооборудования широко применяют ручные механизмы и инструменты специального назначения, изготовляемые в виде индивидуальных наборов или наборов для бригады. Наборы комплектуются оптимальным подбором инструмента для выполнения определенных видов работ и размещаются в специальных футлярах или сумках, удобных для транспортирования и переноски. Наборы выпускаются для выполнения следующих работ: общего характера (набор инструмента электромонтажника) — НЭ; для кабельных — НКИ-3; на линии — ИН-8МА; для монтажа вторичных цепей коммутации — НК; для паяльных — НСП-1 и др. Разнообразные инструменты выпускаются для работы с проводами и кабелями: секторные ножницы НС (рис. 4.1) для перерезания проводов и кабелей; инструмент МБ-1М (рис. 4. 2) для снятия резиновой, пластмассовой и хлопчатобумажной изоляции и перерезания жил кабелей сечением до 6 мм'2; кабельный нож НКП-2 для продольной и поперечной резки пластмассовых, резиновых и свинцовых оболочек кабелей; прессы гидравлические ПГЭ-20 и ПГР-20М; ручные механические РМП-7М (рис. 4.3) и пресс-клещи ПК1 для соединения и оконцевания жил проводов и кабелей способом прессования; пресс-ножницы ручные для перерезания сталеалюминиевых проводов сечением до 500 мм2; универсальные клещи КУ-1 для перекусывания, вырезания пленки, снятия изоляции, закручивания колец и зачистки жил па проводах любых марок и др.
Выполнение работ на высоте вызывает определенные затруднения в связи с ограниченностью пространственных зон и повышенной опасностью. Для таких работ должны применяться специальные устройства (табл. 4.1).
3.4. Механизмы для подемно-транспортных работ
Для часто выполняемых погрузочно-разгрузочных и такелажных работ целесообразно предусматривать стационарно устанавливаемые подъемные и транспортные средства: монорельсы, электротельферы, козловые краны, подъемники и другие, что во время монтажа и ремонта не всегда осуществимо. В этих случаях для вертикального и горизонтального перемещений грузов применяют лебедки, тали и домкраты.
Лебедки по роду привода подразделяют па ручные, электрические и унифицированные. При выборе лебедок учитывают максимальное тяговое усилие и длину каната, обеспечивающие их перемещение. Во время работы лебедки должны быть надежно закреплены.
Тали отличаются простотой конструкции, надежностью в работе и небольшими габаритами, что позволяет использовать их в самых разнообразных условиях.
Наличие в реечных домкратах нижней лапы позволяет производить подъем грузов с низким расположением опорных поверхностей.
Грузоподъемность винтовых и реечных домкратов, применяемых для монтажа электрооборудования, составляет 2,5—10 т. Грузоподъемность гидравлических домкратов составляет до 200 т, поэтому они применяются для подъема и такелажа тяжеловесного оборудования — силовых трансформаторов, синхронных машин и др.
Для крепления груза, к крюку подъемного механизма применяют стропы. Основные конструкции стропов приведены на рис. 4.4. Диаметр каната строп определяется по условиям обеспечения прочности каната. Разрывное усилие каната Р должно превышать расчетное усилие в нем с учетом коэффициента запаса прочности К, устанавливаемого нормативными документами: P≥SK, где S — усилие (Н), зависящее от
расположения трека и числа ветвей стропа (рис. 4.5),
S= mg/cosаnKн
т — масса поднимаемого груза, кг; g — ускорение свободного падения,
м/с2; а. — угол между вертикально опущенной осью и ветвью стропа (см. рис. 4.5); п — число ветвей стропа; Кн — коэффициент неравномерности нагрузки на ветви стропа. При двух ветвях Кн принимается равным 1, при количестве от четырех до восьми — 0,75. При малых углах наклона усилия в стропе значительно возрастают, поэтому они должны выбираться такой длины, чтобы угол а не превышал 45°.
4. Монтаж комплектных трансформаторных подстанций и распределительных устройств
При сооружении подстанций и распределительных устройств в последнее время широко применяют комплектные распределительные устройства (КРУ) на напряжение 6—35 кВ и комплектные трансформаторные подстанции (КТП) на напряжение 6—110 кВ. КРУ представляет собой отдельный шкаф, укомплектованный аппаратами первичных цепей, приборами и аппаратами защиты и заземления, учета и сигнализации, ошиновками и проводами вторичных цепей. Выключатели с приводами устанавливают стационарно или на выкатных тележках. КТП состоит из трансформатора (рис. 4.11), распределительного или вводного устройства высшего напряжения, комплектного РУ низшего напряжения 2, 3 с токопроводом между ними. КРУ и КТП изготовляют для внутренней или наружной установки. Применение КРУ и КТП позволяет повысить уровень индустриализации монтажных работ; уменьшить объем строительных работ; снизить трудозатраты при монтаже; повысить надежность и безопасность обслуживания; упростить комплектацию РУ.
К монтажу КРУ приступают после окончания всех строительных и отделочных работ, чтобы исключить увлажнение изоляции монтируемых устройств. Закладные части для установки КРУ и обрамления для кабельных проводок должны соответствовать проектам. Неровность несущих поверхностей закладных швелеров не должна превышать 1 мм на 1 м длины швелера и 5 мм на всю длину секции КРУ. Шкафы КРУ устанавливают, начиная с крайнего шкафа, соответственно схеме заполнения. Смежные шкафы соединяют болтами. Зазор между ними не должен превышать 1 мм. После выверки установленных шкафов их прикрепляют к закладным деталям сваркой. Затем устанавливают сборные шины, присоединяют ответвления, монтируют шинки оперативных цепей, устанавливают приборы. Для механизации работ по монтажу КРУ и КТП применяют сборно-разборные порталы, тележки для перевозки шкафов и др. После окончания монтажа выполняют ревизию и регулировку механической части КРУ и КТП.
При монтаже КТП наружной установки силовые трансформаторы и КРУ разгружают на фундамент, выверяют и закрепляют. Затем устанавливают ошиновку и ведут работы по монтажу вторичных цепей, заземлению и освещению. Кабели по территории подстанции укладывают в лотки или короба. В блочных подстанциях токоведущие соединения выполняют жесткой ошиновкой. Вокруг подстанций устанавливают сеточное ограждение.

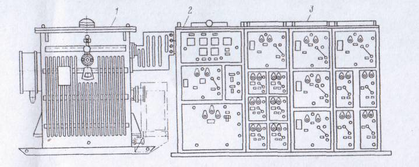

Рис. 4.1. Комплектная трансформаторная подстанция
Фазировка кабелей и трансформаторов. Необходимость в фази-ровке электрических цепей возникает при включении трансформаторов и кабелей на параллельную работу. На стадии монтажа до присоединения кабелей фазировку выполняют прозвонкой электрических цепей. Перед подачей напряжения и после выдачи разрешения на параллельную работу производят окончательную фазировку под напряжением.
При фазировке под напряжением должна быть электрическая связь между фазируемыми цепями. В сетях с заземленной нейтралью такая связь создается через заземление нейтрали, а в сетях с изолированной нейтралью - путем соединения перемычкой любой фазы одного трансформатора с любой фазой другого. После подачи напряжения на подготовленные таким образом цепи измеряют напряжение между каждым выводом одного трансформатора и всеми выводами другого.
Напряжение в сетях до 1000 В измеряют вольтметрами, рассчитанными на двойное линейное напряжение. При подключении к одноименным фазам показание вольтметра будет иметь нулевое значение. Во всех остальных случаях они будут отличаться от нулевого значения. В сетях выше 1000 В применяют специальный указатель напряжения для фазировки, который представляет собой два указателя напряжения, соединенных гибким проводом с усиленной изоляцией. Внутри трубок указателей размещают газоразрядную индикаторную лампу, конденсаторы и резисторы. При прикосновении крюками указателей к фазам свечение неоновой лампы указывает на то, что фазы разноименны, а его отсутствие — что фазы одноименны.
При фазировке жилы кабелей или проводников должны быть разведены на безопасное расстояние и надежно закреплены. Фазировку выполняют с изолированных подставок, в резиновых перчатках и в очках. Лица, выполняющие фазировку, должны занимать устойчивое положение и не прикасаться к стенам и металлическим предметам.
В электроустановках подземных горных выработок фазировку производят аналогичным образом. Однако при этом выполняют следующие дополнительные мероприятия: наряд на работы согласовывают с главным инженером; в удостоверениях производителя работ и членов бригады вводят запись, разрешающую такие работы; обеспечивают непрерывное эффективное проветривание и контроль концентрации метана в месте производства работ.
