Порівнюючи формули (23) і (21), бачимо, що якщо приведена довжина L фізичного маятника дорівнює довжині l математичного маятника, то їх періоди коливань збігаються. Отже, приведена довжина фізичного маятника – це довжина такого математичного маятника, період коливань якого збігається з періодом коливань даного фізичного маятника.

4. Вільні гармонійні коливання у коливальному контурі

Серед різних електричних явищ особливе місце займають електромагнітні коливання, при яких фізичні величини (заряди, струми, електричні і магнітні поля) періодично змінюються. Для виникнення і підтримування електромагнітних коливань необхідні певні системи, найпростішою з який є коливальний контур – ланцюг, який складається з увімкнених послідовно котушки індуктивністю L, конденсатора ємністю С і резистора опором R.

Розглянемо послідовні стадії коливального процесу в ідеалізованому контурі, опір якого безмежно малий Для виникнення в контурі коливань конденсатор попередньо заряджають, надаючи його обкладкам заряди Q. Тоді в початковий момент часу (рис. 5, а) між обкладками конденсатора виникне електричне поле, енергія якого

Замкнувши конденсатор на котушку індуктивності, він почне розряджатися й у контурі потече зростаючий з часом струм I. У результаті енергія електричного поля буде зменшуватися, а енергія магнітного поля котушки – зростати.

Так як , то, відповідно до закону збереження енергії, повна енергія контуру буде дорівнювати

тому що енергія на нагрівання провідників у такому коливальному контурі не витрачається. У момент часу , коли конденсатор повністю розрядиться, енергія електричного поля зменшується до нуля, а енергія магнітного поля, а отже, і струм досягають найбільшого значення (рис. 5,б). Починаючи з цього моменту часу струм у контурі буде зменшуватися; отже, почне слабшати магнітне поле котушки й індукований у ній струм, який тече (відповідно до правила Ленца) у тому ж напрямку, що й струм розрядки конденсатора. Конденсатор почне перезаряджатися, при цьому виникне електричне поле, яке намагатиметься послабити струм, який зрештою зменшується до нуля, а заряд на обкладках конденсатора досягне максимуму (рис. 5, в). Далі ті ж процеси почнуть протікати в зворотному напрямку (рис. 5, г) і система до моменту часу t = Τ прийде в початковий стан (рис. 5, а). Після цього почнеться повторення розглянутого циклу розрядки і зарядки конденсатора.

Якби втрат енергії не було, то в контурі відбувалися б періодичні незатухаючі коливання, тобто періодично змінювалися (коливалися) б заряд Q на обкладках конденсатора, напруга U на конденсаторі і сила струму I, яка тече через котушку індуктивності.

Отже, у контурі виникають електричні коливання з періодом Т, причому протягом першої половини періоду струм тече в одному напрямку, протягом другої половини – у протилежному. Коливання супроводжуються перетвореннями енергій електричних і магнітних полів.

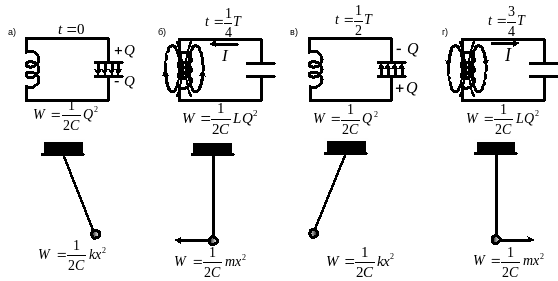

Електричні коливання у коливальному контурі можна зіставити з механічними коливаннями маятника (рис. 7), які супроводжуються взаємними перетвореннями потенціальної і кінетичної енергій маятника.

У даному випадку потенціальна енергія маятника аналогічна енергії електричного поля конденсатора , кінетична енергія маятника – енергії магнітного поля котушки , а швидкість руху маятника – силі струму в контурі.

Рис.7

Роль інерції маятника буде зводитися до самоіндукції котушки, а роль сили тертя, яке діє на маятник – до опору контуру.

Відповідно до другого правила Кірхгофа, для контуру, який містить котушку індуктивністю L, конденсатор ємністю С и резистор опором R маємо

,

де IR – спад напруги на резисторі, - напруга на конден-саторі, - е. р. с. самоіндукції, яка виникає в котушці при проті-канні в ній змінного струму ( - єдина е.р.с. у контурі).

Отже,

. (24)

Розділивши (24) на L і підставивши і , одержимо диференціальне рівняння коливань заряду Q у контурі:

(25)

У даному коливальному контурі зовнішні е. р. с. відсутні, тому розглянуті коливання є вільними коливаннями. Якщо опір R = 0, то вільні електромагнітні коливання у контурі є гармонічними. Тоді з (25) одержимо диференціальне рівняння вільних гармонічних коливань заряду Q в контурі:

(26)

З виразу (26) випливає, що заряд Q в коливальному контурі виконує гармонічні коливання за законом

(27)

де Q_m — амплітуда коливань заряду конденсатора з циклічною частотою ω₀, яка називається власною частотою контуру:

(28)

і періодом

(29)

Формула (29) вперше була отримана Томсоном і називається формулою Томсона.

Сила струму в коливальному контурі буде дорівнювати

(30)

де - амплітуда сили струму.

Напруга на конденсаторі

(31)

де — амплітуда напруги.

З виразів (30) і (31) випливає, що коливання струму I випереджають по фазі коливання заряду Q на π/2, тобто коли струм досягає максимального значення, заряд (а також і напруга звертаються в нуль і навпаки. Цей взаємозв'язок був установлений при розгляді послідовних стадій коливального процесу в контурі і на підставі енергетичних міркувань. Вільні електромагнітні коливання в контурі є незатухаючими.
