Система пылеприготовления

Краткое описание

Система пылеприготовления (СПП) – индивидуальная, одновентиляторная, с промежуточным бункером, работающая по замкнутой схеме. Каждый котёл оборудован двумя системами. Мельницы типа Ш-16 (Ш-287/470), мельничные вентиляторы ВМ-50/1000, сепараторы диаметром – 3240 мм, циклоны на блоках 2–8 типа НИИОГАЗ диаметром – 2350 мм, диаметр циклонов на блоке 1 – 3150 мм.

Топливо из бункера сырого угля (БСУ) ёмкостью 700т подаётся на шнековый питатель сырого угля (ШПСУ), с которого по течке поступает в вертикальную сушильную шахту и далее в переднюю горловины мельницы.

Для подсушки и транспортировки угольной пыли из мельницы, одновременно с подачей угля в сушильную шахту подаётся горячий воздух – сушильный агент. Подсушка угля начинается и заканчивается в мельнице.

Воздух к мельнице подводится после второй ступени воздухоподогревателя по воздуховоду диаметром 1200 мм, на котором установлены отсекающие шиберы №2 с дистанционным управлением и №4 – местным управлением, а также шибер №3 – присадка холодного воздуха тоже с дистанционным управлением. Для регулировки температуры аэросмеси за мельницей выполнен подвод слабоподогретого воздуха Дн – 630 мм, взятого после нижних кубов первой ступени воздухоподогревателя, на нём установлен регулятор температуры за мельницей – шибер №5.

Для работы мельничного вентилятора (МВ) на горячем воздухе, помимо мельницы перед шибером №2 выполнен забор горячего воздуха Дн – 630 мм на всас МВ под углом 45⁰ к горизонту в нижнюю часть всасывающего пылевоздухапровода вентилятора. На подводе горячего воздуха установлены шиберы №№13 и 15 (электрифицирован) и шибер №14 присадок холодного воздуха.

На всасе МВ установлен шибер №7 и шибер №8 – присадок холодного воздуха. Пыль с воздухом выносится из мельницы по пылевоздухопроводу диаметром 1020 мм в сепоратор, где за счет падения скорости аэросмеси и резкого изменения направления потока происходит сепарация пыли. Крупные частицы пыли выпадают и по течке возврата возвращаются в ШПСУ, а пыль мелкой фракции уносится в циклон. Из циклона пыль по течке, через конусные мигалки и решетку, поступает в пылевой бункер. А воздух с остатком 10% пыли – на всас мельничного вентилятора, и под напором последнего попадает в короб первичного воздуха, от которого отходят 4 пылепровода, по которым транспортируется пыль, подаваемая из бункера пыли лопастными питателями пыли к горелкам котла.

На котлах 1,2,7 смонтированы сбросные пылепроводы, позволяющие увеличить вентиляцию мельницы с сохранением скорости первичного воздуха.

Бункер сырого угля

Бункер ёмкостью 700 т выполнен в верхней части бетонным с зажелезнёнными поверхностями, а в нижней части металлический с гладкой внутренней поверхностью. Выходные отверстия бункера от ШПСУ, перекрывается штыревым затвором.

Уголь в БСУ загружается плужковыми сбрасывателями. Нарушение требований эксплуатации БСУ создаётся при зависании топлива и образовании сводов, а также воронкообразовании над выходными отверстиями. Это приводит к значительному недоиспользованию ёмкости бункера, к перерыву подачи топлива и нарушению режима работы мельницы и котла. Отложения в БСУ угля, могут, явится очагом его самовозгорания.

Сепаратор

Служит для выделения из пылевоздушной смеси, выносимой из мельницы, крупных частиц угля, которые по течке возврата возвращаются в мельницу. Диаметр сепаратора 3240 мм. На сепараторе установлено 4 взрывных клапана и 2 ремонтных люка.

Циклон

Служит для отделения пыли от воздуха. Скорость пылевоздушной смеси на входе в циклон – около 19 м/ сек. КПД циклона – 90%. На течке из циклона в пылевой бункер установлены последовательно две мигалки ВТИ и наклонная решетка, для задержания посторонних предметов. На входном и выходном патрубках установлены взрывные клапана из листового железа толщиной 0.5 мм со швом посредине.

Краткое описание ШБМ

Для приготовления пыли из угля в установке применена шаровая барабанная мельница (класс тихоходных мельниц). Тип ШБМ 287/470.

Шаровая барабанная мельница ШБМ показана на рис. 1.

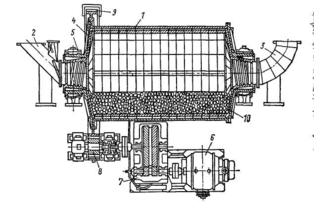

Рис. 1. Шаровая барабанная мельница ШБМ:

1 – стальной барабан; 2 – патрубок для горячего воздуха и топлива; 3 – пылевыдающий патрубок; 4 – торцевая стенка; 5 – подшипник; 6 – электродвигатель; 7 – редуктор; 8 – ведущая шестерня; 9 – ведомая шестерня (зубчатый венец); 10 – стальные шары

Мельница представляет собой цилиндрический барабан диаметром 2–4 м при длине 2,6–10 м, выложенный внутри волнистыми броневыми плитами из марганцовистой стали. До 25–35% объема барабана заполнено стальными шарами диаметром 25–60 мм. Размол топлива в ШБМ осуществляется в основном по принципу удара, а также истирания. Частота вращения барабана 0,267–0,384 с» ¹ (16–23 об/мин). При вращении барабана шары поднимаются на определенную высоту, затем падают и разбивают кусочки угля. Частично пыль в мельнице получается и за счет истирания угля при перекатывании шаров.

Для подсушки или частичной досушки топлива в мельницу подается горячий воздух или газовоздушная смесь с температурой не выше 450 °С. Эти газы служат также для выноса пыли из мельницы. Такая шаровая барабанная мельница называется вентилируемой. Выпускаются также барабанные мельницы с механической выгрузкой мельничного продукта ШБММ.

Положительной особенностью ШБМ является её универсальность. Ц1БМ пригодйы для размола с одновременной сушкой как мягких топлив с повышенной влажностью, так и твердых топлив, например АШ. В ШБМ возможно получать пыль любой тонкости; возможно достижение большой единичной мощности агрегата. В ШБМ отсутствует опасность аварии при попадании в мельницу вместе с углем металлических частей.

К недостаткам ШБМ относятся громоздкость и сложность оборудования; значительный удельный расход энергии на пылеприготовление, доходящий при работе на АШ до 25–35 кВт-ч на 1 т пыли. В связи с высоким коэффициентом холостого хода (характеризующим затраты энергии на вращение барабана без топлива), доходящим для ШБМ до 95%, потребляемая мельницей мощность практически не зависит от нагрузки. Поэтому для снижения удельного расхода электроэнергии 1ИБМ следует использовать на режиме максимально возможной производительности. Недостатком ШБМ является также значительный износ металла (шаров) при ее работе (при приготовлении 1 т пыли АШ истирается около 400 г. металла). Металлический порошок попадает в угольную пыль, что уменьшает температуру плавкости золы.

Размол угля происходит за счет ударного и раздавливающего действия стальных шаров, загруженных в барабан. Мельница состоит из следующих узлов:

а) стального барабана, футерованного внутри броневыми плитами и закрытого по торцам торцевыми крышками, являющимися одновременно опорными цапфами вращающего барабана.

б) двух чугунных коренных подшипников с баббитовой заливкой,

в) приводной зубчатой передачей, состоящей из зубчатого венца, закреплённого на задней торцевой стенке барабана, и приводной шестерни, закрепленной в подшипниках, установленных на фундаментальной раме;

г) одноступенчатого редуктора;

д) соединительных муфт;

е) двух патрубков – углеподающего и пылевыдающего;

ж) защитных кожухов и фундаментальных рам;

з) системы смазки коренных подшипников, приводной зубчатой и редуктора;

и) электрооборудования;

к) шаров загруженных в барабан.

Барабан представляет собой цилиндр Ø 287 см. и толщиной 20 мм. Броневые плиты из высокомарганцевой стали имеют волнообразную форму с глубиной волны 43 мм и уложены на внутренней поверхности цилиндра на листовую асбестовую прокладку толщиной 10 мм. Снаружи барабан покрыт войлоком толщиной 40 мм для звуковой изоляции. Войлочное покрытие обтянуто стальными листами толщиной 2 мм. Крепление брони к барабану осуществляется болтами и клиньями. Клинья подтянуты к барабану болтами высокой прочности. По краям барабан замыкается торцевыми стенками, которые с внутренней стороны защищена гладкой бронёй. Цапфы торцевых стенок полые с воздушным зазором – для уменьшения нагрева подшипников. Во внутренней полости цапф укреплены вставные втулки со спиральными выступами разных направлений на входной и выходной стенках. Спиральные выступы предназначены для ускорения подачи угля и возвращения в барабан мельницы шаров и других предметов, попавших в полость втулки. Торцевые стенки крепятся болтами к фланцам барабана. Выходной фланец является опорой зубчатого венца привода. Опорные (коренные) подшипники, на которых лежит барабан мельницы, выполнены скользящего типа. Они состоят из нижней части (корпуса) и крышки. Корпус выполнен с каналами для циркуляции охлаждающей воды. Внутренняя поверхность чугунного корпуса залита баббитом.

Редуктор состоит из зубчатой пары с косыми зубьями и является первой ступенью передачи. В нижней части картер с отверстием для указателя уровня масла. Редуктор соединён с электроприводом пальцевой втулочной муфтой. Ведомый вал с валом шестерён второй ступени передачи соединён зубчатой муфтой. Муфта с внутренним зубчатым зацеплением со своей смазкой в кожухе.

Очаг горения в бункере сырого угля

Причины:

Уголь в БСУ может загореться или от длительного слёживания в «мёртвых» зонах бункера, особенно в углах примыкания БСУ с пылевым бункером, или в местах соединения вертикальных стенок с наклонными. А также при загрузке БСУ горящим углем со склада или в местах врезки сопел пневмообрушения при пропусках стреляющих клапанов.

Признаки:

а) запах гари на отметке «%, 0 м в районе бункера сырого угля или появления дыма из течек загрузки БСУ;

б) повышения температуры стенок БСУ;

в) визуальное наблюдение открытых очагов горящего угля в БСУ с отметки 25.0 м и 9 м.

Действие персонала:

а) прекратить пользоваться пневмообрушением на данном БСУ;

б) разобрать эл. схемы на клапаны пневмообрушения и вывесить плакаты ТБ на КУ, клапаны застопорить винтам, установленным на верхней крышке корпуса;

в) осмотреть внимательно БСУ. И если очаг горения угля обнаруживается на поверхности, залить очаг тонко распыленной струёй воды из комбинированного пожарного ствола;

г) заполнить бункер углем до максимального уровня;

д) производить непрерывную сработку угля при одновременном поддержании максимального уровня его в бункере;

е) вести режим с максимальной загрузкой мельницы, не допуская выхолащивания;

ж) оградить место могущим оказаться опасным в случае взрыва СПП и прекратить все работы в опасной зоне;

з) останавливать СПП только в случае аварийной необходимости с разрешения начальника смены КТЦ.

Для предупреждения возгорания угля в БСУ – следует чередовать работу мельниц так, чтобы простой мельницы в резерве не превышал 4^х часов, для чего в обязательном порядке в суточной ведомости отмечается время пуска и останова мельниц, в случае, когда равномерное чередование мельниц невозможно, вопрос об изменении чередования мельниц решает начальник смены КТЦ

Конструкция питателя сырого угля запрещает:

а) срабатывать уголь в бункерах сырого угля ниже отметки 12 м во избежание распространения взрыва в пределы помещения бункерной галереи при случайном взрыве в этот момент в системе пылеприготовления;

б) работа пылесистемы при уровне угля выше отметке 12 м, но при образовании воронки до оголения штыревого затвора или питателя.

При достижении уровня угля в бункере отметки 12 м при невозможности заполнения бункера углем, пылесистему остановить немедленно, опасную зону огородить, доложить по инстанции, записать в оперативную документацию.

Горения в бункере пыли

Признаки:

а) Повышение температуры патрубков предохранительных клапанов бункера, появление сигнала «температура в ПБ»;

б) запах гари в районе бункера;

в) появление дыма из не плотностей перекрытия бункера.

Действие персонала:

На работающем котле:

а) уплотнить бункер;

б) закрыть влагоотсосы;

в) открыть углекислоту и подать в бункер, предварительно убедившись в чистоте ввода углекислоты в месте врезки в пылевой бункер. Заполнять углекислотой в течение 10 минут;

г) быстро заполнить бункер пылью с обеих пылесистем;

д) поддерживая максимальный уровень, увеличить нагрузку котла;

е) вывести всех людей из района БП и СПП в целом;

ж) оградить опасную зону с вывешиванием плакатов «Опасная зона»;

з) через НСС оповестить дежурный персонал всех цехов об опасности нахождения в зоне этого бункера пыли и данной СПП

Для предупреждения образования очага в бункере пыли необходимо:

а) не допускать подачи в него излишне переизмельченной, пересушенной и перегретой пыли;

б) согласно графику срабатывать пыль из БП;

в) следить за плотностью бункеров;

Характеристики
