Е_п – дно зони провідності; Е_ф – рівень Ферми; Е_в – потовк валентної зони.

Електрон тунелює із крапки 1 у крапку 2, він проходить під енергетичним бар'єром трикутної форми (заштрихований трикутник з вершинами 1-3), енергія електрона при цьому не змінюється.

Тунельні переходи можливі для електронів, енергія яких відповідає інтервалу тунелювання ΔЕ_тун, у якім по обидві сторони розташовані дозволені рівні енергії. Висота бар'єра рівна ΔЕ_з, вона, як правило, менше висоти p-n переходу, рівної q(φ₀+|U|). Товщина бар'єра з ростом зворотної напруги зменшується, що підвищує ймовірність туннелирования. Тунельний струм різко збільшується, тому що зростає інтервал туннелирования й число електронів у ньому. Тунельний пробій у чистому виді проявляється тільки при високих концентраціях домішок (більш ), а напруга пробою становить 0-5 В. При підвищенні температури ширина забороненої зони незначно зменшується й напруга пробою знижується. Таким чином, температурний коефіцієнт напруги тунельного пробою негативний.

5. ТУНЕЛЬНИЙ ДІОД

Запропонований в 1958 р. японським ученим Л. Йосаки тунельний діод виготовляється з германію або арсеніду галію з високою концентрацією домішок (10¹⁹ — 10²⁰ см^-3 ), тобто з дуже малим питомим опором, у сотні або тисячі раз меншим, чим у звичайних діодах. Такі напівпровідники з малим опором називають виродженними. Електронно-дірочний перехід у виродженому напівпровіднику виходить у десятки раз тонше (10^-6 см), чому у звичайних діодах, а потенційний бар'єр приблизно у два рази вище. У звичайних напівпровідникових діодах висота потенційного бар'єра рівна приблизно половині ширини забороненої зони, а в тунельних діодах вона трохи більше цієї ширини. Внаслідок малої товщини переходу напруженість поля в ньому навіть при відсутності зовнішньої напруги досягає 10⁶ В/см.

Процеси в тунельному діоді зручно розглядати на енергетичних діаграмах, рівні, що показують, енергії валентної зони й зони- провідності в n- і р- областях. Внаслідок виникнення контактної різниці потенціалів в n-р переході границі всіх зон в одній з областей зрушені щодо відповідних зон іншої області на висоту потенційного бар'єра, виражену в електрон-вольтах.

На мал.3.1-3.4 за допомогою енергетичних діаграм зображене виникнення тунельних струмів в електронно-дірочному переході тунельного діода. Для того щоб не ускладнювати розгляд тунельного ефекту, дифузійний струм і струм провідності на цьому малюнку не показані. Діаграма мал. 3.1 відповідає відсутності зовнішньої напруги. Висота потенційного бар'єра взято для прикладу 0,8 еВ, а ширина забороненої зони становить 0,6 еВ.

Мал. 3.1 Діаграма тунельного діода при відсутності зовнішньої напруги.

Горизонтальними лініями в зоні провідності й у валентній зоні показані енергетичні рівні, повністю або частково зайняті електронами. У валентній зоні й зоні провідності зображені також не заштриховані горизонтальними лініями ділянки, які відповідають рівням енергії, не зайнятим електронами. Як видне, у зоні провідності напівпровідника n- типу й у валентній зоні напівпровідника р-типу є зайняті електронами рівні, відповідні до однакових енергій. Тому може відбуватися тунельний перехід електронів з області n в область р (прямій тунельний струм i_пр) і з області р в область n (зворотний тунельний струм i_обр). Ці два токи однакові за значенням струм, що й результуючий, дорівнює нулю.

На мал. 3.2 показана діаграма при прямій напрузі 0,1 В, за рахунок якого висота потенційного бар'єра понизилася на 0,1 еВ і становить 0,7 еВ. У цьому випадку тунельний перехід електронів з області n в область р підсилюється, тому що в області р є у валентній зоні вільні рівні, що відповідають таким же енергіям, як енергії рівнів, зайнятих електронами в зоні провідності області n. А перехід електронів з валентної зони області р в область n неможливий, тому що рівні, зайняті електронами у валентній зоні області р, відповідають в області n енергетичним рівням забороненої - зони. Зворотний тунельний струм відсутній, що й результуючий тунельний струм досягає максимуму. У проміжних випадках, наприклад коли U_пр=0,05 В, існують і прямій і зворотний тунельний струми, але зворотний струм менше прямого. Результуючим буде прямий струм, але він менше максимального, що виходить при U_пр= 0,1 В.

Мал. 3.2 Енергетична діаграма тунельного діода при U_пр=0,1 В

Випадок, показаний на мал. 3.3 відповідає U_пр= 0,2 В, коли висота потенційного бар'єра стала 0,6 еВ. При цьому напрузі тунельний перехід неможливий, тому що рівням, зайнятим електронами в даній області, відповідають в іншій області енергетичні рівні, що перебувають у забороненій зоні. Тунельний струм дорівнює нулю. Він отсутствует також і при більшій прямій напрузі. Слід пам'ятати, що при зростанні прямої напруги збільшується прямий дифузійний струм діода. При розглянутих значеннях U_пр=0,2 В дифузійний струм набагато менше тунельного струму, а при U_пр>0,2 В дифузійний струм зростає й досягає значень, характерних для прямого струму звичайного діода.

Мал. 3.3 Енергетична діаграма тунельного діода при U_пр=0,2 В

На мал. 3.4 розглянутий випадок, коли зворотна напруга U_обр=0,2 В. Висота потенційного бар'єра стала 1 еВ, і значно збільшилося число рівнів,зайнятих електронами у валентній зоні р- області й відповідають їхнім вільним рівням у зоні провідності n-області. Тому різко зростає зворотний тунельний струм, який виходить такого ж порядку, як і струм при прямій напрузі.

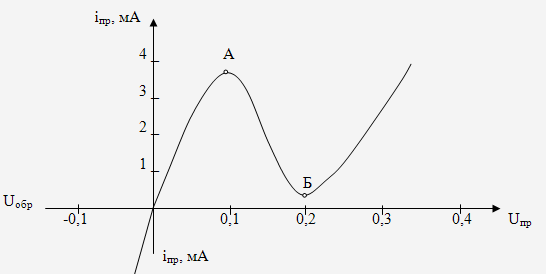

Вольт-амперна характеристика тунельного діода (мал. 3.5) пояснює розглянуті діаграми. Як видне, при U=0 струм дорівнює нулю. Збільшення прямої напруги до 0,1 В дає зростання прямого тунельного струму до максимуму (крапка А). Подальше збільшення прямої напруги до 0,2 В супроводжується зменшенням тунельного струму. Тому в крапці Б виходить мінімум струму й характеристика має падаючу ділянку АБ, для якого характерно негативний опір змінному струму:

(3.1)

Мал. 3.4 Енергетична діаграма тунельного діода при U_обр=0,2 В.

Мал. 3.5 Вольт-амперна характеристика тунельного діода.

Після цієї ділянки струм знову зростає за рахунок прямого дифузійного струму. Зворотний струм виходить такий же, як прямий, тобто в багато раз більше, ніж у звичайних діодів.

Туннельны діоди можуть використовувати в техніці СВЧ, а також у багатьох імпульсних радіоелектронних обладнаннях, розрахованих на високу швидкодію. Крім досить малої інерційності гідністю тунельних діодів є їхня стійкість до іонізуючого випромінювання. Мале споживання энерги від джерела харчування також у багатьох випадках слід уважати гідністю тунельних діодів. До сожелению, эксплутация цих діодів виявила істотний їхній недолік. Він полягає в тому, що ці иоды піддані значному старінню, тобто із часом їх характеристики й параметри помітно змінюються, що може привести до порушення нормальної роботи того або іншого обладнання.

Усі тунельні діоди мають досить малі розміри. Наприклад, вони можуть бути оформлені в циліндричних герметичних корпусах діаметром 3 – 4 мм і висотою близько 2 мм. Відводи в них гнучкі стрічкові. Маса не перевищує 0,15 г.

Література

1. И.В. Боднарь, Л.Г. Березуцкий «Методическое пособие к лабораторным работам по курсу ФХОМКиТ РЭС и ЭВС». Мн.; БГУИР, 1997 г.

2. И.В. Боднарь, Л.Г. Березуцкий «Методическое пособие для самостоятельной работы студентов по курсу ФХОМКиТ РЭС и ЭВС. Раздел «Контактные явления»». Мн.; БГУИР, 1998 г.

3. Г.И. Епифанов, Ю.А. Мома «Физические основы конструирования и технологии РЭА и ЭВА». М.; «Советское радио», 1979 г.

4. И.П. Жеребцов «Основы электроники». Ленинград, «Энергоатомиздат», 1985 г.

5. В.В. Новиков «Теоретические основы микроэлектроники». М.; «Высшая школа», 1972 г.

6. К.В. Шалимова «Физика полупроводников». М.; «Энергия», 1976 г.

7. Под редакцией Г.Г. Шишкина «Электронные приборы». М.; «Энергоатомиздат», 1989 г.

8. А.А. Штернов «Физические основы конструирования, технологии РЭА и микроэлектроники». М.; «Радио и связь», 1981 г.
