Наиболее часто на АЭС применяют 4 типа реакторов на тепловых нейтронах:

1) водо-водяные с обычной водой в качестве замедлителя и теплоносителя;

2) графитоводные с водяным теплоносителем и графитовым замедлителем;

3) тяжеловодные с водяным теплоносителем и тяжёлой водой в качестве замедлителя;

4) граффито - газовые с газовым теплоноси­телем и графитовым замедлителем.

Выбор преимущественно применяемого типа реактора определяется главным образом на­копленным опытом в реактороносителе, а также наличием необходимого промышленного оборудования, сырьевых запасов и т. д.

К реактору и обслуживающим его си­стемам относятся: собственно реактор с биологической защитой, теплообменни­ки, насосы или газодувные установки, осуществляющие циркуляцию теплоноси­теля, трубопроводы и арматура циркуляции контура, устройства для перезагруз­ки ядерного горючего, системы специальной вентиляции, аварийного расхолаживания и др.

Для предохранения персонала АЭС от радиационного облучения реактор окружают биологической защитой, основным материалом для которой служат бетон, вода, серпантиновый песок. Оборудование реакторного контура должно быть полностью герме­тичным. Предусматривается система конт­роля мест возможной утечки теплоноси­теля, принимают меры, чтобы появление не плотностей и разрывов контура не приводило к радиоактивным выбросам и загрязнению помещений АЭС и окружаю­щей местности. Радиоактивный воздух и не­большое количество паров теплоносителя, обусловленное наличием протечек из контура, удаляют из необслуживаемых помещений АЭС специальной системой вентиляции, в которой для исключения возможно­сти загрязнения атмосферы предусмот­рены очистные фильтры и газгольдеры выдержки. За выполнением правил ра­диационной безопасности персоналом АЭС сле­дит служба дозиметрического контроля.

Наличие биологической защиты, систем специальной вентиляции и аварийного расхо­лаживания и службы дозиметрического контро­ля позволяет полностью обезопасить обслуживающий персонал АЭС от вред­ных воздействий радиоактивного облу­чения.

АЭС, являющиеся наиболее современным видом электростанций, имеют ряд существенных преимуществ перед другими видами электростанций: при нормальных условиях функционирования они абсолютно не загрязняют окружающую среду, не требуют привязки к источнику сырья и соответственно могут быть размещены практически везде. Новые энергоблоки имеют мощность практически равную мощности средней ГЭС, однако коэффициент использования установленной мощности на АЭС (80%) значительно превышает этот показатель у ГЭС или ТЭС.

Значительных недостатков АЭС при нормальных условиях функционирования практически не имеют. Однако нельзя не заметить опасность АЭС при возможных форс-мажорных обстоятельствах: землетрясениях, ураганах, и т. п. - здесь старые модели энергоблоков представляют потенциальную опасность радиационного заражения территорий из-за неконтролируемого перегрева реактора.

Альтернативные источники энергии.

Энергия солнца.

В последнее время интерес к проблеме использования солнечной энергии резко возрос, ведь потенциальные возможности энергетики, основанной на использование непосредственного солнечного излучения, чрезвычайно велики.

Простейший коллектор солнечного излучения представляет собой зачерненный металлический (как правило, алюминиевый) лист, внутри которого располагаются трубы с циркулирующей в ней жид­костью. Нагретая за счет солнечной энергии, поглощенной кол­лектором, жидкость поступает для непосредственного использова­ния.

Солнечная энергетика относится к наиболее материалоемким видам производства энергии. Крупномасштабное использование солнечной энергии влечет за собой гигантское увеличение пот­ребности в материалах, а, следовательно, и в трудовых ресурсах для добычи сырья, его обогащения, получения материалов, изготовления гелиостатов, коллекторов, другой аппаратуры, их перевозки.

Пока еще электрическая энергия, рожденная солнечными луча­ми, обходится намного дороже, чем получаемая традиционными способами. Ученые надеются, что эксперименты, которые они прове­дут на опытных установках и станциях, помогут решить не только технические, но и экономические проблемы.

Ветровая энергия.

Огромна энергия движущихся воздушных масс. Запасы энергии ветра более чем в сто раз превышают запасы гидроэнергии всех рек планеты. Постоянно и повсюду на земле дуют ветры. Климатические условия позволяют развивать ветроэнергетику на огромной территории.

Но в наши дни двигатели, использующие ветер, покрыва­ют всего одну тысячную мировых потребностей в энергии. Потому к созданию конструкций ветроколеса-сердца любой ветроэнергетической установки привлекаются специалисты-са­молетостроители, умеющие выбрать наиболее целесообразный про­филь лопасти, исследовать его в аэродинамической трубе. Усили­ями ученых и инженеров созданы самые разнообразные конструкции современных ветровых установок.

Энергия Земли.

Издавна люди знают о стихийных проявлениях гигантской энергии, таящейся в недрах земного шара. Память человечества хранит предания о катастрофических извержениях вулканов, унес­ших миллионы человеческих жизней, неузнаваемо изменивших облик многих мест на Земле. Мощность извержения даже сравнительно небольшого вулкана колоссальна, она многократно превышает мощ­ность самых крупных энергетических установок, созданных руками человека. Правда, о непосредственном использовании энергии вулканических извержений говорить не приходится, нет пока у лю­дей возможностей обуздать эту непокорную стихию.

Энергия Земли пригодна не только для отопления помещений, как это происходит в Исландии, но и для получения электроэнергии. Уже давно работают электростанции, использующие горячие подземные источники. Первая такая электростанция, совсем еще маломощная, была построена в 1904 году в небольшом итальянском городке Лардерелло. Пос­тепенно мощность электростанции росла, в строй вступали все новые агрегаты, использовались новые источники горячей воды, и в наши дни мощность станции достигла уже внушительной величи­ны-360 тысяч киловатт.

Передача электроэнергии.

Трансформаторы.

Вы приобрели холодильник ЗИЛ. Продавец вас предупредил, что холодильник рассчитан на напряжение в сети 220 В. А у вас в доме сетевое напряжение 127 В. Безвыходное положение? Ничуть. Просто придется сделать дополнительную затрату и приобрести трансформатор.

Трансформатор — очень простое устройство, которое позволяет, как повышать, так и понижать напряжение. Преобразование переменного тока осуществляется с помощью трансформаторов. Впервые трансформаторы были использованы в 1878 г. русским ученым П. Н. Яблочковым для питания изобре­тенных им «электрических свечей» — нового в то время источника света. Идея П. Н. Яблочкова была развита сотрудником Москов­ского университета И. Ф. Усагиным, сконструировавшим усовершенствованные трансформаторы.

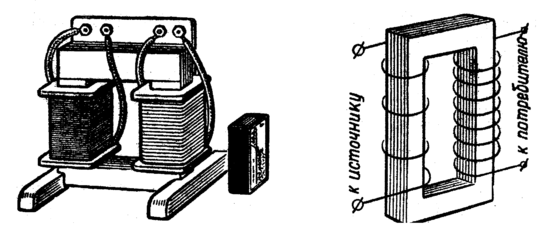

Трансформатор состоит из замкнутого железного сердечника, на который надеты две (иногда и более) катушки с проволочны­ми обмотками (рис. 1). Одна из обмоток, называемая первич­ной, подключается к источнику переменного напряжения. Вторая обмотка, к которой присоединяют «нагрузку», т. е. приборы и устройства, потребляющие электроэнергию, называется вторич­ной.

Рис.1 Рис.2

Схема устройства трансформатора с двумя обмотками при­ведена на рисунке 2, а принятое для него условное обозначе­ние — на рис. 3.

Рис. 3.

Действие трансформатора основано на явлении электромаг­нитной индукции. При прохождении переменного тока по первич­ной обмотке в железном сердечнике появляется переменный маг­нитный поток, который возбуждает ЭДС индукции в каждой обмотке. Причем мгновенное значение ЭДС индукции е в любом витке первичной или вторичной обмотки согласно закону Фарадея определяется формулой:

е = - Δ Ф/ Δ t

Если Ф = Ф₀ соsωt, то

е = ω Ф₀ sinωt, или

е = E₀ sinωt ,

где E₀= ω Ф₀ - амплитуда ЭДС в одном витке.

В первичной обмотке, имеющей п₁ витков, полная ЭДС индук­ции e₁ равна п₁е.

Во вторичной обмотке полная ЭДС. е₂ равна п₂е, где п₂ - чис­ло витков этой обмотки.

Отсюда следует, что

e₁ е_{2 =} п₁ п₂. (1)

Сумма напряжения u₁, приложенного к первичной обмотке, и ЭДС e₁ должна равняться падению напряжения в первичной обмотке:

u₁ + e₁ = i₁ R₁, где R₁ - активное сопротивление обмотки, а i₁ - сила тока в ней. Данное уравнение непосредственно вытекает из общего урав­нения. Обычно активное сопротивле­ние обмотки мало и членом i₁ R₁ можно пре­небречь. Поэтому

u₁ ≈ - e₁. (2)

При разомкнутой вторичной обмотке трансформатора ток в ней не течет, и имеет место соотношение:

u₂ ≈ - e₂. (3)

Так как мгновенные значения ЭДС e₁ и e₂ изменяются синфазно, то их отношение в формуле (1) можно заменить отношением дей­ствующих значений E₁ и E₂ этих ЭДС или, учитывая равенства (2) и (3), отношением действующих значений напряжений U₁ и U₂.

U₁/U₂ = E₁/E₂ = n₁/ n₂= k. (4)

Величина k называется коэффициентом трансформации. Ес­ли k>1, то трансформатор является понижающим, при k<1 - повышающим.

При замыкании цепи вторичной обмотки в ней течет ток. Тогда соотношение u₂ ≈ - e₂ уже не выполняется точно, и соответ­ственно связь между U₁ и U₂ становится более сложной, чем в уравнении (4).

Согласно закону сохранения энергии, мощность в первичной цепи должна равняться мощности во вторичной цепи:

U₁I₁ = U₂I_2, (5)

где I₁ и I₂ — действующие значения силы в первичной и вто­ричной обмотках.

Отсюда следует, что

U₁/U₂ = I₁/I₂ . (6)

Это означает, что, повышая с помощью трансформатора на­пряжение в несколько раз, мы во столько же раз уменьшаем си­лу тока (и наоборот).

Вследствие неизбежных потерь энергии на выделение тепла в обмотках и железном сердечнике уравнения (5) и (6) вы­полняются приближенно. Однако в современных мощных транс­форматорах суммарные потери не превышают 2—3%.

В житейской практике часто приходится иметь дело с трансформаторами. Кроме тех трансформаторов, которыми мы пользуемся волей-неволей из-за того, что промышленные приборы рассчитаны на одно напряжение, а в городской сети используется другое, — кроме них приходится иметь дело с бобинами автомобиля. Бобина — это повышающий трансформатор. Для создания искры, поджигающей рабочую смесь, требуется высокое напряжение, которое мы и получаем от аккумулятора автомобиля, предварительно превратив постоянный ток аккумулятора в переменный с помощью прерывателя. Нетрудно сообразить, что с точностью до потерь энергии, идущей на нагревание трансформатора, при повышении напряжения уменьшается сила тока, и наоборот.

Для сварочных аппаратов требуются понижающие трансформаторы. Для сварки нужны очень сильные токи, и трансформатор сварочного аппарата имеет всего лишь один выходной виток.

Вы, наверное, обращали внимание, что сердечник трансформатора изготовляют из тонких листиков стали. Это сделано для того, чтобы не терять энергии при преобразовании напряжения. В листовом материале вихревые токи будут играть меньшую роль, чем в сплошном.
