Рис. 5 Влияние диафрагмы на глубину резкого изображения.

Чем уже пучки тем, тем отчетливее изображение пространства предмета на плоскости. Точнее, на плоскости изображается не сам пространственный предмет, а та плоская картина, которая является проекцией предмета на некоторую плоскость ЕЕ (плоскость установки), сопряженную относительно системы с плоскостью изображения ММ. Центром проекции служит одна из точек системы (центр входного зрачка оптического инструмента ).

Размеры и положение диафрагмы определяют освещенность и качество изображения, глубину резкости и разрешающую способность оптической системы, поле зрения.

Д иафрагма наиболее сильно ограничивающая световой пучок , называется апертурной или действующей. Её роль может выполнять оправа какой-либо линзы или специальная диафрагма ВВ, если эта диафрагма сильнее ограничивает пучки света, чем оправы линз.

P Q₁ P₂

Q Q₂

L₁

L₂

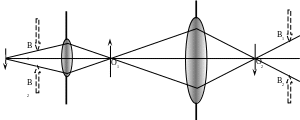

Рис. 6. ВВ – апертурная диафрагма; В₁В₁ – входной зрачок; В₂В₂ – выходной зрачок.

Апертурная диафрагма ВВ нередко располагается между отдельными компонентами (линзами) сложной оптической системы (рис.6), но её можно поместить и перед системой или после её.

Если ВВ - действительная апертурная диафрагма (рис. 6) ,а В₁В₁ и В₂В₂ - её изображения в передней и задней частях системы , то все лучи , прошедшие через ВВ, пройдут через В₁В₁ и В₂В₂ и на оборот , т.е. любая из диафрагм ВВ, В₁В₁ , В₂В₂ ограничивает активные пучки. [3 ]

3.2 Входной и выходной зрачки.

Входным зрачком называется то из действительных отверстий или их изображений, которое сильнее всего ограничивает входящий пучок, т.е. видно под наименьшим углом из точки пересечения оптической оси с плоскостью предмета.

Выходным зрачком называется отверстие или его изображение, ограничивающее выходящий из системы пучок. Входной и выходной зрачки являются сопряженными по отношению ко всей системе.

Роль входного зрачка может играть то или иное отверстие или его изображение (действительное или мнимое). В некоторых важных случаях изображаемый предмет есть освещенное отверстие (например, щель спектрографа), причем освещение обеспечивается непосредственно источником света, расположенным недалеко от отверстия, или при помощи вспомогательного конденсора. В таком случае в зависимости от расположения роль входного зрачка может играть граница источника или его изображения, или граница конденсора и т.д.

Если апертурная диафрагма лежит перед системой , то она совпадает с входным зрачком, а выходным зрачком явится её изображение в этой системе . Если она лежит сзади системы, то она совпадает с выходными зрачком, а входным зрачком явится её изображение в системе. Если апертурная диафрагма ВВ лежит внутри системы (рис. 6) , то её изображение В₁В₁ в передней части системы служит входным зрачком , а изображение В₂В₂ в задней части системы – выходным. Угол, под которым виден радиус входного зрачка из точки пересечения оси с плоскостью предмета, называется «апертурным углом», а угол , под которым виден радиус выходного зрачка из точки пересечения оси с плоскостью изображения, есть угол проекции или выходной апертурный угол. [ 3 ]

Глава 4. Современные оптические системы.

4.1 Оптическая система.

Тонкая линза представляет простейшую оптическую систему. Простые тонкие линзы применяются главным образом в виде стекол для очков. Кроме того, общеизвестно применение линзы в качестве увеличительного стекла.

Действие многих оптических приборов – проекционного фонаря, фотоаппарата и других приборов - может быть схематически уподоблено действию тонких линз. Однако тонкая линза дает хорошее изображение только в том сравнительно редком случае , когда можно ограничиться узким одноцветным пучком, идущим от источника вдоль главной оптической оси или под большим углом к ней. В большинстве же практических задач, где эти условия не выполняются, изображение , даваемое тонкой линзой , довольно не совершенно. Поэтому в большинстве случаев прибегают к построению более сложных оптических систем , имеющих большое число преломляющих поверхностей и не ограниченных требованием близости этих поверхностей (требование , которому удовлетворяет тонкая линза ). [ 4 ]

ГлОО

ГлОО

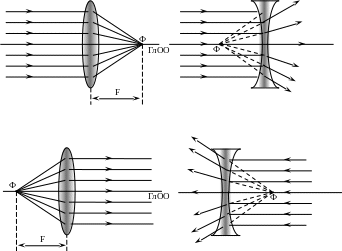

Рис. 7. Классификация линз и особенности преломления лучей : а - собирающая линза ;

б - рассеивающая линза.

4.2 Фотографический аппарат.

О птический прибор , предназначенный для получения фотографических снимков находящихся перед ним предметов, называют фотографическим аппаратом. Он состоит из светопроницаемой камеры К (рис. 8 ) с подвижной передней стенкой, в которой находится объектив О.

При фотографировании предмета АВ сначала с по­мощью перемещения объ­ектива на задней стенке аппарата получают резкое изображение предмета A₁B₁. Затем объектив закрывается и на зад­ней стенке фотоаппарата помещается пластинка или пленка П, покрытая светочувствительным слоем. Затем объектив открывается на определенное время, называемое выдержкой. При этом на светочувствительном слое под действием света происходит химиче­ская реакция и возникает скрытое изображение предмета.

После проявления и закрепления с помощью специальных со­ставов изображение на пластинке или пленке становится видимым. На полученном изображении светлые места предметов оказываются темными, а темные — светлыми и прозрачными, поэтому такое изоб­ражение называют негативом. Для получения обыкновенно­го фотоснимка, который называют позитивом, на негатив накладывают светочувствительную бумагу и освещают его так, чтобы лучи попадали на бумагу сквозь негатив. Через некоторое время на бумаге возникают скрытое изображение предмета. После проявления и закрепления на ней получается уже обычная фотогра­фия предмета. С одного негатива можно получить много позитивов, т. е. фотоснимков.

Для « засвечивания » фотобумаги обычно используют фотоувеличитель (рис. 9). [ 2 ]

4.3 Глаз как оптическая система.

Органом зрения человека являются глаза, которые во многих отношениях представляют со­бой весьма совершенную оптическую систему.

В целом глаз человека — это шарообразное тело диаметром око­ло 2,5 см, которое называют глазным яблоком (рис.10). Непрозрачную и прочную внешнюю оболочку глаза называют склерой, а ее прозрачную и более выпуклую переднюю часть — роговицей. С внутренней стороны склера покрыта сосудистой оболочкой, состоящей из кровеносных сосудов, питающих глаз. Против ро­говицы сосудистая оболоч­ка переходит в радуж­ную оболочку, неодинаково окрашенную у различных людей, которая отделена от роговицы каме­рой с прозрачной водяни­стой массой.

В радужной оболочке имеется круглое отверстие,

называемое зрачком, диаметр которого может из­меняться. Таким образом, радужная оболочка играет роль диафрагмы, регулирующей доступ света в глаз. При ярком освещении зрачок уменьшается, а при сла­бом освещении — увеличивается. Внутри глазного яблока за ра­дужной оболочкой расположен хрусталик, который представ­ляет собой двояковыпуклую линзу из прозрачного вещества с показателем преломления около 1,4. Хрусталик окаймляет кольце­вая мышца, которая может изменять кривизну его поверхностей, а значит, и его оптическую силу.

Сосудистая оболочка с внутренней стороны глаза покрыта разветвлениями светочувствительного нерва , особенно густыми напротив зрачка. Эти разветвления образуют сетчатую оболочку , на которой получается действительное изображение предметов, создаваемое оптической системой глаза. Пространство между сетчаткой и хрусталиком заполнено прозрачным стекловидным телом, имеющим студенистое строение. Изображение предметов на сетчатке глаза получается перевернутое. Однако деятельность мозга, получающего сигналы от светочувствительного нерва, позволяет нам видеть все предметы в натуральных положениях.

Когда кольцевая мышца глаза расслаблена, то изображение далеких предметов получается на сетчатке . вообще устройство глаза таково, что человек может видеть без напряжения предметы, расположенные не ближе 6 м от глаза. Изображение более близких предметов в этом случае получается за сетчаткой глаза. Для получения отчетливого изображения такого предмета кольцевая мышца сжимает хрусталик всё сильнее до тех пор, пока изображение предмета не окажется на сетчатке, а затем удерживает хрусталик в сжатом состоянии.

Таким образом, «наводка на фокус» глаза человека осуществляется изменением оптической силы хрусталика с помощью кольцевой мышцы. Способность оптической системы глаза создавать отчетливые изображения предметов, находящих на различных расстояниях от него , называют аккомодацией ( от латинского «аккомодацио» – приспособление). При рассматривании очень далёких предметов в глаз попадают параллельные лучи. В этом случае говорят , что глаз аккомодирован на бесконечность.

Аккомодация глаза не бесконечна. С помощью кольцевой мышцы оптическая сила глаза может увеличиваться не больше чем на 12 диоптрий. При долгом рассматривании близких предметов глаз устает , а кольцевая мышца начинает расслабляться и изображение предмета расплывается.

Глаза человека позволяют хорошо видеть предметы не только при дневном освещении. Способность глаза приспосабливаться к различной степени раздражения окончаний светочувствительного нерва на сетчатке глаза, т.е. к различной степени яркости наблюдаемых объектов называют адаптацией.

Сведение зрительных осей глаз на определенной точке называется конвергенцией. Когда предметы расположены на значительном расстоянии от человека, то при пере воде глаз с одного предмета на другой между осями глаз практически не изменяется, и человек теряет способность правильно определять положение предмета. Когда предметы находятся очень далеко , то оси глаз располагаются параллельно , и человек не может даже определить , движется предмет или нет, на который он смотрит. Некоторую роль в определении положения тел играет и усилие кольцевой мышцы, которая сжимает хрусталик при рассматривании предметов , расположенных недалеко от человека. [ 2 ]

Глава 5. Оптические системы, вооружающие глаз.

Хотя глаз и не представляет собой тонкую линзу , в нем можно все же найти точку, через которую лучи проходят практически без преломления , т.е. точку, играющую роль оптического центра. Оптический центр глаза находится внутри хрусталика вблизи задней поверхности его. Расстояние h от оптического центра до сетчатой оболочки, называемое глубиной глаза, составляет для нормального глаза 15 мм.

Зная положение оптического центра, можно легко построить изображение какого-либо предмета на сетчатой оболочке глаза. Изображение всегда действительное, уменьшенное и обратное (рис.11,а). Угол φ , под которым виден предмет S₁S₂ из оптического центра О , называется углом зрения.

Сетчатая оболочка имеет сложное строение и состоит из отдельных светочувствительных элементов. Поэтому две точки объекта, расположенные настолько близко друг к другу, что их изображение на сетчатке попадают в один и тот же элемент, воспринимаются глазом, как одна точка . Минимальный угол зрения, под которым две светящихся точки или две черные точки на белом фоне воспринимаются глазом ещё раздельно , составляет приблизительно одну минуту. Глаз плохо распознает детали предмета, которые он видит под углом менее 1". Это угол , под которым виден отрезок, длина которого 1 см на расстоянии 34 см от глаза. При плохом освещении ( в сумерках ) минимальный угол разрешения повышается и может дойти до 1º.
