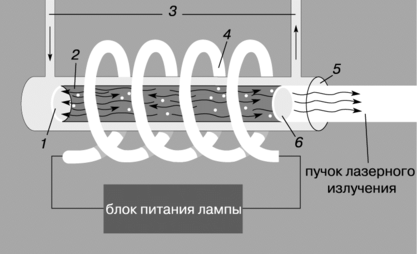

Р ис. 3.6. РУБИНОВЫЙ ЛАЗЕР – усовершенствованная схема конструкции Т.Меймана (1960). Основные его элементы – цилиндрический рубиновый стержень с плоскими посеребренными торцами, кожух охлаждения (его не было в устройстве Меймана) и газоразрядная лампа накачки. 1 – посеребренный торец стержня (глухое зеркало); 2 – рубиновый стержень; 3 – охлаждающая жидкость; 4 – газоразрядная лампа накачки; 5 – кожух (трубка) охлаждения; 6 – слабо посеребренный торец стержня (полупрозрачное зеркало).

Одно из них покрыто менее плотным слоем серебра, поэтому оно полупрозрачно и через него излучается лазерный свет. Рубин – кристалл, состоящий из окиси алюминия с примесями окиси хрома. Атомы алюминия и кислорода не играют определяющей роли в лазерной генерации; главные энергетические переходы реализуются в хроме. При возбуждении атомы хрома переходят из основного состояния на один из двух уровней возбуждения, обозначенных F₁ и F₂ (рис. 3.7).

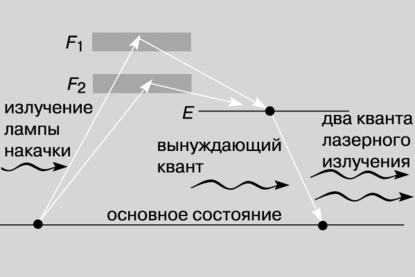

Рис. 3.7. ДЕЙСТВИЕ ЛАЗЕРА начинается с возбуждения атомов хрома и их переходов на энергетические уровни F1 и F2. Затем каждый возбужденный атом спонтанно (самопроизвольно, т.е. невынужденно) излучает квант (нелазерного излучения) и, потеряв часть своей энергии, переходит на метастабильный уровень E. Далее, под воздействием вынуждающего кванта с лазерной длиной волны (такие кванты есть в излучении лампы накачки) атом излучает еще один такой же квант, согласованный по фазе с вынуждающим, и переходит на свой основной энергетический уровень.

Они довольно широки, и атомы хрома возбуждаются многими длинами волн света накачки. Однако вследствие нестабильности они мгновенно покидают уровни F и переходят на более низкий уровень E; при этих переходах излучения не происходит, а высвобождаемая энергия передается кристаллической решетке окиси алюминия, где и рассеивается в форме тепловых потерь. Однако с уровня E атом хрома излучает вынужденно и переходит вследствие этого на основной уровень. Кванты, эмиттированные атомами хрома, многократно отражаются между посеребренными зеркалами рубинового стержня и по пути вынуждают многие возбужденные атомы испускать такие же кванты; процесс нарастает лавинообразно и заканчивается импульсом лазерного света. Полупрозрачное зеркало должно хорошо отражать лазерное излучение, чтобы обеспечить необходимую интенсивность его вынуждающей доли, но одновременно и побольше пропускать его на выход; обычно его коэффициент отражения – ок. 80%. При самопроизвольном излучении атом хрома пребывает на возбужденном уровне E не более 10-7 с, а при вынужденном – в 10 тысяч раз дольше (10-3 с). Поэтому у лазерного света достаточно времени, чтобы вызвать вынужденное излучение огромного числа возбужденных атомов активной среды.

Лазерное излучение реализовано во многих активных средах – твердых телах, жидкостях и газах

Типы лазеров:

• твердотельные лазеры с оптической накачкой;

• газовые лазеры;

• химические лазеры;

• полупроводниковые лазеры;

• лазеры на красителях.

В лазерном принтере используется полупроводниковый лазер.

Полупроводниковые лазеры. Если через полупроводниковую структуру типа транзисторной пропускать электрический ток, то можно добиться лазерного эффекта. Габариты и выходная мощность полупроводниковых лазеров малы, но их КПД высок. Такие лазеры делают в основном на арсениде или алюмоарсениде галлия; применяют их главным образом в системах связи.

Под воздействием света (в лазерных принтерах источником высокочастотного когерентного излучения является лазер) освещенные участки слоя полупроводника на фотобарабане уменьшают электропроводность и разность потенциалов между внешней и внутренней поверхностями слоя также уменьшается. На неосвещенных участках слоя уменьшение зарядов не происходит. Известно, что количество стекающего заряда пропорционально падающему свету. Таким образом, при экспонировании на слое полупроводника образуется скрытое электростатическое изображение.

IV часть

Итоги

В настоящее время лазерные принтеры постепенно превращаются из дорогих аппаратов, доступных только достаточно крупным и средним фирмам в аппараты для высококачественной и высокоскоростной печати дома и в малом офисе.

Преимуществами цифровой печати являются:

1. Более высокое качество печати.

2. Низкий расход тонера.

3. Возможность использования цифрового аппарата в качестве копира и принтера одновременно, в некоторых моделях можно также пользоваться им как сканнером.

4. Более точная передача оттенков и полутонов.

Достоинства печати:

• высокая скорость печати (от 4 до 40 и выше страниц в минуту)

• скорость печати не зависит от разрешения

• высокое качество печати (400 dpi лазерного цветного принтера сравнима с 1400 dpi струйного)

• низкая себестоимость копии (на втором месте после матричных принтеров)

• бесшумность

Недостатки:

• высокая цена аппарата

• высокое потребление электроэнергии

• очень высокая цена цветных аппаратов

Список литературы:

• «Лазерные принтеры. Взгляд на принтер изнутри. Технология лазерной печати» О. Колесниченко, М. Шарыгин, И. Шишигин, «BHV – Санкт – Петербург», Санкт – Петербург 1997 г.

• http://www.ixbt.com

• http://www.krugosvet.ru

• http://www.pctechguide.com/

• «Физика 10» Г.Я. Мякишев, Б.Б. Буховцев, «Просвещение», Москва 1990 г.

• www.referat.ru

• http://microlux.bsolution.net/

Приложение № 1.

ТЕОРИЯ ПОЛУПРОВОДНИКОВ [3] [5]

Действие электронных ламп основано на управлении током электронов, идущих от нагреваемого электрода (катода) к собирающему электроду (аноду). Катод нагревается отдельным нагревательным элементом. Для работы такого устройства требуется значительное количество электроэнергии.

В полупроводниках не нужно подводить энергию к нагревателю, чтобы получить свободные электроны, а собирающие электроды могут работать при весьма низких напряжениях.

Сопротивление полупроводников можно контролируемо изменять. Это осуществляется путем легирования полупроводника другими химическими элементами. Более того, выбирая тот или иной материал для легирования, можно задавать нужный вид носителей электрического заряда (положительные или отрицательные). Поясним эту мысль.

Все химические элементы, встречающиеся в природе, можно расположить в последовательный ряд по числу положительных зарядов, начиная с водорода, имеющего один положительный заряд в ядре атома (заряд одного протона), и кончая ураном с 92 протонами. Положительный заряд ядра компенсируется оболочками окружающих его электронов. Электроны внутренних оболочек довольно прочно связаны с ядром. Электроны же наружной оболочки связаны слабее; в качестве валентных электронов они могут участвовать в химических процессах, а в качестве электронов проводимости – переносить электрический заряд (электрический ток в металлах есть поток электронов). В таких металлах, как медь, электроны внешних оболочек практически свободны и под влиянием очень слабого электрического поля способны переносить колоссальные токи. Внешние электроны в диэлектриках связаны прочно, поэтому диэлектрики практически не проводят электричества. Полупроводники – это промежуточный случай. Согласно фундаментальному постулату физики, называемому уравнением Больцмана, число N частиц с энергией дается формулой

,

где A – константа, характеризующая материал, k – постоянная Больцмана (8,6Ч10–5 эВ/К), а T – абсолютная температура в кельвинах (К). Отсюда видно, что чем прочнее связь и ниже температура, тем меньше освобождается электронов. Если в кремний, который четырехвалентен, ввести фосфор, сурьму или мышьяк, каждый атом которых имеет, пять валентных электронов, то один электрон легирующей примеси будет лишним. Этот избыточный электрон связан слабо и легко может действовать как электрон проводимости. Если же в кремний ввести бор, галлий или алюминий, каждый атом которых имеет три валентных электрона, то для образования всех связей будет недоставать одного электрона. В этом случае перенос тока определяется электронными вакансиями, или «дырками». На самом деле электроны под влиянием электрического поля перескакивают от одной вакантной связи к другой, что можно рассматривать как перемещение дырок в противоположном направлении. Электрический ток при этом направлен так же, как и в случае электронов, но по величине он меньше (у электронных «дырок» противоположный знак заряда и меньшая подвижность). В соответствии с законом np = N 2 можно произвольно изменять число электронов n или дырок p в единице объема полупроводника, задавая нужное число избыточных доноров или акцепторов электронов. Полупроводники, в которых электронов больше, чем дырок, называются полупроводниками n-типа, а полупроводники, в которых больше дырок, – полупроводниками p-типа. Те носители, которых больше, называются основными носителями, а которых меньше – неосновными. Граница, отделяющая в кристалле область p-типа от области n-типа, называется p-n-переходом.

Типичный представитель полупроводников:

Рис. 1. ЭЛЕКТРОННЫЕ ОБОЛОЧКИ атома кремния, типичного полупроводникового материала. В образовании химических связей и в процессе проводимости могут участвовать только четыре электрона внешней оболочки (темные кружки), называемые валентными электронами. Десять внутренних электронов (светлые кружки) в таких процессах не принимают участия.

Рис. 2.

Полупроводник n - типа

Рис. 3.

Полупроводник р - типа

Полупроводники в основном используются не в чистом виде, а как система.

p-n-переход.

В соединенных вместе кусочках полупроводников n и p-типа ближайшие к границе электроны будут переходить из n-области в p-область, а ближайшие дырки – навстречу им, из p-области в n-область. Сам переход будет образован из положительно заряженных доноров, потерявших свои электроны, на n-стороне, и из отрицательно заряженных

Рис. 4. p-n-переход.

акцепторов, потерявших свои дырки, на p-стороне. При этом переход уподобляется заряженному конденсатору, на обкладках которого есть некоторое напряжение. Перетекание электронов и дырок через переход прекращается, как только заряженные ионы создадут на нем напряжение, равное и противоположное контактному потенциалу (напряжению), обусловленному различием знака избыточного заряда в полупроводнике. Если на переход подать соответствующее внешнее напряжение, то ионизуются (теряют свои электроны и дырки) дополнительные доноры и акцепторы, причем в таком количестве, что переход только-только поддерживает приложенное напряжение.

Ценность перехода в том, что он позволяет управлять потоком электронов или дырок, т.е. током. Возьмем типичный случай, когда p-сторона сильно легирована, а n-сторона легирована значительно слабее. Если на переход подать такое напряжение, при котором p-сторона положительна, а n-сторона отрицательна, то внешнее напряжение скомпенсирует внутреннее, т. е. понизит внутренний барьер перехода и тем самым сделает возможным перетекание больших количеств основных носителей (дырок) через барьер. Так, подавая небольшое напряжение в «прямом» направлении, можно управлять большими токами. Если изменить знак внешнего напряжения на обратный (так, чтобы p-сторона была отрицательна, а n-сторона – положительна), то оно еще больше повысит внутренний барьер и полностью перекроет поток основных носителей. (Правда, небольшому количеству неосновных носителей будет легче перетекать через барьер.) Если постепенно повышать «обратное» напряжение, то в конце концов произойдет электрический пробой, и переход может оказаться поврежденным из-за перегрева. Фактическое пробивное напряжение зависит от вида и степени легирования слабо легированной стороны перехода. В устройствах разной конструкции пробивное напряжение может изменяться от 1 до 15 000 В.
