Поэтому режим измерения локальной жесткости будет контрастировать ступеньки на образце, показывать небольшие бугорки как области с пониженной жесткостью, даже если они состоят из того же материала, что и весь образец.

2.2.4 Схема взаимодействия компонентов СЗМ

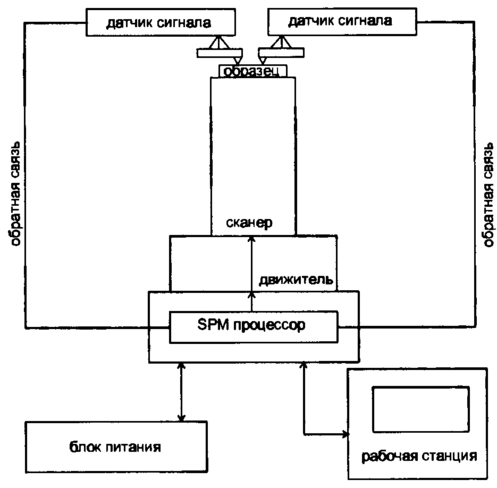

На (Рис.10) схематично изображены составляющие компоненты присущие СЗМ;

• исследуемый образец,

• игла ССМ,

• кантилевер ССМ,

• система регистрации отклонения кантилевера,

• сканер, чье перемещение в плоскости задает сканирование, а вертикальное перемещение по оси Z управляется обратной связью,

• движитель с системой грубого подвода, обеспечивающий подведение образца к зонду в зону рабочего диапазона сканера,

- процессор,

- блок питания,

- рабочая станция.

Рис. 10

2.2.5 Схема регистрации отклонения кантилевера

В ССМ корпорации МДТ использована оптическая схема регистрации отклонений кантилевера (Рис.11), которая, являясь относительно несложной, позволяет регистрировать суб-ангстремные отклонения кантилевера. Источником является полупроводниковый лазер Lyambda=670 нм, Р = 0,9 мВт, луч которого фокусируется на зеркальной поверхности кантилевера в районе острия. Отраженный от кантилевера свет попадает на четырехсекционный фотодиод, усиленный разностный сигнал от которого позволяет определять угловое отклонение кантиклевера с точностью менее 0.1нм, что обес­печивает разрешение по вертикали 0.1нм.
