(0,54 – 0,1)*2,204(188 - 138) + 1*q₃ = 0,813*1,684(123 – 85)

q₃ = 55,8 – 33,9 = 21,9 кДж/кг

Рассчитываем коэффициенты В и D:

(V_A – V_да)(i_6В – i_5B) + Vq₃ = A(i₃ – i_2A)

(V_А - V_да) Δi_B + Vq₃ = А ΔiА

Δi_B = А Δi_А/ (V_А - V_да) - V q₃/V_А | Δi_А/ Δi_А

Δi_B = А Δi_А/ (V_А - V_да) - Vq₃* Δi_А/ Δi_А

В =А/(V_А - V_да) = 0,813/0,44 = 1,982

D = V q₃/(V_А - V_да) Δi_А = 1*21,9/0,44*(372,6 – 333,5) = 0,057

Δi_B = В Δi_А - D Δi_А = С Δi_А = (1,982 – 0,057) Δi_А = 1,925 Δi_А

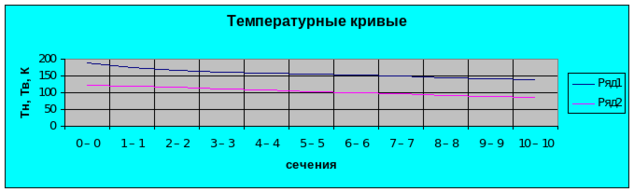

Составляем таблицу:

ΔТ_ср^инт = n/Σ(1/ΔТ_ср)

Σ(1/ΔТ_ср) = 0,192

ΔТ_ср = 10/0,245 = 52 К

г) Материальный баланс теплообменника IV:

(V_К – V_дк)(i_6В – i_5B) + Vq₃ = К(i₄ – i_2К)

Из баланса расчитываем истинное значение теплопритоков из окружающей среды:

(0,56 – 0,1)*2,204(188 - 138) + 1*q₃ = 0,128*1,742(123 – 88)

q₃ = 7,804 - 50,7 = - 42,9 кДж/кг

Рассчитываем коэффициенты В и D:

(V_К – V_дк)(i_6В – i_5B) + Vq₃ = К(i₄ – i_2К)

(V_к - V_дк) Δi_B + Vq₃ = К Δi_к

Δi_B = К Δi_к/ (V_К - V_дк) - V q₃/V_К | Δi_К/ Δi_К

Δi_B = К Δi_К/ (V_К - V_дк) - Vq₃* Δi_К/ Δi_К

В =К/(V_К - V_дк) = 0,128/0,46 = 0,278

D = V q₃/(V_К - V_дк) Δi_к = -1*42,9/0,46*(372,6 – 332) = - 1,297

Δi_B = В Δi_К - D Δi_К = С Δi_к = (0,278 + 1,297) Δi_К = 1,488 Δi_К

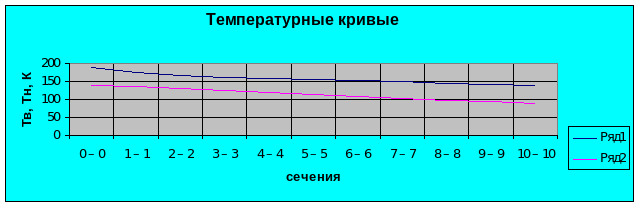

Составляем таблицу:

ΔТ_ср^инт = n/Σ(1/ΔТ_ср)

Σ(1/ΔТ_ср) = 0,235

ΔТ_ср = 10/0,245 = 42,6 К

д) Расчёт основного теплообменника.

Для расчёта теплообменника разбиваем его на 2 трёхпоточных. Для удобства расчёта исходные данные сводим в таблицу.

Прямой поток.

1)Скорость потока принимаем ω = 1 м/с

2) Секундный расход

V_сек = V*v/3600 = 1711*0,005/3600 = 2,43*10^-3 м³/с

3) Выбираем тубку ф 12х1,5 мм

4) Число трубок

n = V_сек/0,785d_вн ω = 0,00243/0,785*0,009²*1 = 39 шт

Эквивалентный диаметр

d_экв = 9 – 5 = 4 мм

5) Критерий Рейнольдса

Re = ω d_внρ/gμ = 1*0,004*85,4/9,81*18,8*10^-7 = 32413

6) Критерий Прандтля

Pr = 0,802 (см. [2])

7) Критерий Нуссельта:

Nu = 0,023 Re^0,8 Pr^0,33 = 0,015*32413^0,8*0,802^0,33 = 63,5

8) Коэффициент теплоотдачи:

α_В = Nuλ/d_вн = 63,5*23,6*10^-3/0,007 = 214,1 Вт/м²К

Обратный поток (кислород под давлением):

1)Скорость потока принимаем ω = 1 м/с

2) Секундный расход

V_сек = V*v/3600 = 320*0,0011/3600 = 9,8*10^-5 м³/с

3) Выбираем тубку ф 5х0,5 мм гладкую.

4) Критерий Рейнольдса
