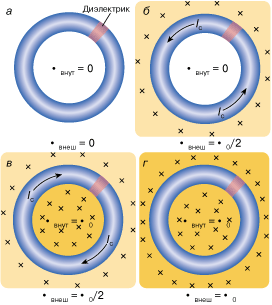

Посмотрим, как при изменении внешнего магнитного поля меняется величина потока и тока I в кольце со слабой связью. Пусть сначала внешнее поле и ток в контуре равны нулю (рис. 3, а). Поток при этом тоже равен нулю. Увеличим внешнее поле - по закону индукции Фарадея в контуре появится сверхпроводящий ток, своим магнитным полем по закону Ленца компенсирующий внешний поток. Так будет происходить, пока ток в контуре не станет равным критическому току контакта I_c (рис. 3, б ). Для простоты рассмотрения выберем площадь кольца такой, чтобы при I = I_c внешнее поле создавало поток , равный половине кванта потока: .

Как только ток станет больше I_c , сверхпроводимость в контакте нарушится и в контур войдет квант потока (рис. 3, в). При этом отношение скачком увеличится на единицу, а направление тока изменится на противоположное, хотя его величина останется прежней I_c . Действительно, если до вхождения кванта потока ток I_c полностью экранировал внешний поток , то после вхождения он должен усиливать внешний поток до значения . Таким образом, контур перешел в новое квантовое состояние.

При дальнейшем увеличении внешнего поля ток в кольце будет уменьшаться, а поток будет оставаться равным . Ток обратится в нуль, когда внешний поток станет равным (рис. 3, г), а затем ток потечет в обратном направлении, частично экранируя внешний поток. При внешнем потоке ток опять станет равным I_c , сверхпроводимость нарушится, войдет следующий квант потока и т.д. Ступенчатый характер рассмотренных зависимостей позволяет почувствовать отдельные кванты потока, а ведь эта величина очень мала, всего лишь порядка Вб.

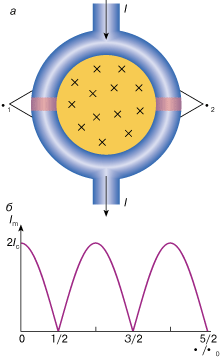

Особенно ярко когерентные свойства сверхпроводящего состояния проявляются при включении в контур двух джозефсоновских контактов (рис. 4, а). Полный ток I при этом определяется интерференцией токов, протекающих через контакты:

(2)

где и - скачки фаз волновых функций на переходах, а критические токи обоих контактов для простоты взяты одинаковыми и равными I_c . В результате критический ток I_m периодически зависит от внешнего магнитного поля и обращается в нуль, когда поток равен полуцелому числу квантов (рис. 4, б ). Эта зависимость в точности соответствует оптическому аналогу - зависимости интенсивности света на экране от расстояния при дифракции на двух щелях.

Применение

С 1911 по 1986 было исследовано очень много сверхпроводящих металлов и сплавов, но наивысшая измеренная температура перехода составляла 23,2 К. Для охлаждения до такой температуры требовался дорогостоящий жидкий гелий (⁴Не). Поэтому наиболее успешные применения сверхпроводимости оставались на уровне лабораторных экспериментов, для которых не требуется больших количеств жидкого гелия.

В конце 1986 К.Мюллер (Швейцария) и Й.Беднорц (Германия), работая в исследовательской лаборатории IBM в Цюрихе, обнаружили, что керамический проводник, построенный из атомов лантана, бария, меди и кислорода, имеет температуру перехода в сверхпроводящее состояние, равную 35 К. Вскоре исследовательские группы в разных странах мира изготовили керамические материалы с температурой перехода от 90 до 100 К, которые способны оставаться сверхпроводниками (2-го рода, см. выше) в магнитных полях до 200 кГс.

Керамические сверхпроводники весьма перспективны в плане крупномасштабных применений, главным образом по той причине, что их можно изучать и использовать при охлаждении сравнительно недорогим жидким азотом.

Лабораторные применения. Первым промышленным применением сверхпроводимости было создание сверхпроводящих магнитов с высокими критическими полями. Доступные сверхпроводящие магниты позволили получить к середине 1960-х годов магнитные поля выше 100 кГс даже в небольших лабораториях. Ранее создание таких полей с помощью обычных электромагнитов требовало очень больших количеств электроэнергии для поддержания электрического тока в обмотках и огромного количества воды для их охлаждения.

Следующее практическое применение сверхпроводимости относится к технике чувствительных электронных приборов. Экспериментальные образцы приборов с контактом Джозефсона могут обнаруживать напряжения порядка 10^–15 Вт. Магнитометры, способные обнаруживать магнитные поля порядка 10^–9 Гс, используются при изучении магнитных материалов, а также в медицинских магнитокардиографах. Чрезвычайно чувствительные детекторы вариаций силы тяжести могут применяться в различных областях геофизики.

Техника сверхпроводимости и особенно контакты Джозефсона оказывают все большее влияние на метрологию. С помощью джозефсоновских контактов создан стандарт 1 В (об этом ниже). Был разработан также первичный термометр для криогенной области, в которой резкие переходы в некоторых веществах используются для получения реперных (постоянных) точек температуры. Новая техника используется в компараторах тока, для измерений радиочастотной мощности и коэффициента поглощения, а также для измерений частоты. Она применяется также в фундаментальных исследованиях, таких, как измерение дробных зарядов атомных частиц и проверка теории относительности.

Сверхпроводимость будет широко использоваться в компьютерных технологиях. Здесь сверхпроводящие элементы могут обеспечивать очень малые времена переключения, ничтожные потери мощности при использовании тонкопленочных элементов и большие объемные плотности монтажа схем. Разрабатываются опытные образцы тонкопленочных джозефсоновских контактов в схемах, содержащих сотни логических элементов и элементов памяти.

Сверхпроводниковый суперкомпьютер

Идея использования джозефсоновских переходов в качестве элементной базы компьютеров появилась уже довольно давно. И если задача получения малых размеров переходов (плотность упаковки) и малого тепловыделения (в сверхпроводящем состоянии тепло вообще не рассеивается) довольно легко решается, то сверхвысокого быстродействия достичь долго не удавалось.

Принципиально новое решение этой проблемы было впервые предложено в группе профессора К.К. Лихарева в МГУ. Для обработки и запоминания информации здесь используется квант магнитного потока, то есть нуль и единица - отсутствие или наличие в джозефсоновской ячейке одного кванта потока. Логические элементы с джозефсоновскими переходами, в которых проводится квантование магнитного потока, называются квантронами. Расчеты и эксперименты показывают, что квантроны обладают очень высоким быстродействием, достигающим значений 10¹² операций в секунду. Однако они не подчиняются традиционным правилам схемотехники и их следует применять в схемах нового типа. Здесь информация передается от одного элемента к другому с помощью кванта магнитного потока, поэтому обязательным условием является близкое расположение элементов. Характерные расстояния, разделяющие при этом элементы, достигают величин порядка десятых долей микрона. Такие схемы выгодно применять, например, при создании регистров сдвига - устройств с передачей информации вдоль периодической структуры элементов логики, причем информация смещается на единичный период при введении или изъятии единичного кванта потока.

Установка на основе эффекта Джозефсона для воспроизведения единицы напряжения постоянного тока

В о ВНИИФТРИ создана установка на основе матрицы джозефсоновских переходов для воспроизведения единицы напряжения постоянного тока.

Установка предназначена для калибровки и поверки многоразрядных аналого-цифровых преобразователей (АЦП) в интегральном исполнении, может также использоваться для калибровки и поверки высокоточных мер напряжения и цифровых вольтметров.

Основным элементом установки является матрица джозефсоновских переходов, изготовленная в РТВ (Германия). Использование эффекта Джозефсона обеспечивает высокую точность воспроизведения напряжения.

Установка состоит из криозонда с джозефсоновской матрицей, СВЧ генератора (длина волны ~ 4 мм) с системой фазовой автоподстройки частоты, рубидиевого стандарта частоты, характериографа, транспортируемого гелиевого дюара.
