В США и некоторых других странах используется шкала Фаренгейта, появившаяся в 1715 г. За ноль градусов Фаренгейт принял температуру смеси льда с хлористым аммонием, полагая, что это наинизшая температура на земле. За вторую точку шкалы Фаренгейт принял температуру тела здорового человека, приписав ей значение 96 F. Чтобы перевести градусы Фаренгейта в градусы Цельсия используют формулу:

T_c=5/9(T_F-32)

Самый простой термометр – жидкостный. Принцип его действия основан на расширении жидкости при повышении температуры. Жидкостный термометр устроен следующим образом – тонкая запаянная трубка с маленьким резервуарчиком внизу заполняется спиртом или ртутью и прикрепляется к шкале. В зависимости от температуры, жидкость расширяется или сжимается и, соответственно, поднимается или опускается в трубке. На основании этих изменений мы можем судить о температуре среды, в которой находится термометр.

В настоящее время для измерения температуры получили широкое применение термопары /термоэлектрические преобразователи/.

Термоэлектрический метод измерения температуры основан на использовании зависимости термоэлектродвижущей силы от температуры.

Термопара представляет собой 2 разнородных проводника, составляющих общую электрическую цепь /рис. 1/. Если температуры мест соединений (спаёв) проводников t и t неодинаковы, то возникает термо-Э.Д.С. и по цепи протекает ток. Величина термо-Э.Д.С. тем больше чем больше разность температур.

рис. 1. Схема измерения показаний термопары с помощью милливольтметра

1

2

газ

рис. 2. Схема измерения разности температур газа при помощи дифференциальной термопары.

В качестве материалов для термопар используется проволока диаметром от 0,1 до 0,2 мм. Наиболее распространены следующие пары металлических проволок:

1. Платина и платинородий / 90% Pt и 10% Pr /. Эта термопара является эталонным прибором.

2. Хромель /90% Ni и 10% Cr / и алюмель /95% Ni и 5% Al/. На каждые 100 С термоЭ.Д.С. этой термопары составляет около 4 мВ.

3. Хромель и копель /56% Cn и 44% Ni/. На каждые 100 С термоЭ.Д.С этой термопары приходится около 7 мВ.

4. Медь и константан /60% Cn и 40% Ni/. На каждые 100 С термоЭ.Д.С этой термопары приходится около 4,3 мВ.

При измерении температуры один спай цепи термопары, так называемый холодный спай, находится при 0 С (в тающем льде в сосуде Дюара), а другой – горячий в среде, температуру которой надо измерить.

Так как термоЭ.Д.С. термопары зависит от температуры обоих спаев (горячего и холодного), то термопары часто применяются для измерения разности температур в двух точках – так называемая ­­дифференциальная термопара (рис. 2). В этом случае в схеме отсутствует холодный спай и термоЭ.Д.С. с некоторой известной Э.Д.С. вспомогательного источника тока.

5. Измерение интенсивности ионизирующего излучения.

Счетчики Гейгера-Мюллера - самые распространенные детекторы (датчики) ионизирующего излучения. До сих пор им, изобретенным в самом начале нашего века для нужд зарождающейся ядерной физики, нет, как это ни странно, скольконибудь полноценной замены.

В своей основе счетчик Гейгера очень прост. В хорошо вакуумированный герметичный баллон с двумя электродами введена газовая смесь, состоящая в основном из легко ионизируемых неона и аргона. Баллон может быть стеклянным, металлическим и др. Обычно счетчики воспринимают излучение всей своей поверхностью, но существуют и такие, у которых для этого в баллоне предусмотрено специальное «окно». К электродам прикладывают высокое напряжение U^ (рис. П4.1), которое само по себе не вызывает каких-либо разрядных явлений. В этом состоянии счетчик будет пребывать до тех пор, пока в его газовой среде не возникнет центр ионизации - след из ионов и электронов, порождаемый пришедшей извне ионизирующей частицей. Первичные электроны, ускоряясь в электрическом поле, ионизируют «по дороге» другие молекулы газовой среды, порождая все новые и новые электроны и ионы. Развиваясь лавинообразно, этот процесс завершается образованием в межэлектродном пространстве электронноионного облака, резко увеличивающего его проводимость. В газовой среде счетчика возникает разряд, видимый (если баллон прозрачный) даже простым глазом.

Рис. П4.1. Включение счетчика Гейгера

Обратный процесс - возвращение газовой среды в ее исходное состояние в так называемых галогеновых счетчиках - происходит само собой. В действие вступают галогены (обычно хлор или бром), в небольшом количестве содержащиеся в газовой среде, которые способствуют интенсивной рекомбинации зарядов. Но этот процесс идет значительно медленнее. Отрезок времени, необходимый для восстановления радиационной чувствительности счетчика Гейгера и фактически определяющий его быстродействие - «мертвое» время - является важной его паспортной характеристикой.

Такие счетчики называют галогеновыми самогасящимися. Отличаясь самым низким напряжением питания, превосходными параметрами выходного сигнала и достаточно высоким быстродействием, они оказались особенно удобными для применения в качестве датчиков ионизирующего излучения в бытовых приборах радиационного контроля.

Счетчики Гейгера способны реагировать на самые разные виды ионизирующего излучения - a, b, g, ультрафиолетовое, рентгеновское, нейтронное. Но реальная спектральная чувствительность счетчика в значительной мере зависит от его конструкции. Так, входное окно счетчика, чувствительного к a- и мягкому b-излучению, должно быть очень тонким; для этого обычно используют слюду толщиной 3...10 мкм. Баллон счетчика, реагирующего на жесткое b- и g-излучение, имеет обычно форму цилиндра с толщиной стенки

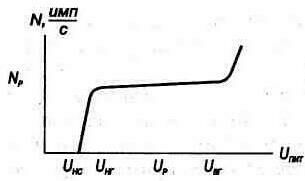

Рис. П4.2. Зависимость скорости счета or напряжения питания в счетчике Гейгера

0,05....0,06 мм (он служит и като- дом счетчика). Окно рентгеновского счетчика изготавливают из бериллия, а ультрафиолетового - из кварцевого стекла.

В счетчик нейтронов вводят бор, при взаимодействии с которым поток нейтронов преобразуется в легко регистрируемые a- частицы. Фотонное излучение - ультрафиолетовое, рентгеновское, g-излучение - счетчики Гейгера воспринимают опосредованно - через фотоэффект, комптон-эффект, эффект рождения пар; в каждом случае происходит преобразование взаимодействующего с веществом катода излучения в поток электронов.

Каждая фиксируемая счетчиком частица вызывает появление в его выходной цепи короткого импульса. Число импульсов, возникающих в единицу времени, - скорость счета счетчика Гейгера - зависит от уровня ионизирующей радиации и напряжения на его электродах. Типичный график зависимости скорости счета от напряжения питания Uпит показан на рис. П4.2. Здесь Uнс - напряжение начала счета; Uнг и Uвг - нижняя и верхняя граница рабочего участка, так называемого плато, на котором скорость счета почти не зависит от напряжения питания счетчика. Рабочее напряжение Uр обычно выбирают в середине этого участка. Ему соответствует Nр - скорость счета в этом режиме.

Зависимость скорости счета от уровня радиационного облучения счетчика - важнейшая его характеристика. График этой зависимости имеет почти линейный характер и поэтому нередко радиационную чувствительность счетчика выражают через имп/мкР (импульсов на микрорентген; эта размерность следует из отношения скорости счета - имп/с - к уровню радиации - мкР/с).

В тех случаях, когда она не указана (нередких, к сожалению), судить о радиационной чувствительности счетчика приходится по другому его тоже очень важному параметру - собственному фону. Так называют скорость счета, причиной которой являются две составляющие: внешняя - естественный радиационный фон, и внутренняя - излучение радионуклидов, оказавшихся в самой конструкции счетчика, а также спонтанная электронная эмиссия его катода. («фон» в дозиметрии имеет почти тот же смысл, что и «шум» в радиоэлектронике; в обоих случаях речь идет о принципиально неустранимых воздействиях на аппаратуру.)

Еще одной важной характеристикой счетчика Гейгера является зависимость его радиационной чувствительности от энергии («жесткости») ионизирующих частиц. На профессиональном жаргоне график этой зависимости называют «ходом с жесткостью». В какой мере эта зависимость важна, показывает график на рис. П4.3. «Ход с жесткостью» будет влиять, очевидно, на точность проводимых измерений.

Не обсуждая вопрос о том, нужна ли высокая точность измерений бытовому радиометру, заметим, что подобные приборы промышленного изготовления отличаются от любительских только лишь коррекцией счетчика по жесткости. Для этого на счетчик надевают «рубашку» - пассивный фильтр, имеющий приблизительно обратную по отношению к счетчику жесткостную характеристику.

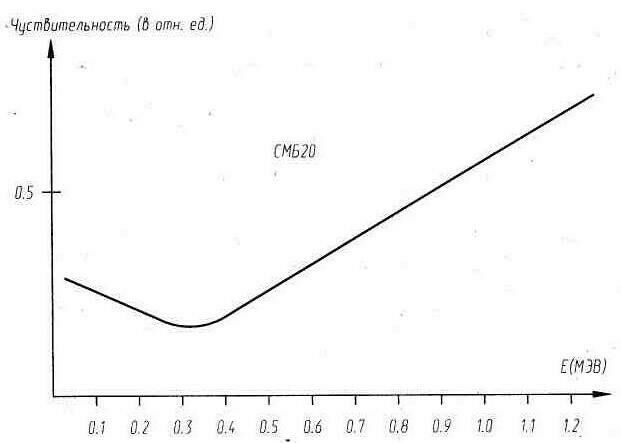

Рис. П4.3. Зависимость скорости счета от энергии гамма-квантов ("ход с жесткостью") в счетчике Гейгера

То, что счетчик Гейгера является лавинным прибором, имеет и свои минусы - по реакции такого прибора нельзя судить о перво- причине его возбуждения. Выходные импульсы, генерируемые счетчиком Гейгера под действием a-частиц, электронов, g-квантов.

Заключение.

Все вышеперечисленное – мизерная часть того, что можно измерять. Без внимания остались такие величины, как скорость, давление, освещенность, интенсивность радиоактивного излучения и многие другие. Все они так или иначе находят широкое применение как в отдельных областях науки, так и в широком кругу людей. К сожалению в пожалуй состаритесь, пока прочитаете про ВСЕ приборы, которыми можно что либо измерять. Но, целью данного реферата было дать краткое описание приборов для измерения неэлектрических величин, поэтому то, что было нужно, я изложил.

Список литературы:

1. Детская Энциклопедия, т. 3, «Вещество и энергия», изд. «Педагогика», М. 1973 г.

2. Детская Энциклопедия, т. 5, «Техника и производство», изд. «Педагогика», М. 1974 г.
