Выпускается Туймазинским заводом автобетоновозов (г.Туймазы, Башкортостан) с 1987 г. на шасси ЗИЛ-431412. Предназначен для перевозки различных строительных растворов и их порционной выдачи на строительных объектах. Цистерна — стальная, сварной конструкции, эллиптического сечения. Внутри цистерны имеется устройство для перемешивания раствора. В нижней части цистерны размещены разгрузочный лоток и затвор, приводимый в действие гидроцилиндром.
В верхней части цистерны находятся загрузочные люки с крышками.
Привод устройства для перемешивания осуществляется гидромотором через цепную передачу. Рабочая жидкость подается в гидромотор и гидроцилиндр шибера насосом, приводимым от коробки отбора мощности.

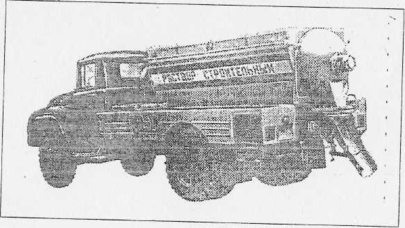

Рис.9. Авторастворовоз СВ-89В
Разгрузка происходит через шиберный затвороотсекатель. Темп разгрузки регулируется изменением наклона лотка.
Грузоподъемность, кг ………………………………… 4400
Высота, мм
загрузки…………………………………………………2400
разгрузки .... ....................................................................100-680
Масса технологического оборудования, кг…………… 1960
Габаритные размеры, мм:
длина (в транспортном положении)……………………7100
ширина ………………………………..2500
высота ……………………………....................... 2400
Время разгрузки, мин ……………….5-13
Подвижность перевозимых растворов (осадка конуса), см…..60
