Передаточное число главной передачи определяем из условия обеспечения максимальной скорости движения на прямой передаче в коробке передач

(7)

Предварительно выбирают передаточное число коробки передач на высшей передаче, В большинстве случаев высшей является прямая передача i_кв = 1. В автомобилях с одной ведущей осью дополнительная коробка не ставится, тогда i_Д = 1.

Полученное по формуле (7) передаточное число главной передачи необходимо сопоставить с передаточным числом главной передачи аналога проектируемого автомобиля.

Для получения достаточного дорожного просвета и упрощения конструкции передаточное число главной передачи рекомендуется брать меньше 7 у грузовых автомобилей грузоподъемностью до 4—5 т и не более 10 у тяжелых грузовых автомобилей. В последнем случае передача выполняется из двух ступеней и называется двойной главной передачей.

=7,85

5. Определение передаточных чисел коробки передач и дополнительной коробки

От количества передач и их передаточных чисел зависит способность автомобиля к преодолению подъемов, быстрому разгону и движению с высокой скоростью в заданных дорожных условиях.

В грузовых автомобилях применяют четырех- и пятиступенчатые коробки передач, причем во втором случае последняя передача обычно имеет передаточное число меньше 1, т.е. является ускоряющей.

Определение передаточных чисел коробки передач начинают с расчета передаточного числа первой передачи.

Для этого используют уравнение силового баланса установившегося движения автомобиля:

(8)

где Р_f — сила сопротивления дороги, Н;

Р_В — сила сопротивления воздуха, Н;

G_а — масса автомобиля, кг;

V — скорость, м/с.

Поскольку на первой передаче скорость движения автомобиля невелика, силой сопротивления воздуха можно пренебречь. Тогда уравнение (8) примет вид: . Сопротивление дороги, оцениваемое коэффициентом , может быть преодолено, если отношение максимальной тяговой силы к массе автомобиля будет равно или больше этого коэффициента, т.е.

. (9)

Подставив значения тяговой силы, получим:

, (10)

Отсюда

=(0,38*0,488*9,81*10525)/(544,29*7,85*0,9)=5,187 (11)

где М_max — максимальный момент, Нм.

Увеличение передаточного числа первой передачи допустимо только до величины, при которой развиваемая тяговая сила еще не достигнет силы сцепления колес с дорогой, т.е.

, Н (12)

где G_сц — сцепная масса, приходящаяся на ведущие колеса автомобиля;

— коэффициент сцепления (проверка по сцеплению ведется для хорошего сухого шоссе при = (0,6...0,8).

Из равенств (11) и (12) получаем:

(13)

В расчетах принимают следующие значения G _сц:

1,3*0,7*10525 =9577,75, кг

• для двухосного автомобиля с одной задней ведущей осью ,

где G₂ — масса автомобиля, приходящаяся на заднюю ось;

— коэффициент перераспределения нагрузки, равный при разгоне 1,24-1,35.

=(0,7*0,488*9,81*9577,75)/(544,29*7,85*0,9)=8,03

Если передаточное число i_к1 найденное по формуле (13), было бы меньше, чем определенное по формуле (11), то следовало бы проверить возможность увеличения массы, приходящейся на ведущие колеса, что может потребовать изменения радиуса шин.

Увеличение числа ступеней коробки передач улучшает тяговые качества автомобиля и особенно его способность к разгону.

При большом числе передач улучшается использование мощности двигателя, так как облегчается выбор передаточного числа, при котором в данных дорожных условиях будет полнее использоваться мощность, что приводит к повышению средней скорости движения автомобиля. При малом числе ступеней коробки передач тяговые качества автомобиля могут быть улучшены благодаря увеличению передаточного числа главной передачи.

От выбора промежуточных передаточных чисел коробки передач зависят как тяговые, так и экономические свойства автомобиля. Одним из простейших методов выбора передаточных чисел промежуточных передач является метод, в основу которого положено наиболее полное использование мощности двигателя при разгоне автомобиля, начиная с первой и кончая высшей передачей. При наличии бесступенчатой коробки передач разгон можно производить, не меняя частоты вращения коленчатого вала двигателя. В этом случае можно работать на частоте вращения п_N используя в процессе разгона максимальную мощность двигателя и получая в результате этого максимально возможные дтя данного автомобиля ускорения. При ступенчатой коробке передач для наилучшего использования мощности двигатель на всех передачах должен работать в некотором диапазоне частоты вращения коленчатого вала от п₁ до п₂

Если пренебречь падением скорости в процессе переключения передач, то каждый раз при переключении передач скорость движения автомобиля, достигнутая перед моментом переключения, например, в конце разгона на первой передаче V_max1 равна скорости, с которой начинается разгон на второй передаче, т,е, V_max2

следовательно,

или

(15)

Из равенства (15) следует, что для наилучшего использования мощности двигателя передаточные числа подчиняются закону геометрической прогрессии со знаменателем q.

Из предварительного расчета известны передаточные числа первой и высшей передач. Пользуясь равенством (15), можно найти передаточные числа промежуточных передач для коробок передач с любым числом ступеней.

Для коробки передач с п ступенями передач передаточное число любой передачи можно определить по формуле

, (16)

где к – номер передачи;

n – число ступеней, исключая зднюю и ускоряющую передачи.

Обычно передаточное число заднего хода i_к3 = (1,2…1,3)iк1. Передаточное число ускоряющей передачи выбирается из условий обеспечения топливной экономичности нагруженного автомобиля при движении по хорошим дорогам с малыми подъемами в пределах 0,7…0,85.

Передаточное число дополнительной коробки принимается равным i_д автомобиля, выбранного в качестве аналога проектируемого автомобиля.

6. Определение скорости движения

Скорости движения автомобиля на каждой передаче на всех выбранных частотах вращения коленчатого вала определяем по формуле (17), а результаты расчетов заносим в таблицу

, м/с, (17)

где n_i — частота вращения коленчатого вала двигателя, рад/с;

r_к — радиус ведущего колеса, м;

i_гл — передаточное число главной передачи;

i_кi — передаточное число коробки передач на i-й передаче.

7. Определение удельной силы тяги

Удельные силы тяги на каждой передаче, на всех выбранных частотах вращения коленчатого вала (скоростях движения) определяем по формуле (18), а результаты расчетов заносим в таблицу.

(18)

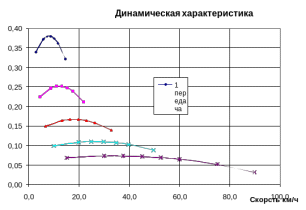

По результатам расчетов строим тяговую характеристику, Маштаб рекомендуется выбирать для скорости движения: 1 мм – (0,1,,,0,2) м/с, удельной силы тяги: 1 мм – 0,01.

ЛИТЕРАТУРА

1. Сергеев В. П. Автотракторный транспорт: Учеб. для вузов. — М.: Высшая школа, 1984. — 304 с.

1. Тракторы. Проектирование, конструирование и расчет: Учебник/ Под общ. ред. И.П. Кнесевича. — М: Машиностроение, 1991.-544 с.

2. Краткий автомобильный справочник НИИАТ. Изд. 9-е, перераб. и доп. — М: Транспорт, 1982. — 463 с.

3. Краткий автомобильный справочник НИИАТ. — М.: Транспорт, 1998. - 460 с.

4. Автотракторный транспорт: Задание на контрольную работу с методическими указаниями / Сос. В.П. Ананьев В.П., В.П. Еремин. – М.: РГОТУПС, 2005. – 20 с.
