рис. 10 Общий вид тормозного клапана
При подаче давления управления рабочая жидкость поступает из полости подвода У в полость отвода А. Настройка требуемого давления управления, при котором происходит открытие дроссельной щели золотника 6, производится регулировочным винтом 1.
В зависимости от изменения давления в линии управления изменяется площадь открытия дроссельной щели в золотнике 6, благодаря чему изменяется величина потока рабочей жидкости и скорость движения рабочего органа остается примерно постоянной независимо от величины попутной нагрузки.
В этих гидроклапанах для исключения колебаний величины потока, проходящего через щель (рывка при спуске рабочего органа), и настройки, необходимой для конкретного изделия времени срабатывания золотника 6, в линии управления установлены два регулируемых дросселя с обратными клапанами.
Регулировка этих дросселей осуществляется винтами настройки времени 12 и 73. Торможение производится как при опускании, так и при подъеме рабочего органа. Для торможения только в одном направлении к тормозному гидроклапану должен присоединится обратный гидроклапан.
Поток рабочей жидкости из линии управления и дренажных отверстий может отводиться по трубам от присоединительной плиты или непосредственно от корпуса клапана. К тормозному клапану может прифланцовываться обратный клапан, соответствующей установкой которого определяют направление потока при торможении гидродвигателя - от А к В или от В к А. Если обратный клапан не установлен, то торможение осуществляется при обоих направлениях потока. К тормозному клапану может быть присоединен также дополнительный предохранительный клапан.
Тормозные клапаны указанных типов используют для торможения лебедок грузоподъемных механизмов и гидроцилиндров телескопических стрел гидравлических экскаваторов.
Для поддержания заданной оператором скорости перемещения рабочих органов, движущихся под действием попутной внешней нагрузки, и обеспечения фиксации положения рабочего оборудования в гидросистемах самоходных машин применяются клапаны патронного исполнения для встраивания в панели и индивидуальные корпуса. Общий вид такого тормозного гидроклапана и его гидросхема представлены на рис. 9.

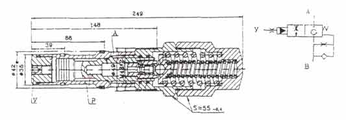

рис. 11 Общий вид тормозного клапана патронного исполнения
Гидроклапан тормозной представляет собой устройство, обеспечивающее разъединение подводящей А и отводящей В полостей при отсутствии давления управления в полости У и соединение их через регулируемый дроссель, величина проходного сечения которого зависит от величины давления управления. Клапаны можно устанавливать в гидросистеме в любом положении. При монтаже необходимо обеспечить свободный доступ к клапану, особенно к регулировочному винту.
Ограничители расхода
Ограничителем расхода называется клапан, предназначенный для ограничения расхода в гидросистеме или на каком-либо ее участке.

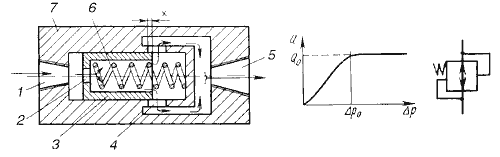

Принципиальная схема ограничителя расхода приведена на рис.12. Он состоит из подвижного поршня 3 и нерегулируемой пружины 6, помещенных внутри корпуса 7. В поршне имеется калибровочное отверстие 2 (нерегулируемый дроссель), а корпусе - окна 4. В сочетании с поршнем 3 окна 4 представляют собой регулируемый дроссель. В исходном положении пружина стремится передвинуть поршень в крайнее левое положение и открыть окна 4. При включении ограничителя расхода в гидросистему жидкость поступает в отверстие 1 и далее проходит через дроссель 2 и окна 4 к отверстию 5. При достижении жидкости через ограничитель расхода у дросселя 2 создается перепад давлений. При увеличении расхода перепад давлений увеличивается и поршень перемещается вправо, частично или полностью перекрывая окна 4. Когда расход в гидросистеме уменьшится, перепад давлений также уменьшится и поршень переместится влево, увеличив открытие окон.
рис. 12 Ограничитель расхода – принципиальная схема.
Список использованной литературы
«Объемные гидравлические приводы» Т. М. Башта и др.-М.: Машиностроение, 1969 г.
«Гидравлика, гидромашины и гидроприводы.» Учебник для машиностр. Вузов Т. М. Башта, С. С. Руднев, Б. Б. Некрасов и др. 2-е изд. перераб.-М.: Машиностроение, 1928г
