Рис. 7.2. Деталі колісного циліндра: 1 - поршень у зборі; 2 - корпус циліндра; 3- упорний гвинт; 4 - упорне кільце; 5 - сухарі; 6 - пружина; 7 - опорна чашка; 8 - ущільнювач; 9 - поршень; 10 - захисний ковпачок.
При оптимальному зазорі між колодками і барабаном при гальмуванні колодки розсовуються до вибору зазору 1,25-1,65 мм між буртиком гвинта і буртиком завзятого кільця. Зазначений зазор забезпечує хід колодок для створення максимального гальмового моменту.
При зносі накладок зазор 1,25-1,65 мм усувається цілком, буртик на упорному гвинті 10 притискається до буртику кільця 9, унаслідок чого упорне кільце зрушується слідом за поршнем на величину зносу. З припиненням гальмування, зусиллям стяжних пружин поршні зрушуються до упора сухарів у буртики завзятих кілець. Так підтримується оптимальний зазор у гальмовому механізмі [6].

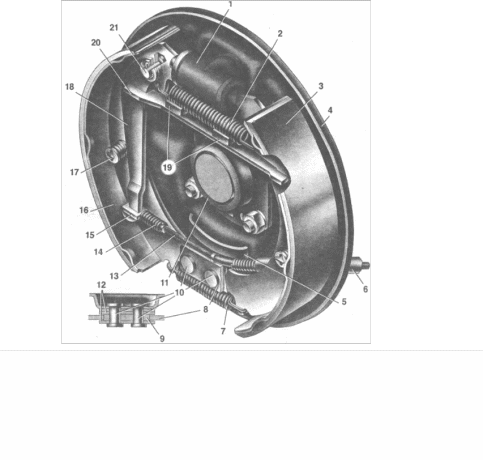

Рис.7.3. Гальмовий механізм заднього колеса: 1 - колісний циліндр; 2 - верхня стяжна пружина колодок; 3 - накладка колодки; 4 - щит гальма; 5 - внутрішня пластина; 6 - оболонка заднього троса; 7 - нижня стяжна пружина колодок; 8 - передня гальмова колодка; 9 - опорна пластина колодок; 10-заклепки; 11 - оливовідбивач; 12 - направляюча пластина колодок; 13 - задній трос стоянкового гальма; 14 - пружина заднього троса; 15 - накінечник заднього тросу; 16 - задня гальмова колодка; 17-опорна стійка колодки; 18-важіль ручного приводу колодок; 19 - гумові подушки; 20 - розпірна планка колодок; 21 - палець важеля ручного приводу колодок.
