Поворот при плавании судна про­тив волны совершают как вправо, так и влево, позволив судну ували­ваться под ветер и уменьшив ход до минимального. Поворот судна начи­нают перекладкой руля на борт (30—35^е) и дают полный ход, когда корма окажется на обратном склоне крутой волны. Во время поворота, при подходе высоких волн с кормо­вых углов руль следует отводить к ДП заблаговременно. По окончании поворота изменением скорости хода вывести судно из зоны усиленной качки.

Поворот при плавании судна по волне начинают, когда на обратном склоне последней из серии крупных волн окажется носовая часть судна с таким расчетом, чтобы вторая поло­вина поворота выполнялась в период относительно спокойного волнения. Если у судна перед поворотом период бортовой качки больше периода волн, то первую половину поворота выполняют на малом ходу, а вто­рую— как можно быстрее, не наби­рая большой инерции хода.

В другом случае, когда перед пово­ротом период бортовой качки меньше периода волн, тогда первую полови­ну нужно выполнять на большом ходу, а вторую как можно быстрее, но не набирая большой инерции хода.

При спасательных работах на сильном волнении рекомендуется применять выпуск масла как с аварийного судна, так и с судна, производящего спасательные работы. Выпуск масла значительно облегчает производство маневров, при этом следует помнить, что суда всегда дрейфуют быстрее, чем распространяется поверхностный слой выпускаемого масла.

1. Спуск и подъем шлюпки спасателем с наветренной стороны аварийного судна Судно, оказывающее помощь, подходит к аварийному судну с его наветренной стороны, спускает с своей подветренной стороны шлюпку и держится на возможно короткой дистанции от аварийного судна, маневрируя таким образом, чтобы, не создавая опасности для себя, уменьшить путь для возвращения шлюпки, посланной к аварийному судну.

2. Спуск и подъем шлюпки спасателя с подветренной стороны аварийного судна Спасатель выпускает за борт масло и спускает шлюпку с подветренной стороны аварийного судна. Шлюпка, находясь в слое масла, выпущенного спасателем, фактически удерживается на месте, дожидаясь аварийного судна, которое дрейфует по направлению к шлюпке. Таким образом шлюпка работает по снятию людей, находясь под защитой (от ветра и зыби) аварийного судна.

3. Спуск шлюпки спасателя с наветренной стороны аварийного судна и подъем ее с подветренной стороны спасателя Этот способ рекомендуется применять в тех случаях, когда всех людей с аварийного судна можно снять за один рейс шлюпки. Если выпуск масла с терпящего бедствие судна невозможен, спасатель выпускает масло с подветренной стороны аварийного судна и переходит на его наветренную сторону. В то время, когда оба судна, дрейфуя по ветру и зыби, окажутся в районе поверхности воды, покрытой маслом, спасатель спускает с своей подветренной стороны шлюпку.

Шлюпка идет к аварийному судну по ветру и волне под прикрытием спасателя. После того, как шлюпка подойдет к аварийному судну, спасатель переходит к нему с подветренной стороны и выпускает вновь масло, создавая на обратном пути следования шлюпки поверхность воды, покрытой маслом. Таким образом шлюпка возвращается к спасателю по ветру и зыби под прикрытием аварийного судна.

4. Поддержка шлюпки у аварийного судна на тросе спасателя Судно-спасатель подходит к аварийному судну с наветренной стороны и спускает шлюпку, на которую подан манильский трос. Этот трос должен быть закреплен так, чтобы его можно было травить и выбирать со шлюпки. Шлюпка следует к аварийному судну под веслами, а спасатель держится около аварийного судна на расстоянии, равном вытравленному манильскому концу, дающему возможность шлюпке держаться безопасно у борта аварийного судна и быть подтянутой на конце обратно к спасателю. При таком выполнении маневра шлюпка, находящаяся с подветренной стороны спасателя, хорошо держится на волне. Спасатель должен маневрировать с таким расчетом, чтобы его шлюпка подходила к аварийному судну перпендикулярно. Следует помнить, что шлюпка может попасть в опасное положение, когда спасатель для сохранения необходимого расстояния между судами, маневрируя, вынужден будет давать задний и передний ход. Указанный способ целесообразен, когда шлюпке необходимо сделать несколько рейсов и когда спасатель имеет хорошую маневренность.

5. Отбуксирование шлюпки спасателя к аварийному судну В тех случаях, когда шлюпка не в состоянии управляться вследствие плохих условий для ее самостоятельного маневрирования, спасатель может ее отбуксировать к аварийному судну. Для выполнения этого маневра на шлюпку подается и на ней крепится манильский трос, который должен быть вытравлен на такую длину, которая не ограничивала бы маневренность шлюпки. Во время шторма, при сильном волнении, иногда шлюпку удается опустить, но не всегда представляется возможность поднять ее обратно на судно, так как подъем шлюпки связан с большим риском для людей, находящихся в ней. В этом случае, подняв людей на борт судна, шлюпку оставляют в море.

Следует иметь в виду, что дрейфующее аварийное судно обычно имеет крен в сторону подветреиного борта. С борта часто свешиваются различные концы, шлюпочные тали, поломанные леера и др. предметы, поэтому при подходе шлюпки необходима большая осторожность, имея в виду, что шлюпку может ударить о борт дрейфующего судна, а три отходе шлюпки от него часто трудно оторваться от борта вследствие большего дрейфа судна, чем шлюпки.

Следует также помнить, что обычно люди с гибнущего судна бросаются в подходящую к борту шлюпку, создавая опасность для самой шлюпки. Лучше подходить на шлюпке с подветренной стороны аварийного судна к носовой или кормовой части корпуса, избегая попасть под подзор. Получив с борта судна конец, следует удерживать шлюпку перпендикулярно к судну в безопасном расстоянии.

Спасаемые люди должны по концу перебираться на шлюпку или бросаться за борт в воду с надетыми на себя спасательными нагрудниками, откуда людей подбирают на шлюпку. Если вследствие сильного волнения нельзя использовать шлюпки, снятие людей с аварийного судна производится путем устройства леерного сообщения между судами, использовав для этой цели ракетный линь. Расстояние между судами следует держать возможно коротким. В этом случае спасателю целесообразно держаться кормой к корме аварийного судна и, дрейфуя вместе ним, поддерживать установленное расстояние между обоими судами, маневрируя машиной. Для спуска и подъема коллек­тивных спасательных средств суда снабжены шлюпбалками, конструк­ция которых должна обеспечивать безопасный спуск спасательного средства с полным количеством людей и снабжения при крене судна на любой борт до 20 и дифференте 10°.

Практическое решение задач с помощью универсальной

диаграммы качки

Для выбора безопасных курсов и скоростей следует пользоваться уни­версальной диаграммой качки. Диа­грамма показывает характер измене­ния видимых параметров волн любой длины в зависимости от изменения курса и скорости судна. Построена она для системы волн при регуляр­ном волнении. При волнении, кото­рое принято считать нерегулярным, всегда возможно выделить преобла­дающую систему волн, измерить на­правление их бега и видимые перио­ды. Диаграмма получила название универсальной, так как позволяет решать многие задачи судовожде­ния.

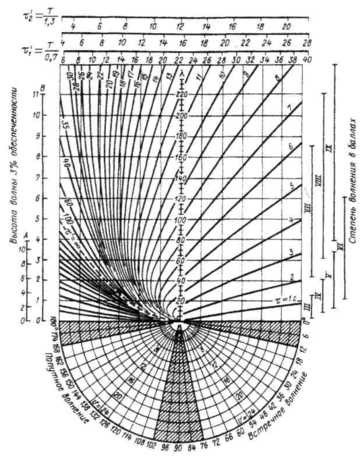

Универсальная диаграмма качки состоит из двух частей (рис. 1). Нижняя часть диаграммы представ­ляет собой семейство концентриче­ских полуокружностей и пучок лу­чей из их центра. Каждая полуок­ружность соответствует определен­ной скорости судна в узлах, а каж­дый луч — определенному курсовому углу в градусах направления фонда волны. Наиболее сильная бортовая качка в секторе 78—102°, а в сек­торе 0—12° и 168—180° наиболее сильная килевая качка. Курсовые углы фронта волны даны в двух значениях: 6 и 174°; 12 и 188°; 18 и 162° и т. д. Удобство такой разбив­ки градусной сетки обусловлено тем, что курсовой угол фронта волны от­носительно ДП судна может быть взят как по правому, так и по ле­вому борту.

Верхняя часть диаграммы пред­ставляет собой семейство кривых.

На диаграмме фронт волны распо­ложен из центра О вертикально вверх. По этой вертикальной оси диаграммы нанесены длины волн от 10 до 240 м. Положение ДП судна, параллельное осевой вертикали диа­граммы, соответствует судну, идуще­му лагом к волне, и соответствует курсовому углу q = 0°, а положение, параллельное осевой горизонтали, соответствует курсу, который совпа­дает с направлением бега волны или навстречу бегу волны q = 90°.

Направление бега волны является исходным для графического решения задач с помощью диаграммы. Гори­зонтальная ось — это проекция ско­рости хода судна на направлении бега волны.

Верхняя часть диаграммы пред­ставляет собой семейство кривых, где каждая кривая соответствует определенному значению видимого периода волн т. В левой части ниж­ней половины диаграммы, располо­женной левее пунктирной кривой,  = оо соответствует случаям, когда скорость бега волны больше скорости судна, а верхняя половина диаграммы соответствует случаям, когда скорость бега волны меньше скорости судна.

Рис. 1. Универсальная штормовая диаграмма

Пассивная штормовая стабилизация корабля достигается за счет заострения ватерлинии в оконечностях корпуса и скругления формы шпангоутов в его средней части. При этом главной архитектурной особенностью такой стабилизации всегда является исключение чрезмерных объемов в надводной части герметичного корпуса, а также всяческое снижение высоты и площади парусности палубных надстроек и мачт. Последнее ограничение неприемлемо для большого класса малых плавсредств и крупных судов, таких как:

• спасательные шлюпки, имеющие относительно малую собственную массу и большой внутренний объем для размещения пассажиров;

• паромы, размещающие в своем корпусе колесную технику;

• авианесущие корабли, нуждающиеся в просторных ангарах и высоких полетных палубах;

• все классы скоростных глиссирующих судов и гидросамолетов.

Большой запас плавучести, по какой бы причине он ни придавался морскому судну, всегда крайне отрицательно влияет на безопасность штормового плавания, так как он всегда приводит к резкой качке, слемингу, зарываемости под гребнями крутых волн и, как следствие, к неизбежной опасности захвата и опрокидывания корабля под ударами шторма в случае выхода из строя его двигателей или движителей. Тем не менее, исторический опыт кораблестроения уверенно демонстрирует эффективность методов активного штормового плавания легконагруженных судов. Все эти методы ориентированы на активное штормовое маневрирование корабля, способного противопоставить штормовой стихии энергию своих двигателей или парусного вооружения, находящихся под непрерывным контролем ходовой вахты и активным управлением.

С каждой из штормовых волн судно с большой парусностью и высоким надводным бортом неизбежно вступает в активное динамическое взаимодействие, интенсивность которого приводит к огромным нагрузкам на корпус, нарушающим его прочность, и к интенсивной качке, делающей условия обитания на борту такого судна невыносимыми. В реальной морской практике ходовая вахта старается выбрать такой курс и такую скорость хода судна, при которых воздействия шторма менее всего угрожают безопасности плавания. В зависимости от архитектуры судна, таким оптимальным режимом штормового плавания будет либо ход по ветру, либо лагом к волне, либо курсом носом на волну. Во всех этих режимах требуется повышенная надежность движителей и рулевых устройств, а также достаточно высокий опыт управления судном у капитана, его вахтенного помощника и рулевого, так как любая малейшая ошибка в штормовом маневрировании, совершенная на ходовом мостике, может привести к катастрофе.

Для надежного определения места с помощью РЛС необходи­мо быть уверенным в правильном опознании объектов, наблю­даемых на экране индикатора. Наиболее точно могут быть опоз­наны объекты, называемые точечными ориентирами. К ним от­носятся обозначенные на карте небольшие островки, отдельно лежащие камни, скалы, плавучие знаки навигационного ограж­дения, оконечности молов и причалов, а также радиолокацион­ные маяки-ответчики.

Хорошее изображение, отвечающее по форме очертаниям берега на карте, дают высокие обрывистые берега. Такой берег может быть опознан достаточно уверенно. Низменные песчаные мысы, плоское побережье, покрытые снегом пологие берега, пла­вучий лед рассеивают энергию и могут не давать эхо-сигналов. В результате этого возвышенные полуострова, соединяющиеся с основным берегом низкими перешейками, могут изображать­ся на экране РЛС как острова. Если мыс имеет пляж, за кото­рым лежит обрывистый склон, то при пеленговании или изме­рении расстояния до такого мыса легко ошибиться, так как урез воды на определенных расстояниях радиолокатор не обна­ружит. Ошибки при измерении расстояний до берега особенно вероятны в морях, имеющих низкие берега и значительные ко­лебания уровня воды.

Обычно уже на расстоянии от 15 до 8 миль изображение на экране индикатора достаточно верно передает очертания береговой черты, что позволяет сопоставлять его с кар­той.

Для определения места могут быть использованы радиолока­ционные расстояния до опознанных на экране РЛС объектов или пеленги этих объектов.
