Рис. 2. Структурные схемы взаимосвязи систем
Под структурой системы принято понимать множество возможных отношений между подсистемами и элементами внутри системы. Структуры реализуются при помощи связей, осуществляющих взаимодействие между подсистемами (элементами). По характеру взаимодействия различают прямые и обратные связи. Этим выражается направленность передачи управляющей и контрольной информации между подсистемами. Часто структура выражает только соотношение между подсистемами по управлению (подчиненность).
В диспетчерском управлении железнодорожным транспортом получили распространение иерархические централизованные структуры (рис. 1.2, д). В этом случае каждый более высокий уровень управления имеет радиальные связи с однотипными управляемыми системами. Число систем на каждом уровне зависит от сложности целевых функций и управляемых систем.
Главной причиной появления любой иерархии является несоответствие между сложностью объекта управления и способностью управляющего органа охватить и переработать информацию об объекте с требуемой точностью в заданное время. Действительно, любой сложный производственный процесс требует своевременного формирования согласованных с другими процессами правильных решений, ведущих к цели.
Всем иерархическим системам управления присущи следующие основные особенности:
последовательная вертикальная соподчиненность;
правом вмешательства в действие любой системы обладает только система вышестоящего уровня;
действия любой системы фактически зависят от исполнения своих функций управляемыми подсистемами;
более высокие уровни управления имеют дело с более крупными подсистемами и более широкими аспектами поведения всей системы в целом, т.е. чем выше уровень, тем больше общность отображения объекта управления;
более высокий уровень управления имеет больший период выработки управляющего решения из-за необходимости сбора и обработки большего количества разнородной информации;
чем выше уровень управления, тем больше неопределенностей в выработке математически точной программы управления объектом.
Основным видом управления в иерархических системах является программное (командное) управление. Для эффективного функционирования систем при таком управлении необходима хорошо отлаженная технология информационного обмена между уровнями, позволяющая достаточно оперативно и полно отражать управляемый объект. Однако практически в сложной иерархической системе это сделать трудно и поэтому все недостатки в информационном обмене оборачиваются потерей эффективности управления.
При недостаточно полном отражении объектов управления вышестоящими уровнями более эффективной является передача управляемой подсистеме не программы, а критерия для выработки программы управления в подсистеме на основе оценки ситуации. Такой способ называется рефлексивным управлением.
В нестандартных ситуациях или при неполном отражении состояния среды и системы для выбора правильной формы поведения может использоваться метод адаптивного управления. Он предполагает втягивание систем в однотипное поведение на основе подражания наиболее эффективным образцам.
Вообще любые формы поведения сложных систем (кибернетических, биологических, общественных) могут быть представлены той или иной комбинацией программного, адаптивного и рефлексивного управлений, доля которых колеблется в зависимости от ситуации на входах и глубины исходной информации в системе.
В кибернетических системах и внутреннее и внешнее управления являются программными, так как другие виды управления еще не имеют технической реализации (в автоматических системах).
Однако адаптивное и рефлексивное управления используются в сложных технологических системах с людьми и автоматизированными подсистемами и, в частности, в диспетчерском управлении железнодорожным транспортом.
Например, если самый нижний уровень управления обеспечивает выбор программы управления на основе оценки входной информации от объектов и командных предписаний от вышестоящего уровня, то уже второй уровень, имеющий в управлении несколько однотипных систем, может использовать адаптивную или рефлексивную форму управления.
На железнодорожном транспорте нижним (первым) уровнем иерархии диспетчерского управления является система управления движением на участке поездным диспетчером.
На крупных станциях диспетчерское руководство осуществляет сменный маневровый диспетчер.
В управлении у поездных и маневровых диспетчеров находится ряд однотипных технологических подразделений, непосредственно управляющих объектами железнодорожного транспорта. Техническое оснащение диспетчерского управления наиболее развито пока только для выполнения основных задач поездных и станционных (маневровых) диспетчеров.
Поездной диспетчер руководит движением поездов на участке (диспетчерский круг) железной дороги, содержащем ряд станций. Протяженность участка зависит от размеров движения и объема грузовой работы.
Основными приемами диспетчерского регулирования движения поездов являются: сокращение времени стоянок поездов; ускорение хода поезда по перегонам относительно скорости, предусмотренной расписанием; изменение пунктов и порядка скрещения, обгона и технических стоянок поездов; использование неправильного пути на двухпутных линиях (параллельное движение в одну сторону по двум путям); отправление поездов вслед; пропуск сдвоенных поездов; первоочередной пропуск опаздывающих поездов или применение скоростного подталкивания; регулирование подхода поездов к станциям. Любые регулировочные задания диспетчера заблаговременно передаются дежурным по станциям и другим ответственным лицам для исполнения.
Объем работы поездных диспетчеров велик, особенно по сбору и обработке информации о состоянии участка (почти 70 % рабочего времени), поэтому большое значение для улучшения организации движения имеют технические средства, облегчающие деятельность диспетчеров. Наиболее эффективны устройства диспетчерской централизации, т.е. совокупность устройств электрической централизации (ЭЦ) на станциях, автоблокировки (АБ) на перегонах между станциями и системы телемеханики, объединяющей территориально рассредоточенные объекты ЭЦ и АБ в единую систему управления. Если для диспетчера организуется только сбор информации о состоянии объектов на перегонах и станциях, то такую систему принято называть системой диспетчерского контроля (ДК). Если диспетчер имеет возможность не только контролировать, но и управлять объектами ЭЦ и АБ, речь идет о системе диспетчерской централизации (ДЦ).
Для служебных переговоров со станциями, входящими в участок, поездному диспетчеру предоставляются специальные средства телефонной связи, охватывающие телефоны дежурных по станциям, операторов, дежурных по локомотивным депо, подменным пунктам, тяговым подстанциям, телефоны локомотивных диспетчеров и энергодиспетчеров. Кроме того, поездной диспетчер имеет средства поездной радиосвязи, предназначенной для служебных переговоров с машинистами поездных локомотивов.
Маневровый диспетчер на станциях имеет радиосвязь с машинистами маневровых локомотивов и телефонную связь с необходимыми технологическими подразделениями станции.
Оперативным руководством движением поездов в пределах отделения дороги занимается отдел движения, имеющий сменных старшего диспетчера, дежурных по отделению и поездных диспетчеров. Естественно стремление разместить поездных диспетчеров в одном месте. В этом случае каждый диспетчерский участок отображается самостоятельными средствами ДЦ, но в совокупности возникает отражение ситуации по всему отделению дороги.
Для повышения эффективности диспетчерского управления постоянно стремятся к увеличению зоны действия диспетчера. С этой целью системы ДЦ совершенствовались в направлениях увеличения информационной емкости и скорости передачи сообщений.
Однако обратной стороной расширения зоны управления становится перегрузка диспетчера нетворческой работой, снижающей его возможности по оптимизации управления. Отсюда другая постоянная тенденция в развитии систем ДЦ — автоматизация повторяющихся операций управления вплоть до создания автодиспетчера.
Первые установки, автоматически устанавливающие маршруты в системах ДЦ, появились в 60-х гг. Были испытаны программно-задающие устройства, рассчитанные на автоматическую установку маршрутов по графику движения, оборудован опытный участок системой “Автодиспетчер участковый”, в которой на управляющую ЭВМ возлагались также задачи по выбору оптимального графика движения на основе оценки фактического состояния на участке.
Позднее были проведены испытания системы “Автодиспетчер станционный”, предназначенной для оптимального управления работой крупной станции. Сразу отметим, что в целом эти системы себя не оправдали, на отечественных железных дорогах получили распространение лишь сравнительно простые системы автоматической установки маршрутов на промежуточных станциях.
Основной причиной низкой эффективности управления в системе “Автодиспетчер” является недостаточное информационное отражение объекта управления, т.е. управляющая ЭВМ поставлена в такие условия, когда программа управления выбирается по весьма неточному описанию состояния диспетчерского участка. Объясняется это прежде всего тем, что основным источником информации для регулирования движения в системе “Автодиспетчер” являются устройства электрической централизации и автоблокировки. Однако в силу своего назначения - контролировать условия безопасности — эти системы оперируют данными только о состоянии стрелок, светофоров и рельсовых цепей, т.е. стационарных путевых объектов. Для принятия правильного управляющего решения по организации движения диспетчером или ЭВМ данных в системе “Автодиспетчер” явно недостаточно.
Действительно, чтобы принять решение об установке того или иного маршрута, предварительно необходимо оценить ситуацию на станции по многим составляющим технологического процесса. Поскольку конечной целью перевозочного процесса является целенаправленное перемещение подвижных единиц (поездов, вагонов, локомотивов), для организации любого перемещения исходным является точное знание места, назначения и состояния каждой единицы, технологического состояния систем и подразделений, т.е. полное информационное описание объектов управления (моделирование).

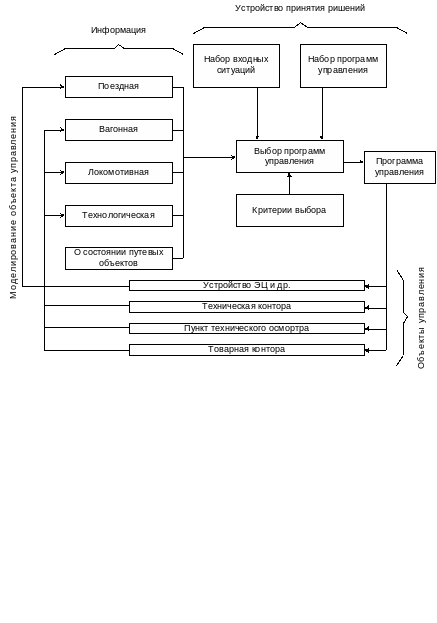

Рис.1.3. Схема информационных моделей системы управления станцией.
Таким образом, при диспетчерском управлении движением на станции или участке в системе должны быть следующие информационные модели (рис. 1.3): поездная, вагонная, локомотивная, технологического состояния станции и состояния путевых объектов (стрелок, светофоров и т.д.). На основе оценки ситуации по этим моделям может быть выбрано управляющее решение, конечно же, более эффективное, чем при использовании информации только о состоянии путевых объектов.
Таким образом, для автоматизации управления движением необходимы технические средства, отражающие состояние станции или участка по всем технологическим составляющим. Исходя из этого, можно решать вопрос и о том, какая система диспетчерского управления лучше — автоматическая или автоматизированная?
Принципиальным различием между ними следует считать способ принятия управляющего решения в системе. В автоматической системе решение выбирает техническое устройство (ЭВМ и т.п.), а в автоматизированной эти функции выполняет человек. Разумеется, в автоматизированной системе и некоторые другие функции могут выполняться человеком, т.е. распределение обязанностей между человеком и техническими средствами может быть различным, но главное — как принимаются решения?
Нетрудно заметить, если на входе решающего устройства состояние объекта управления представлено точно и эта ситуация стандартная (предусмотренная), то в подобных условиях решения техническим устройством будут приниматься оперативнее. В тех же случаях, когда формализованное информационное описание состояния объекта управления в системе не является полным и для снятия неопределенности в ситуации требуется привлечение дополнительных данных из других источников, то управляющие решения, принимаемые человеком, оказываются лучше.
В системах диспетчерского управления наиболее перспективно комбинированное управление, т.е. сочетание управляющей ЭВМ с диспетчером-оператором. В этом случае ЭВМ должна оперативно выполнять наиболее трудоемкую работу по оценке входной информации и выдавать оператору рекомендации (советы) по управлению, которые могут быть приняты или отвергнуты им с учетом известной ему дополнительной неформализованной информации.
В стандартных ситуациях из режима совета ЭВМ легко может быть переведена в режим автоматического управления. Однако предпочтительнее все же сохранять за оператором функции окончательного выбора управляющего решения, так как для обратного перехода от автоматического управления потребуется значительное время на восприятие оператором сложившейся ситуации в системе.
Таким образом, введение средств автоматизации диспетчерского управления объективно ведет к расширению зоны управления из одного пункта.
При ДЦ имеется возможность управления объектами ЭЦ: диспетчером с центрального пульта; с местного пульта ЭЦ (резервное); с маневровых колонок (местное). Работа с резервного пульта или местное управление возможны только с разрешения диспетчера.
Обычно на диспетчерском участке крупные станции постоянно сохраняются дежурными по станции на автономном управлении. Некоторые станции диспетчерского участка могут передаваться на местное управление на длительное время (сезон). Такое управление часто называют сезонным.
На станциях, передаваемых в отдельных случаях с диспетчерского управления на местное, управление осуществляется начальником станции или составителями по разрешению диспетчера.
Любая используемая на участке железной дороги система ДЦ должна удовлетворять основным требованиям Правил технической эксплуатации железных дорог Российской Федерации (ПТЭ), т.е. обеспечивать:
управление из одного пункта стрелками и сигналами ряда станций и перегонов;
контроль на аппарате управления за положением и занятостью стрелок, занятостью перегонов, путей на станциях и прилегающих к ним блок-участков, а также повторение показаний входных и выходных светофоров;
возможность перехода при маневровой работе на местное управление стрелками на самой станции;
автоматическую запись графика исполненного движения поездов; выполнение требований, предъявляемых к ЭЦ и АБ. Новые системы ДЦ должны обеспечивать возможность изменения направления движения поездным диспетчером при ложной занятости блок-участков и контроль исправности работы переездной сигнализации.
