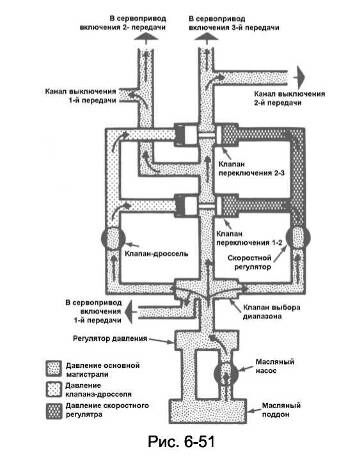

За счёт большей жёсткости пружины, установленной в клапане переключения 2-3, клапан остается на этом этапе управления АКПП неподвижным. Дальнейшее увеличение скорости автомобиля приводит к тому, что сила давления скоростного регулятора становится способной переместить и клапан переключения 2-3. В этом случае давление основной магистрали поступает в сервопривод включения третьей передачи и подается к клапану выключения второй передачи (рис.6-51).

Дальнейшее движение автомобиля при неизменном положении педали управления дроссельной заслонкой и неизменных внешних условиях движения будет происходить на третьей передаче.

Однако следует отметить, что если не предпринять дополнительных мер, то состояние коробки передач при движении на второй или третьей передачах будет неустойчивым. Небольшое отклонение педали в сторону увеличения угла открытия дроссельной заслонки, и в результате увеличения TV-давления в коробке произойдет понижающее переключение. К такому же эффекту приведет и небольшое уменьшение скорости движения автомобиля, вызванного, например, незначительным подъемом. В дальнейшем опять-таки из-за небольшого отпускания педали управления дроссельной заслонкой или восстановления скорости движения автомобиля АКПП вновь произойдет повышающее переключение. И этот процесс может многократно повториться. Такие колебательные переключения передач нежелательны, и необходимо защитить коробку передач от их воздействия.

Для защиты АКПП от воздействия многократно повторяющихся повышающих и понижающих переключений в гидросистеме предусматривается гистерезис между скоростями, при которых происходят повышающие переключения, и скоростями, на которых в АКПП осуществляются понижающие переключения. Иными словами понижающие переключения происходят на несколько меньших скоростях, по сравнению со скоростями на которых происходят повышающие переключения. Это достигается весьма простым приемом.

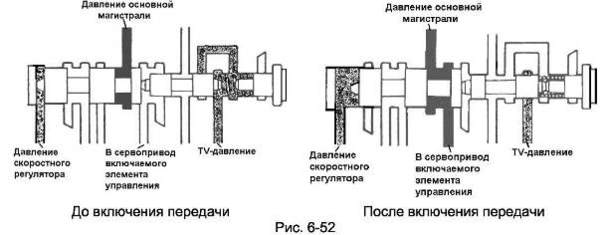

После того, как произошло повышающее переключение (1-2 или 2-3), в соответствующем клапане переключения (1-2 или 2-3) происходит блокировка канала подвода давления клапана-дросселя (рис.6-52). В этом случае силе давления скоростного регулятора, действующей на торец клапана переключения, противодействует только усилие сжатой пружины. Такая отсечка TV-давления от клапана переключения действует как фиксатор для предотвращения включения пониженной передачи и устраняет возможность возникновения колебательного процесса при переключении передач.

Если во время движения водитель полностью отпустит педаль управления дроссельной заслонкой, то автомобиль начнет постепенно замедляться, что автоматически приведет и к снижению давления скоростного регулятора. В момент, когда сила этого давления на клапан переключения станет меньше силы пружины, клапан начнет перемещаться в противоположное положение. При этом основная магистраль перекроется и в АКПП произойдет понижающее переключение.

Режим принудительного понижения передачи (kickdown)

Часто, особенно при обгоне впереди движущегося автомобиля, необходимо развить большое ускорение, которое возможно получить только лишь в случае подвода к колесам более высокого значения крутящего момента. Для этого желательно произвести переключение на пониженную передачу. В системах управления АКПП, как чисто гидравлических, так и с электронным блоком управлении, такой режим работы предусмотрен. Для принудительного переключения на пониженную передачу водитель должен нажать до упора на педаль управления дроссельной заслонкой. При этом, если речь идет о чисто гидравлической системе управления, то это вызывает повышение TV-давления до величины давления основной магистрали и, кроме того, в клапане-дросселе открывается дополнительный канал, позволяющий подвести TV-давление к торцу клапана переключения в обход ранее заблокированного канала. Под действием повышенного TV-давления клапан переключения перемещается в противоположное положение и в АКПП произойдет понижающее переключение. Клапан, с помощью которого осуществляется весь описанный выше процесс, называется клапаном принудительного понижения передачи.

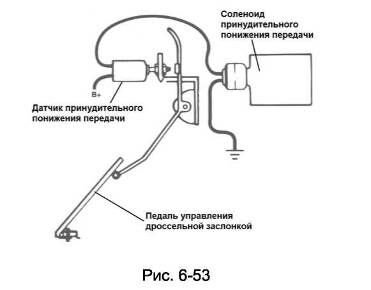

В некоторых трансмиссиях для принудительного включения пониженной передачи используется электропривод. Для этого под педалью устанавливается датчик, сигнал которого в случае нажатия на него поступает на соленоид

принудительного понижения передачи (рис.6-53). При наличии сигнала управления соленоид открывает дополнительный канал подвода максимального TV-давления к клапану переключения.

В случае использования в трансмиссии электронного блока управления все решается несколько проще. Для определения режима принудительного понижения передачи может использоваться так же, как и в предыдущем случае, специальный датчик под педалью управления дроссельной заслонкой или сигнал датчика, определяющего полное открытие дроссельной заслонки. И в том и в другом случае их сигнал поступает в электронный блок управления АКПП, который и вырабатывает соответствующие команды на соленоиды переключения.

2. ЭЛЕКТРОГИДРАВЛИЧЕСКИЕ СИСТЕМЫ УПРАВЛЕНИЯ

Начиная со второй половины 80-х годов прошлого столетия, для управления автоматическими трансмиссиями стали активно использоваться специальные компьютеры (электронные блоки управления). Их появление на автомобилях позволило реализовать более гибкие системы управления, учитывающие гораздо большее, по сравнению с чисто гидравлическими системами управления, число факторов, что, в конечном счете, повысило КПД связки двигатель-трансмиссия и качество переключения передач.

Первоначально компьютеры использовались только для управления блокировочной муфтой трансформатора и в некоторых случаях для управления повышающим планетарным рядом. Последнее касается трехскоростных коробок передач, в которых для получения четвертой (повышающей передачи) использовался дополнительный планетарный ряд. Это были достаточно простые блоки управления, как правило, входящие в состав блока управления двигателем. Результаты эксплуатации автомобилей с подобной системой управления имели положительный результат, что и послужило толчком развития уже специализированных систем управления трансмиссией. В настоящее время практически все автомобили с автоматическими коробками передач выпускаются с электронными системами управления. Такие системы позволяют гораздо точнее управлять процессом переключения передач, используя для этого гораздо больше параметров состояния, как самого автомобиля, так и его отдельных систем.

В общем случае электрическую часть системы управления трансмиссией можно разделить на три части: измерительную (датчики), анализирующую (блок управления) и исполнительную (соленоиды).

В состав измерительной части системы управления, могут входить следующие элементы:

• датчик положения селектора режимов;

• датчик положения дроссельной заслонки;

• датчик частоты вращения коленчатого вала двигателя;

• датчик температуры ATF;

• датчик частоты вращения выходного вала коробки передач;

• датчик частоты вращения турбинного колеса гидротрансформатора;

• датчик скорости автомобиля;

• датчик принудительного понижения передачи;

• выключатель повышающей передачи;

• переключатель режимов работы коробки передач;

• датчик использования тормозов;

• датчики давления.

На анализирующую часть системы управления возложены следующие задачи:

• определение моментов переключения;

• управление качеством переключения передач;

• управление величиной давления в основной магистрали;

• управление блокировочной муфтой гидротрансформатора;

• контроль за работой трансмиссии;

• диагностика неисправностей.

К исполнительной части системы управления относятся различные соленоиды:

• соленоиды переключения;

• соленоид управления блокировочной муфтой
  гидротрансформатора;

• соленоид регулятора давления в основной магистрали;

• прочие соленоиды.

В блок управления поступают сигналы от датчиков, где они обрабатываются и анализируются, и на основании результатов их анализа блок вырабатывает соответствующие сигналы управления. Принцип работы блоков управления всех трансмиссий, независимо от марки автомобиля, примерно один и тот же.

Иногда работой трансмиссии управляет отдельный блок управления, называемый трансмиссионным. Но в настоящее время наметилась тенденция использования общего блока управления двигателем и трансмиссией, хотя, по сути, этот общий блок также состоит из двух процессоров, только расположенных в едином корпусе. В любом случае оба процессора взаимодействуют друг с другом, но при этом процессор управления двигателем всегда имеет приоритет над процессором управления трансмиссией. Кроме того, блок управления трансмиссией использует в своей работе сигналы некоторых датчиков, относящихся к системе управления двигателем, например, датчика положения дроссельной заслонки, датчика частоты вращения коленчатого вала двигателя и др. Как правило, эти сигналы поступаю сначала в блок управления двигателем и затем в блок управления трансмиссией.

Задача блока управления заключается в обработке сигналов датчиков, входящих в систему управления данной трансмиссии, анализе получаемой информации и выработке соответствующих управляющих сигналов.

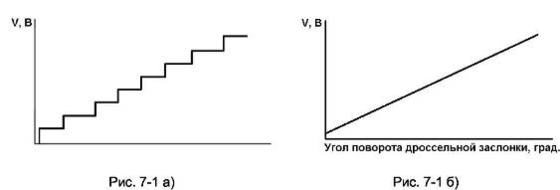

Сигналы датчиков, поступающих в блок управления, могут быть как в форме аналогового сигнала (рис.7-1а) (непрерывно изменяющегося), так и в форме дискретного сигнала (рис.7-1б).

Аналоговые сигналы преобразовываются в блоке управления с помощью аналого-цифрового преобразователя в оцифрованный сигнал (рис.7-2). Полученная информация оценивается в соответствии с алгоритмами управления, находящимися в памяти компьютера. На основе сравнительного анализа поступивших и хранящихся в памяти данных, вырабатываются управляющие сигналы.

В электронной памяти блока управления хранится набор команд по управлению трансмиссией в зависимости от внешних условий движения автомобиля и состояния АКПП. Кроме того, современные системы управления автоматическими коробками передач анализируют манеру управления автомобилем и выбирают соответствующий алгоритм переключения передач.

В результате анализа полученной информации блок управления вырабатывает команды для исполнительных механизмов, в качестве которых в электрогидравлических системах используются электромагнитные клапаны (соленоиды). Соленоиды преобразовывают поступающие к ним электрические сигналы в механическое перемещение гидравлического клапана. Кроме того, блок управления трансмиссией осуществляет обмен информацией с блоками управления других систем (двигателя, круиз-контроля, кондиционера и др.).
