Якорные клюзы палубные и бортовые  слу­жат для направления якорной цепи и уборки якоря. В зави­симости от типа и назначения судна различают клюзы обыч­ные, открытые и с нишей.

Обычные клюзы устанавливают на большинстве транспортных, промысловых и вспомогательных судов; их изготовляют литыми или сварными.

Открытые клюзы, представляющие собой массивную отливку с желобом для прохода якорной цепи и веретена якоря, устанав­ливают в месте соединения палубы с бортом. Их применяют на низкобортных судах, на которых обычные клюзы в виде труб, оканчивающихся бортовыми и палубными раструбами, нежела­тельны, так как через них на волнении на палубу попадает вода.

Клюзы с нишей в бортовой обшивке позволяют убирать якорь заподлицо с обшивкой, уменьшая тем самым возможность повре­ждения при движении во льдах, буксировке и швартовках. Их предусматривают на судах ледового плавания, буксирах, спаса­телях, пассажирских и промысловых судах.

Стопоры предназначены для крепления якор­ных цепей и удержания якоря в клюзе в походном положении. Для этого используют винтовые кулачковые стопоры, закладные стопоры (стопоры с закладным звеном) и эксцентриковые (на малых судах). Для более надежного закрепления якоря служат дополнительные цепные стопоры  короткие цепные смычки, про­пускаемые через якорную скобу и закрепляемые двумя концами к обухам на палубе. С помощью талрепа, включенного в один конец цепи, подтягивают якорь в клюз до плотного прилегания лап к наружной обшивке. Глаголь-гак, включенный в другой ко­нец цепи, служит для быстрой отдачи стопора.

Швартовное и кранцевое устройства.

Швартовное устройство служит для обеспечения надежной сто­янки судна у пирса или около другого плавучего сооружения (судна, бочки, дебаркадера). Крепят, как правило, судно, уста­навливаемое бортом к стенке, с помощью канатов, назы­ваемых швартовами. Раньше в качестве швартовов применяли только растительные (сизальские, манильские, на небольших судах  пеньковые) или стальные тросы (имеющие не менее 144 проволочек и 7 сердечников). В последнее время появились более легкие, прочные и долговечные швартовы из волокон капрона, нейлона, полипропилена и других синтетических материалов. На танкерах, перевозящих нефтепродукты 1-го разряда, сталь­ными тросами разрешается пользоваться только на палубах над­строек, если по ним не проходят трубопроводы приема и выдачи груза. Применять на танкерах тросы из искусственного волокна можно только по специальному разрешению Регистра (так как при разрыве таких тросов образуются искры от раз­рядов статического электричества). Диаметр стального троса или длину окружности растительного троса определяют по Правилам Регистра в зависимости от размеров надводной части корпуса и настроек судна.

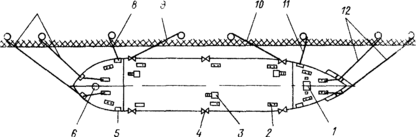

Схема швартовного устройства и расположение швартовов при швартовке лагом.

1  брашпиль со швартовными барабанами; 2  кнехт; 3  швартовная лебедка; 4  швартовный клюз; 5  киповая планка; 6  швартовный шпиль; 7  кормовой про дольный швартов (правый и левый); 8  кормовой прижимной швартов; 9  кормовой шпринг; 10  носовой шпринг; 11  носовой прижимной швартов; 12  носовые про дольные швартовы (правый и левый).

В состав швартовного устройства входят кнехты, клюзы, лебедки и шпили.

Кнехты  стальные или чугунные (литые или сварные) тумбы для крепления швартовов на судне. Кнехты могут быть одинарными и двойными, прямыми и крестовыми. Диаметр тумбы кнехта должен быть равен не менее 10 диаметрам стального швар­това или одной окружности растительного. Для крепления сталь­ных швартовов диаметром менее 8,4 м и растительных окружно­стью менее 60 мм вместо кнехтов служат утки.

Швартовные клюзы  стальные или чугунные от­ливки с овальным отверстием в фальшборте для направления швартова к швартовному кнехту, устанавливаемому около клюза ( не ближе 1,5 м от него). Отверстия клюзов имеют плавные скругленные кромки, исключающие резкий изгиб проходящего через клюз швартова. Чтобы трос из-за трения при движении швартова о кромки клюза сильно не изнашивался, применяют специальные клюзы: универсальные  с двумя парами вертикальных и горизонтальных цилиндрических роликов, между которыми пропускается швартов  и автоматические (поворотные)  с вра­щающейся в клюзе обоймой, имеющей два ролика, между которыми пропущен швартов. На судах, проходящих через Панамский канал, устанавливают специальные панамские клюзы, приваренные к палубе.

В тех местах, где вместо фальшборта имеется леерное ограж­дение, устанавливают киповые планки, которые могут быть с роульсами (от 1 до 3) или без них (на малых судах).

Если нельзя выполнить прямую проводку троса от клюза или киповой планки на швартовный барабан, то на палубе ставят одиночные роульсы.

Для закрепления швартовов на кнехтах служат тросовые стопоры  переносные механические зажимы колодочного или цепного типа. Стопоры крепят за тумбу кнехта или за рым в его корпусе.

Швартовные лебедки, или шпили (паровые, электрические или гидравлические) предназначены для подтягивания судна к пирсу после закрепления на нем швартовов. Для швартовных операций на баке обычно используют швартовные барабаны механизмов якорного устройства (шпиля или брашпиля) В средней части судна и в корме устанавливают специальные швартовные механизмы (на сухогрузных судах используют швартовные барабаны грузовых лебедок).

Швартовные лебедки бывают простые и автоматические. Авто­матические лебедки применяют на танкерах и судах для перевозки навалочных грузов, то есть судах, у которых во время погрузочно-разгрузотаых операций быстро изменяется осадка, что требует частых перешвартовок. При наличии автоматических швартовных лебедок стравливание или вбирание швартовов происходит автоматически, так как лебедка поддерживает постоянное натяжение швартовного троса. Для намотки и хранения швартовов служат вьюшки  барабаны с высокими бортиками, которые приводятся во вращение вручную: либо с помощью выступающего обода, либо от ручного зубчатого привода.

Чтобы предотвратить повреждения борта судна при швар­товке к причалу, особенно при швартовке судов друг к другу в открытом море на волнении, на судах предусматривают кранцевое устройство.

Кранцевое устройство (привальные брусья и кранцы)  мягкие или деревянные подушки, вываливаемые за борт или закрепленные постоянно на борту в местах, наиболее подверженных ударам.

Мягкие кранцы изготовляют в виде подушек из мешков, напол­ненных крошеной пробкой и оплетенных снаружи смоленым пеньковым канатом, либо из резины. В последнее время получили распространение пневматические (резинотканевые надувные) кранцы, а также кранцы в виде резиновых роликов с пружинными амортизаторами. Иногда в качестве кранцев используют навешенные вдоль борта автомобильные покрышки.

Спасательные средства.

Спасательные средства  это совокупность предусмотренных на судне средств спасания пассажиров и экипажа, включающая шлюпочное устройство, спасательные плоты, плавучие приборы и спасательные средства индивидуального пользования.

Шлюпочное устройство предназначено для спа­сения людей в случае гибели судна, а также для сообщения с бе­регом и другими судами во время рейдовой стоянки.

В состав шлюпочного устройства входят: спасательные шлюпки, плоты и капсулы, рабочие шлюпки и разъездные катера, число, конструкцию и вместимость которых определяют в зависимости от количества людей, размеров судна, ха­рактера и района плавания. Также, в состав шлюпочного устройства входят шлюп­балки, служащие для быстрого и безопасного спуска и подъема спасательных шлюпок; приспособления для хранения шлюпок и катеров по-походному (кильблоки, найтовы, чехлы).

Спасательные шлюпки вмещают от 10 до 150 человек. Общее число мест в спасательных шлюпках, уста­навливаемых на каждом борту, должно быть равно: на пассажир­ских, экспедиционных и промысловых судах  половине общего количества находящихся на судне людей; на прочих морских судах дальнего плавания  общему количеству мест на судне. В до­полнение к шлюпкам, а иногда взамен части их (на пассажирских судах  до 25 % мест) устанавливают надувные плоты.

На морских судах неограниченного и ограниченного района плавания на каждом, борту предусматривают по одной моторной (дежурной) шлюпке длиной не более 8,5 м для немедленного использования при падении людей за борт.

Спасательные шлюпки для обеспечения плавучести в случае попадания в них воды снабжают встроенными в корпус воздуш­ными ящиками. Правила регламентируют размеры спасательных шлюпок: длина должна быть не меньше 7,3 м (на малых судах 4,9 м), вместимость  не более 150 человек и масса с людьми и снабжением  не более 20 т.

Спасательные шлюпки изготовляют из дерева, стали, бакелизированной фанеры, а также из легких алюминиево-магниевых сплавов и стеклопластика.

Шлюпки вместимостью до 30 человек допускается оборудовать гребным винтом с ручным приводом. Часть спасательных шлюпок (у грузовых судов  одну, у судов с большим количеством людей  по одной с каждого борта) снабжают мотором, обеспечивающим скорость не менее 6 узлов. Шлюпки вместимостью более 30 человек делают только моторными.

Предусматриваемые на спасательных шлюпках и плотах укрытия людей от непогоды окрашивают в видимый днем ярко-оран­жевый цвет.

Спасательные шлюпки танкеров, в отличие от шлюпок других судов, приспосабливают для безопасного плавания в течение не менее 10 минут в зоне горящих нефтепродуктов при температуре до 200 °С. Поэтому их делают закрытыми и оборудуют специальной системой орошения водой наружной поверхности. Танкерные шлюпки должны иметь мотор, позволяющий развивать скорость не менее 6 узлов. Запас сжатого воздуха на них должен обеспечивать в течение 10 мин пребывание людей и работу двигателя.

Все спасательные шлюпки снабжают веслами, парусом, мачтой, плавучим якорем, двумя топорами (в носу и корме), шлюпочным масляным фонарем, спичками, зажигающимися на ветру, ведрами с черпаками, осушительным насосом, запасом пресной воды (по 3 литра на человека), провизией (из расчета 5000 кал на человека), комплектом рыболовных принадлежностей, аптечкой с медикаментами и таблетками от морской болезни, химическими грелками (по одной 1релке на 10 человек), индивидуальными спасательными средствами, компасом и т.д.

Рабочие шлюпки (одна-две на судно) служат для связи с берегом или с судами, стоящими на рейде, заводки вспомогательных якорей и других работ около судна. Они вмещают всего лишь несколько человек и по размерам значительно меньше спасательных шлюпок. На крупных морских судах кроме рабочих шлюпок для тех же целей используют катера.

Спасательные шлюпки, рабочие шлюпки и катера устанавли­вают на открытых палубах, но не ближе чем на ¹/₄ длины судна от форштевня в защищенных от действия волн местах. При рас­положении спасательных шлюпок в корме расстояние от ахтерштевня кормовой шлюпки до лопастей гребных винтов (так как в этом районе спускать шлюпки небезопасно) не должно быть меньше полуторной длины шлюпки. Шлюпки следует располагать с таким расчетом, чтобы обеспечить безопасные посадку в них людей и спуск при крене судна на любой борт до 20° и дифференте до 10° в течение 30 мин (для пассажирских и промысловых судов не­ограниченного района плавания).

Спасательные шлюпки спускают с помощью шлюпбалок разных типов. Они бывают поворотные (или радиальные), завали­вающиеся и гравитационные.

У поворотных шлюпбалок вываливание шлюп­ки происходит в результате манипуляции со шлюпбалками и шлюпкой вручную, у шлюпбалок заваливающегося типа  в ре­зультате заваливания шлюпбалки с помощью винтового привода. Особенностью наиболее распространенных гравитационных шлюп­балок является то, что вываливание шлюпки происходит под дей­ствием силы тяжести после отдачи стопоров. Эти шлюпбалки отличает быстрота вываливания шлюпки (не более 2 мин), а также надежная работа в условиях антикрена до 20°. Поэтому на пассажирских, наливных судах вместимостью более 1600 peг.т. и на промысловых судах применяют только гра­витационные шлюпбалки. Кроме того, они обслуживают спаса­тельные шлюпки, масса которых в состоянии вываливания равна более 2300 кг, независимо от типоразмера судна, на котором они установлены.
