M = 2.57 1,5 = 3.85кг

• Класс точности паковки устанавливаем в зависимости от технологического процесса и оборудования для её изготовления.

Класс точности Т4

• Группа стали устанавливается исходя из среднего массового содержания углерода и легирующих элементов (Si, Mn, Cr, Ni, Mo, W, V)

Группа стали принимаем М1

(Углерода около 0.22%)

• Степень сложности определяем путём вычисления отношения массы поковки к массе геометрической фигуры, в которую вписывается форма поковки.

Gф=Vф d; Vф = 1.64дм³; d=7.8кг/дм³ ;

Gn/Gф = 3.85/12.8 = 0,3

Степень сложности принимаем С3

- Выбор поверхности разъёма штампа.

Поверхность разъёма называют поверхность соприкосновения верхней и нижней половины между собой. На детали плоскость разъёма штампа выбираем так , чтобы при этом глубина полости штампа была наименьшей, что облегчает заполнение металлом полости штампа и хорошую выемку штампованной поковки из неглубокой полости.

Конфигурация поверхности штампа плоская ( П )

• Исходный индекс определяем для последующего назначения припусков на механическую обработку и допускаемых отклонений размеров. Исходный индекс зависит от массы паковки, марки стали, степени сложности и класса точности паковки.

Исходный индекс принимаем 10

1. Назначение припусков на механообработку, мм.

Диаметр 100мм, чистота поверхности 12.5 припуск 1.3мм

Диаметр 40 мм, чистота поверхности 12.5 припуск 1.2мм

Диаметр 42 мм, чистота поверхности 12.5 припуск 1.2мм

Диаметр 55 мм, чистота поверхности 12.5 припуск 1.2мм

Диаметр 210 мм, чистота поверхности 12.5 припуск 1.4мм

Ширина 8 мм, чистота поверхности 12.5 припуск 1.1 мм

1. Кузнечные напуски

- На наружные поверхности 5⁰

- На внутренние поверхности 7⁰

1. Радиус закругления r=3,6 - наружные углы, r*3=10,8 - внутренние углы.

(Глубина ручья составляет 51мм, масса поковки 3.84кг.)

1. Размеры поковки с припусками на механообработку:

Диаметр 100 + 1.3*2 = 102.5 мм

Диаметр 40 + 1.2*2 = 42.5 мм

Диаметр 42 + 1.2*2 = 44.5 мм

Диаметр 55 + 1.2*2 = 57.5 мм

Диаметр 210 + 1.4 = 211.5 мм

Ширина 8 + 1.1 = 9 мм

1. Допускаемое отклонение размеров:

Диаметр 102.5^+1.3

Диаметр 42.5 ^+1.1

Диаметр 44.5^+1.1

Диаметр 57.5 ^+1.1

Диаметр 211.5^+1.4

Ширина 9^+0.9

1. Допускаемое отклонение от плоскости – 1мм.

10)Допускаемая величина высоты заусенца по контуру обрезки облоя - 3мм.

11) Расчет размеров заготовки :

Диаметр заготовки равен максимальному диаметру поковки D=102мм.

Длинна заготовки: L_заг=4 V_заг/П D², D = 102мм

V_заг = V_пок + V_обл + V_уг;

V_пок = 0,922дм³ – расчитанно по чертежу.

V_обл = 0,08 V_пок = 0,08 0,922=0,07дм³

V_уг = 0,03 (V_пок +V_обл)= 0,03 0,992=0,02дм³

V_заг = 1,02дм³;

Отсюда длина заготовки L_заг = 1,24дм³

12) Выбор усилия КГШП:

Масса поковки равна 3,85кг, значит усилие 20000 кН.

4. Разработка технологии изготовления поковки.

4.1 Технологический процесс горячей объёмной штамповки.

• Транспортирование заготовки со склада. Для этого используют любой транспорт.

• Отрезка заготовки выполняется гидравлическими ножницами усилием 10000 кН при температуре 700 – 450⁰С.

• Наладка оборудования. Проверить на работоспособность ковочные вальцы и КГШП. Ручей штампа смазывают специальным раствором.

• Выборочный контроль размеров заготовки. Проверяют размеры заготовки с помощью измерительных средств.

• Нагрев. Нагрев производится в печи с газопламенным способом нагрева до температуры 1300⁰С.

• Горячая объемная штамповка производится после нагрева заготовки в печи до температуры 1300⁰С, а затем подается на ковочные вальцы для предварительной штамповки, после чего получившуюся заготовку кладут в ручей КГШП при температуре 1280 – 750⁰С.

• После объемной штамповки идет операция обрезки заусенца. Эту операцию производят специальными обрезными прессами с обрезными штампами (например, Пресс КА 9536 усилием 4000 кН), а так же обрезку заусенца можно производить с помощью КГШП при температурном интервале 730 – 630⁰С.

• Для стали Ст3 в роли термообработки можно произвести нормализацию. Температура нормализации 870 – 900⁰С, а затем охлаждение на воздухе. Нормализация производится для придания металлу требуемый уровень механических свойств, для обеспечения необходимую структуру.

• Правка поковки. Эту операцию выполняют для устранения искривлений осей и искажения поперечных сечений, образующихся при затруднённом извлечении поковок из штампа, после обрезки заусенца, а также после термической обработки. Крупные поковки и поковки из высокоуглеродистых и высоколегированных сталей правят в горячем состоянии, либо в чистовом ручье штампа, либо на обрезном прессе, либо на отдельной машине. Мелкие поковки можно править в холодном состоянии после термической обработки на специальном оборудовании (обычно на фрикционных молотах с доской), в правочных штампах, ручьи которых изготовляют по чертежу холодной поковки.

• Очистка поковок от окалины. Очистка обеспечивает условие работы режущего инструмента при последующей механической обработке, а также контроль поверхности поковок. Очистку производят несколькими способами: в барабанах, дробью, травлением.

В барабанах очищают поковки следующим образом. Поковки загружают в барабан с наклонной осью вращения, в котором находятся стальные звёздочки. При вращении барабана поковки трутся и ударяются друг с другом и со звёздочками, благодаря чему и происходит сбивание окалины. При очистке тяжёлых поковок на их поверхности образуются забоины, поэтому таким способом их не очищают.

Дробеструйная очистка заключается в том, что дробь размером 1-3мм с большой скоростью ударяет о поверхность поковок и сбивает с них окалину. Скорость дроби сообщает сжатый воздух в специальных аппаратах. Этим способом очищают мелко- и среднегабаритные поковки. Травлением в водных растворах кислот, нагретых до 40-60 С, очищают крупногабаритные поковки сложных конфигураций.

• Калибровка повышает точность размеров всей поковки или её отдельных участков. Таким образом, последующая механическая обработка ограничивается только шлифованием. Различают плоскостную и объёмную калибровку.

Плоскостная калибровка служит для получения точных вертикальных размеров на одном или нескольких участках поковки, ограниченных горизонтальными плоскостями. При плоскостной обработке поковку правят в холодном состоянии на кривошипно-коленчатых прессах.

Поскольку калибруют с небольшой степенью деформации (менее 5-10%), необходимо заранее предусматривать припуск на калибровку. Причём, с увеличением припуска точность размеров после калибровки уменьшается, а качество поверхности улучшается. Обычная точность после калибровки составляет от 0,1 до 0,25 мм, а допуск при калибровке с повышенной точностью в 2 раза меньше.

Объёмной калибровкой повышают точность размеров поковки в разных направлениях и улучшают качество её поверхности. Калибруют в штампах с ручьями, соответствующими конфигурации поковки. При объёмной калибровке возможно образование небольшого заусенца, который удаляют на наждачном станке. В этом случае калибровка повышает и точность массы поковки. Объёмную калибровку проводят в холодном и горячем состоянии. Холодную калибровку производят на кривошипно-коленных прессах для мелких поковок, так как усилие при объёмной калибровке примерно в 2 раза больше, чем при плоскостной . Горячую калибровку производят при температурах более низких, чем температура конца штамповки, на штамповочном оборудовании.

• Контроль поковки. Контролируют не только готовые поковки, но и изготовление их на всех этапах, начиная от контроля исходных заготовок.

При контроле готовых поковок производят их внешний осмотр, выборочно измеряют геометрические размеры, твёрдость по Бринелю. Размеры контролируют универсальными измерительными инструментами: штангенциркулями, штангенвысотомерами, штангенглубиномерами и др.и специальными инструментами: скобами, шаблонами и контрольными приспособлениями. Несколько поковок из партии иногда подвергают металлографическому анализу и механическим испытаниям. Внутренние дефекты в поковках определяют ультразвуковым методом контроля и просвечиванием лучами Рентгена.

4.2 Штамповка на ковочных вальцах (вальцовка).

Эта штамповка напоминает продольную прокатку в одной рабочей клети, на двух валках которые закрепляют секторные штампы, имеющие соответствующие ручьи.

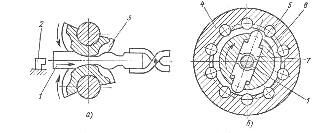

Нагретую заготовку 1 подают до упора 2 в тот момент, когда секторные штампы 3 расходятся. При повороте валков происходит захват заготовки и обжатие ее по форме полости; одновременно с обжатием заготовка выталкивается в сторону подачи.

На вальцах изготовляют поковки сравнительно несложной конфигурации, типа звеньев цепей, рычагов, гаечных ключей и т. п. Кроме того, на вальцах фасонируют заготовки для последующей штамповки, чаще всего на кривошипных горячештамповочных прессах.

Профилируют и штампуют на вальцах в одном или нескольких ручьях. Исходное сечение заготовки принимают равным максимальному сечению поковки, так как при вальцовке происходит главным образом протяжка.

4.3 Устройство и принцип работы деформирующего оборудования и штамповочной оснастки.

К
инематическая схема КГШП

Рисунок 1

1. Ползун;

2. Тормоз

3. Шкив

4. Электродвигатель

5. Приёмный вал

6. Малое зубчатое колесо

7. Большое зубчатое колесо

8. Пневматическая функциональная дисковая муфта

9. Кривошипный вал

10. Шатун

11. Стол пресса

12. Клин

Штамповка на кривошипных горячештамповочных прессах КГШП изготовляют усилием 5-10 мм. Они успешно заменяют и во многих случаях по технологическим возможностям превосходят паро-воздушные штамповочные молоты с массой подающих частей до 10 тонн. КГШП характерно то, что усилие, возникающее при штамповке, воспринимается массивной станиной. На станине пресса установлен электродвигатель. На его валу закреплён шкив, от которого крутящий момент через клиноременную передачу передаётся маховику, закреплённому на приёмном валу. На другом конце этого вала насажана малое зубчатое колесо, находящееся в зацеплении с большим зубчатым колесом со встроенной в него пневматической муфтой включения. Большое зубчатое колесо с муфтой расположено на коленчатом валу, который при вращении приводит в движение шатун с ползуном в направляющие стороны.

Для остановки вращения кривошипного вала после включения муфты служит тормоз. Стол пресса, установленный на наклонной поверхности, может перемещаться клином и тем самым в незначительных пределах регулировать высоту штамповочного пространства. Для обеспечения удаления поковки из штампа пресса имеется выключатели в столе и ползуне. Выталкиватели срабатывают при ходе ползуна вверх. Остановка моховика производится тормозом при включенном электродвигателе.

В отличии от молотов прессы имеют жёсткий график движения ползуна, полный ход которого вверх и вниз одинаков и равен удвоенному радиусу кривошипа. В связи с этим при многоручьевой штамповке невозможно применить протяжной, подкатной, отрубной ручьи. Поковки, требующие использования указанных ручьёв штампуют на КГШП из заготовок периодического проката или предварительно фасонированных на ковочных пальцах. Скорость ползуна в момент соприкосновения верхней части штампа с заготовкой равна 0,3 – 0,8 м/с, то есть в несколько раз меньше скорости базы молота в момент удара. Так как деформация выполняется в каждом ручье за один ход пресса, заготовки должны быть чистыми от окалины во избежании порчи поверхности паковки.

Постоянство величины хода ползуна, большая точность его движения в мощных регулируемых направляющих станины пресса, применение штампов с направляющими колонками и выталкивателями для принудительного удаления поковок обеспечивает большую точность изготовления поковок, с меньшими штамповочными уклонами, припусками, допусками и расходом металла, чем при штамповке на молотах. Выталкиватели размещают в вертикальных отверстиях ручьевых вставок штампа. Во время штамповки рабочей поверхности выталкивателей составляют часть поверхности ручьёв. При обратном ходе ползуна специальный механизм в штампе, приводимый в действие от выталкивателя пресса, поднимает ручьевые выталкиватели, которые выбрасывают поковку из ручья.

Для исключения заклинивания и поломки пресса открытые штампы на КГШП не смыкаются на величину заусенца из-за отсутствия ударов служат больше молотовых. На КГШП используют штампы сборной конструкции с ручьевыми вставками, которые при износе заменяют. Наличие выталкивателей обеспечивает удобство штамповки в закрытых штампах выдавливанием и прошивкой. При выдавливании заготовку устанавливают в полость штампа и осаживают в этой полости с одновременным истечением части металла за её пределы. КПД прессов примерно в 2 раза выше КПД молотов. Прессы совершают 35-90 ходов в мин, то есть примерно столько, сколько 4 эквивалентные им по мощности молоты. Штамповка на прессе в 1,5 – 3 раза производительней, чем на молоте, и её легче механизировать и автоматизировать.

При закрытой штамповке без заусенца полученная по приведённой формуле значения усилия уменьшают на 2,0 – 2,5%. P = k F, где P – площадь проекции штампованной паковки с заусеничным носочком, см кв; k – коэффициент, учитывающий сложность формы поковок (k = 6,4 / 7,3).

1. Дефекты в поковках. Способы их предотвращения и устранения.

Брак в штампованных поковках может быть из-за несоответствия хи­мического состава или профиля исходного материала заданному и из-за других его дефектов, например рисок, волосовин, закатов, плен и расслоений.
