Установка работает по следующей тепловой схеме. Атмосферный воздух, обогащенный кислородом, сжимается в компрессоре и подаётся в воздухоподогреватели, откуда воздушно-кислородная смесь, нагретая до нужной температуры, направляется в камеру сгорания. Перед камерой сгорания в воздушный поток впрыскивается водный раствор легкоионизирующейся присадки. Ионизированные продукты сгорания разгоняются в сопле и поступают в канал М. г. Канал М. г. размещен в рабочем зазоре магнитной системы с индукцией 2 тл. Из канала М. г. продукты сгорания поступают в парогенератор и отдают своё тепло паросиловому циклу, затем при температуре 420-450 K они направляются в систему удаления присадки и после очистки выбрасываются в атмосферу. Электрическое оборудование "У-25" состоит из М. г. и инверторной установки, собранной на ртутных игнитронах. Устойчивость совместной работы М. г. и многоэлементной инверторной установки обеспечивается системой автоматического регулирования. "У-25" обеспечена телеметрической системой управления и контроля. Полученные экспериментальные данные обрабатываются ЭВМ.
Энергетические установки с М. г. могут применяться также как резервные или аварийные источники энергии в энергосистемах, для космической техники (бортовые системы питания), в качестве источников питания различных устройств, требующих больших мощностей на короткие промежутки времени (например, для питания электроподогревателей аэродинамических труб и т.п.).
К началу 70-х годов работы по проблеме МГД-метода преобразования энергии вышли за рамки научного поиска и создания небольших лабораторных исследовательских установок и вступили в стадию строительства опытно-промышленных электростанций. Накоплен обширный фактический материал по результатам научно-исследовательских и проектно-конструкторских работ в области М. г. Для обмена информацией, анализа состояния и оценки перспектив развития М. г. было проведено несколько международных симпозиумов и национальных конференций; в 1966 была основана Международная группа связи по вопросам МГД-метода преобразования энергии, куда вошли представители Австралии, Австрии, Англии, Бельгии, Италии, Нидерландов, ПНР, СССР, США, Франции, ФРГ, ЧССР, Швейцарии и Швеции.
Термоэмиссионный преобразователь энергии
Термоэмиссионный преобразователь энергии (ТЭП), термоэлектронный преобразователь энергии, термоионный преобразователь энергии, устройство для непосредственного преобразования тепловой энергии в электрическую на основе явления термоэлектронной эмиссии. Простейший ТЭП состоит из двух электродов (катода, или эмиттера, и анода, или коллектора, изготовляемых из тугоплавких металлов, обычно Mo, Re, W), разделённых вакуумным промежутком (рис. 1). К эмиттеру от источника тепла подводится тепловая энергия, достаточная для возникновения заметной термоэлектронной эмиссии с поверхности металла. Электроны, преодолевая межэлектродное пространство (несколько десятых долей мм), попадают на поверхность коллектора, создавая на нём избыток отрицательных зарядов и увеличивая его отрицательный потенциал. Если непрерывно обеспечивать подвод тепла к эмиттеру и соответствующее охлаждение коллектора (который получает тепло от достигающих его электронов), то во внешней цепи будет поддерживаться электрический ток и таким образом совершаться работа. Так как ТЭП представляет собой по существу тепловую машину, рабочим телом которой служит "электронный газ" (электроны "испаряются" с эмиттера - нагревателя и "конденсируются" на коллекторе - холодильнике), то кпд ТЭП не может превосходить кпд Карно цикла.

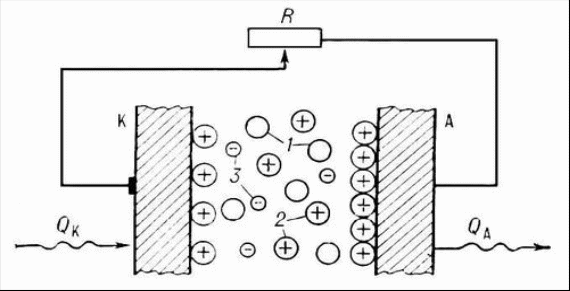

Напряжение, развиваемое ТЭП (0,5- 1 в), - порядка контактной разности потенциалов, но меньше её на величину падения напряжения на межэлектродном зазоре и потерь напряжения на коммутационных проводах (рис. 2). Максимальная плотность тока, генерируемого ТЭП, ограничена эмиссионной способностью эмиттера и может достигать нескольких десятков а 1 см2 поверхности. Для получения оптимальных величин работы выхода эмиттера (2,5-2,8 эв) и коллектора (1,0-1,7 эв) и для компенсации объёмного заряда электронов, образующегося вблизи электродов, в зазор между ними обычно вводят легко ионизируемые пары Cs. Положительные ионы цезия образуются при столкновении атомов Cs с быстрыми и тепловыми электронами как на горячем катоде (поверхностная ионизация), так и в межэлектродном объёме (вследствие либо однократного соударения атомов Cs с быстрыми и тепловыми электронами, либо ступенчатой ионизации, при которой в результате 1-го соударения с электроном атом Cs переходит в возбуждённое состояние, а при последующих - ионизируется). В последнем случае ТЭП работает в так называемое дуговом режиме - наиболее употребительном. При используемых в современных ТЭП температурах электродов (1700-2000 К на катоде и 800-1100 К на аноде) их удельная мощность (в расчёте на 1 см2 поверхности катода) достигает десятков вт, а кпд может превышать 20%.
По роду источника тепла различают ядерные (реакторные и радиоизотопные), солнечные и газопламенные ТЭП. В ядерных ТЭП используется тепло, выделяющееся в результате реакции ядерного деления (в реакторных ТЭП) или распада радиоактивного изотопа (в радиоизотопных). В 1970 в СССР создан первый в мире термоэмиссионный преобразователь-реактор "Топаз" электрической мощностью около 10 квт. В солнечных ТЭП нагрев эмиттера осуществляется за счёт тепловой энергии солнечного излучения (с применением гелиоконцентраторов). Газопламенные ТЭП работают на тепле, выделяющемся при сжигании органического топлива.
Важные преимущества ТЭП по сравнению с традиционными электромашинными преобразователями - отсутствие в них движущихся частей, компактность, высокая надёжность, возможность эксплуатации без систематического обслуживания. В настоящее время (середина 70-х гг.) достигнут ресурс непрерывной работы одиночного ТЭП свыше 40000 ч. Перспективно использование ТЭП в качестве высокотемпературного звена многоступенчатых преобразователей энергии, например, в сочетании с термоэлектрическими преобразователями, работающими при более низких температурах. В СССР, США, Франции и ряде др. стран ведутся интенсивные работы по созданию ТЭП, пригодных для массового промышленного использования.
Термоэлектрический генератор
Термоэлектрический генератор (ТЭГ), термоэлектрогенератор, устройство для прямого преобразования тепловой энергии в электрическую, принцип действия которого основан на эффекте Зеебека (см. Термоэлектрические явления). В состав ТЭГ входят: термобатареи, набранные из полупроводниковых термоэлементов, соединённых последовательно или параллельно; теплообменники горячих и холодных спаев термобатарей. ТЭГ подразделяются: по интервалу рабочих температур - на низко-, средне и высокотемпературные (диапазоны температур 20-300, 300-600, 600-1000 °С; материалы термоэлементов - соответственно твёрдые растворы на основе халькогенидов элементов V группы, IV группы периодической системы Д. И. Менделеева и твёрдые растворы Si-Ge); по области применения - на космические, морские, наземные и т. д.; по типу источника тепла - на изотопные, солнечные (см. Солнечный термоэлектрогенератор), газовые и т. д. Кпд лучших ТЭГ составляет ~ 15%, мощность достигает нескольких сотен квт.
ТЭГ обладают рядом преимуществ перед традиционными электромашинными преобразователями энергии, например турбогенераторами, отсутствием движущихся частей, высокой надёжностью, простотой обслуживания. ТЭГ применяются для энергоснабжения удалённых и труднодоступных потребителей электроэнергии (автоматических маяков, навигационных буев, метеорологических станций, активных ретрансляторов, космических аппаратов, станций антикоррозионной защиты газо- и нефтепроводов и т. п.). К недостаткам современных ТЭГ относятся низкий кпд и относительно высокая стоимость.
Электрохимический генератор
Электрохимический генератор (ЭХГ), химический источник тока, в котором реагенты (обычно газообразные или жидкие вещества) в ходе электрохимической реакции непрерывно поступают из специальных резервуаров к электродам. ЭХГ состоит из батареи топливных элементов, систем хранения и подачи реагентов, отвода продуктов реакции, контроля и автоматического управления. В отличие от гальванических элементов, ЭХГ могут работать до тех пор, пока осуществляется подвод реагентов (топлива и окислителя) и отвод продуктов реакции.

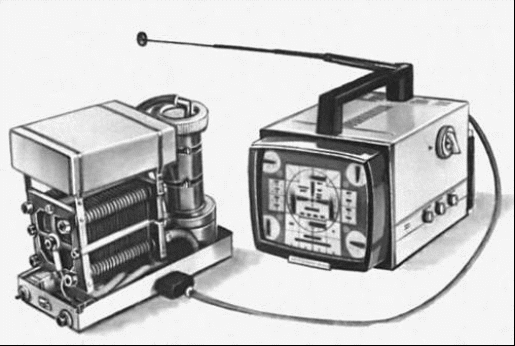

Перспективны ЭХГ, в которых в качестве горючего используют водород, экологически чистый источник энергии. С середины 1970-х гг. в СССР, США, ФРГ, Франции, Японии и др. странах ведутся работы по созданию и использованию водородно-кислородных и особенно водородно-воздушных ЭХГ. Применение такого рода источников электрической энергии в радио- и телевизионных устройствах (рис.) и на транспортных средствах должно способствовать решению проблемы сохранения чистоты окружающей среды. Кпд водородно-кислородных ЭХГ, созданных в СССР и США, достигает 70-80%. Кпд ЭХГ, работающих при постоянных давлении и температуре с поглощением тепла из окружающей среды, теоретически может превосходить 100%.
Литература:
1. "Большая Российская энциклопедия" Эл. Изд. Рубрикон, М. 2001г. (http://www.rubricon.ru/)
