Рис 3.Способы распиловки бревен
По направлению продольной оси бревна в лесопильной раме различается распиловка параллельно оси бревна и параллельно образующей. В подавляющем большинстве случаев распиловка производится параллельно оси бревна, так как групповая распиловка бревен параллельно образующей сильно перерезает годовые слои древесины на одной половине бревна, что ухудшает качество досок и способствует переходу сердцевинной трубки с одной пласти доски на другую или выходу ее в две центральные доски. Возможна ориентированная распиловка (радиальная или тангентальная).
Для выработки пиломатериалов массовых спецификаций, не требующих ориентации пластей относительно годичных слоев древесины, широко используется два основных способа распиловки: вразвал и с брусовкой.
При распиловки бревен вразвал направления плоскостей всех пропилов в бревне параллельны между собой (рис 3, а). Из бревна выпиливается несколько не обрезных досок и два горбыля. Этим способом распиливается почти полностью пиловочное сырье лиственных пород и часть сырья хвойных пород, в основном тонкомерные бревна диаметром 14 и 16 см.
При распиловке бревен с брусовкой (рис 3 б-в) сначала получают двухкантный брус и не обрезные доски (первый проход) (рис 3 б-1); брус затем распиливают в продольном направлении перпендикулярно его пластям на обрезные и не обрезные доски (второй проход) (рис 3 б-2)
При распиловке толстомерных бревен (диаметром примерно от 40 сантиметров и выше) из средней части бревна могут выпиливаться два или три бруса (рис 3 в-1) с последующей их распиловкой на обрезные и не обрезные доски (рис 3 в-2). Количество горбылей получаемых из бревна зависит от количества выпиливаемых брусьев: при одном брусе – 4 горбыля, при двух- 6 и при трех – 8 горбылей. Распиловкой с брусовкой перерабатывается до 60% всего пиловочного сырья, в основном это хвойное сырье диаметром 18 и более см.
Имеются и другие способы распиловки: секторный (рис 3 г), развально-сегментный (рис 3,д), брусово-сегментный (рис 3 е) и круговой (рис 3 ж).
Их применяют, когда необходимо получить пиломатериалы, отвечающие специальным требованиям в отношении расположения пластей к направлению годичных слоев древесины (пиломатериалы тангентальной и радиальной распиловки).
Постав – это схема (план) раскроя отдельного бревна или группы бревен на пиломатериалы требуемых размеров, показывающая порядок и место пропилов, толщину, а иногда и ширину получаемых пиломатериалов.
Принципиальная технологическая схема цеха лесопиления приведена в Приложении 1
3. Окорка.
Ценность отходов повышается, если они не имеют коры. Поэтому бревна перед распиловкой следует окорять. При окорке вместе с корой удаляются песок, ил и различные включения, попадающие в кору при заготовке и сплаве сырья. Поэтому при распиловке окоренных бревен повышается стойкость пил, а в связи с этим уменьшаются расход инструмента и мощность на пиление: Распиловка получается более чистой, что способствует улучшению качества пиломатериалов. В результате уменьшения скольжения бревен на подающих вальцах увеличивается производительность лесопильных рам.
При централизованной окорке сырья на предприятиях получаются большие объемы коры, вследствие чего создаются условия для лучшего ее использования.
Окорку пиловочных бревен можно осуществлять различными способами:
Фрикционные станки удаляют кору за счет сил трения инструмента о поверхность бревна или посредством взаимного трения бревен.
Режущие станки снимают кору режущими инструментами.
Струйные удаляют кору спомощью струи воды или воздуха под большим давлением.
При физико-химическом используют электрические, химические, ваккумные и др. явления для отрыва коры от древесины.
В зависимости от назначения , объемов окорки лесоматериалов, условий и места ее проведения применяют окорочное оборудование различных конструктивных исполнений. Проводят поштучную и групповую окорку бревен. При поштучной применяют станки окаривающие лесоматериалы методом строгания, фрезерования, скобления: групповую окорку ведут методом трения, соударения.
Строгание-бревно или кряж движется поступательно по отношению к ножам , каждый нож срезает одну полоску коры.
Фрезерование - окорочные ножи вращаются касаясь бревна сбоку, а бревно имеет либо только поступательное, либо поступательно-вращательное движение.
Скобление - тупые коросниматели вращаются вместе с ротором, кряж совершает поступательно-продольное движение. Скобление в этом случае получается поперечно- винтовое.
Трение – окорка осуществляется благодаря ударам и трению бревен, поленьев и сучьев между собой и об элементы окорочной машины.
Существует еще два способа окорки точением и гидровлический.
Гидровлический – окорка осуществляется при помощи струи воды, которая подается на бревно или кряж под большим давлением.
Точением – бревно проходит сквозь вращающий ротор, поэтому такие станки называются роторными.
Фрикционные окорочные машины имеют высокую производительность. Однако при окорке в этих-машинах повреждается заболонь древесины, а поверхность приобретает шероховатый, ворсистый вид, что ограничивает применение их для окорки пиловочных бревен. Гидравлические окорочные машины почти не применяются в мировой практике.
Роторные станки получили наибольшее распространение среди окорчных станков. В таких станках короснимающим мезанизмом является ротор, который несет на себе тупые коросниматели и вращается вокруг бревна. Коросниматели не режут кору, а вдавливаются и разрывают ее. Кулачок короснимателя давит на впереди лежащий слой коры, сжимает его, в результате чего кора отделяется от древесины по камбиальному или лубеному слою. Сами коросниматели прижимаются к бревну спомощью резиновых кольц или пружин. Качество окорки на роторных станках зависти от влажности и температуры коры и наружных слоев древесины. Бревна с влажной корой окараются лучше, а сухие или мерзлые почти не подаются окорке .Роторные окорочные станки выпускаются различных размеров и нахначений. Окорочные станки ОК-35М, ОК-35К, ОК-40М, ОК-66М, ОК-40-1, ОК-63М, ОК-63-1, 2ОК-63, ОК-80-1, ОК-100-1, имеют диаметр просвета ротора соответствующий цыфре, стоящей за маркой, т.е. 35,40,60 см и тд.
На этих станках можно окаривать как тонкомерные ,так и крупномерные лесоматериалы диаметром от 60 до 90 см. Конструкцию станков постоянно модернизируют, тем самым улучшая качество окариваемой поверхности.
Станки моделей ОК-35М, ОК-40М, ОК-40-1 применяют для окорки балансов и рудничной стойки диаметром от 6 до 35см и длинной не менее 1,5см. Станок ОК-40М помимо короснимателей снабжен ножами для зачистки сучьев и предназначен для окорки балансов поставляемых на экспорт. Станки ОК-63-1, ОК-80-1, ОК-63М, ОК-66М, ОК-100-1 применяют для окорки бревен и круглых сортиментов. У всех окорчных станков типа ОК перед ротором устанавливают подающие, а за ротором –приемные транспортеры. Подающие служат для перемещения и предварительной центровки бревен во время подачи в вальцы и ротор станка. Для изменения скорости подачи бревна при окорке, станки снабжены механизмами перемены скоростей. Мощность приводов станков в зависимости от марки находится в приделах от 21 до 90 кВт. Производительность роторных санков (м3/смена) определяют по формуле:
Тсм – время смены (480 мин.)
φ1 – коэффициент использования рабочего времени (0,75 – 0,8)
φ2 – коэффициент загрузки оборудования (0,78 – 0,8)
u – скорость
g – объем среднего кряжа (0,65)
L – средняя длина кряжа (6м)
Имеем:
Количество роторных станков определяют по формуле:
Q – производительность цеха пиления
А – сменная производительность пильной рамы
252 – рабочих дня в году
Имеем:
Для подачи бревен к станку и удаления их после окорки окорочные роторные станки оборудуются роликовыми конвейерами. Выпускаются окорочные роторные станки следующих моделей: ОК40-1, ОК63-1, ОЩМ и OKI 00-1, диаметр просвета ротора у которых соответственно равен 400, 630, 800 и 1000 мм.
На станке ОК40-1 могут обрабатываться бревна диаметром от 60 до 350 мм, а на станке ОК63-1—от 100 до, 580 мм. Станки ОК80-1 и, OKI 00-1 предназначены для окорки крупномерных пиловочных бревен хвойных и мягких лиственных, пород.
Станки указанных моделей имеют шесть короснимателей. Производительность их разная. У станка ОК63-1 (рис, -35), например, скорость вращения ротора 135 и 180 об/мин Механизм, подачи имеет шесть скоростей средняя производительность станка в смену 300 м3. Станки обслуживает один оператор. Станки, предназначены для окорки свежесрубленной, сплавной и мерзлой древесины.
Бревна в производственном процессе лесопиления можно окорять перед укладкой в штабеля на хранение, перед подачей в бассейн, после бассейна, перед подачей в лесопильный цех на распиловку или в самом цехе перед бревнопильным станком. Место окорки выбирается с учетом конкретных условий предприятия. На базе строящихся или реконструируемых предприятиях требующих организации окорки в потоках лесопильного цеха.

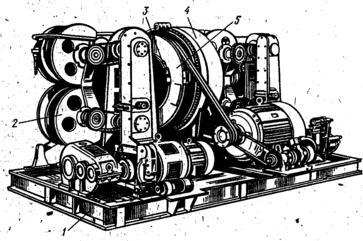

1
— станина,
2 — механизм подачи,
3 — коросниматели,
4 — статор,
5 — ротор.
Рис. 35. Окорочный станок ОК63-1;
Кроме роторных окорочных станков, иногда для чистой окорки применяют станки ОД – дисковые. Они предназначены для окорки балансовых кряжей и рудостойки длиной от 1м до 3,5м. Рабочим органом станка является вращающийся диск с ножами – их обычно 12. Диск и подающий механизм на металлической станине, представляющей собой четырехугольную раму со стойками. Бревно с одновременным вращением подается балансирной рамой с изменяемыми рамками. Вращение диска и балансирной рамы происходит от электродвигателя через ременную передачу и вертикальный вал. Станок может окаривать бревна диаметром от 10 до 25см.
Так же для окорки существуют корообдирочные барабаны (КБ-3; КБ-6) окорка происходит за счет трения и ударов поленьев дрг от друга, о стенки, о ножи барабана, которые вращаются с частотой 10 об/мин. Эти барабаны входят в состав поточных линий УПЩ-3А, УПЩ-6А.
4. Общая характеристика лесопильных рам.
По расположению и направлению движения различают рамы горизонтальные и вертикальные.
В горизонтальной лесопильной раме тонкое пильное полотна натянуто горизонтально и совершает поступательно-возвратное движение в горизонтальном направлении. Эти рамы применяют главным образом для распиловки кряжей твердых ценных пород древесины (дуба, бука, ореха).
B вертикальной лесопильной раме рамные пилы натянуты в вертикальных плоскостях с тем или иным уклоном и совершают поступательно-возвратное движение в вертикальном направлении. Одновременно, в раму устанавливается несколько пил (постав) и осуществляется групповая распиловка сырья.
Вертикальные лесопильные рамы можно классифицировать по нескольким признакам. По способу установки рамы делятся на стационарные и передвижные. Стационарные рамы предназначался для постоянно действующих предприятий, устанавливаются на прочных бетонных фундаментах. Передвижные рамы устанавливают на колесном ходу, транспортируют без демонтажа транспортируются автомашинами.
По высоте различают рамы двухэтажные, полутораэтажные и двухэтажные. По числу шатунов рамы бывают одношатунные и двухшатунные. Двухэтажные рамы строятся одношатунными, одно- и полутораэтажные—двухшатунными. Выпускают рамы с непрерывной, однотолчковой и двухтолчковой подачей бревна в раму, а по количеству подающих вальцов различают четырех- и врсьмивальцовые рамы. Первые распиливают бревна длиной от 3 м более, вторые от 1 м и более.
Продольная распиловка лесоматериалов производится с помощью лесопильных рам, ленточнопильных и круглопильных станков, а также фрезерно-пильных агрегатов. Ленточнопильные станки в нашей стране не получили широкого распространения. Относительно новыми являются фрезерно-пильные агрегаты, масштабы применения которых также невелики. Ни те, ни другие станки в лесозаготовительных предприятиях не применяются. Круглопильные станки получили широкое распространение в шпалопилении. Практически все объемы лесопиления в лесозаготовительных предприятиях выполняются с помощью лесопильных рам. Наибольшее распространение в отечественной лесопильно-деревообрабатывающей промышленности на механизированных ,лесопильных, заводах имеют вертикальные; двухэтажные одношатунные лесопильные рамы с непрерывной подачей 2Р75-1, 2Р75-2 2Р63-1, 2Р63-2, 2Р 100-1, 2РЩ-2.

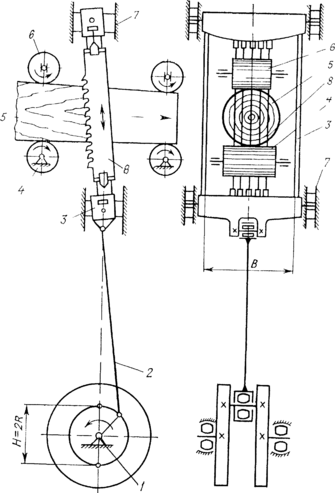

Рис.3. Принципиальная схема
лесопильной рамы
Принципиальная схема лесопильной рамы показана на рис.3. Под действием кривошипно-шатунного механизма 2 с главным валом 1 пильная рамка 3, в который натянуты пилы 8, совершает возвратно-поступательное движение в направляющих 7. Поскольку рамка установлена с некоторым наклоном, то при движении вниз пилы врезаются в древесину, а при движении вверх зубья отводятся от дна пропила; Распиливаемое бревно 5 надвигается на пилы с помощью нижних 4 и верхних 6 вальцев. Нижние вальцы не меняют своего положения, а верхние являются «плавающими», высота их меняется в зависимости от изменения диаметра распиливаемого бревна или толщины бруса.
Лесопильные рамы характеризуются несколькими основными параметрами. Это прежде всего просвет пильной рамки. Просветом называется внутреннее расстояние В между вертикальными стойками пильной рамки. Просвет определяет наибольший диаметр бревен, которые можно распиливать на раме. Зависимость между величиной просвета рамы и наибольшим диаметром распиливаемого бревна имеет следующий вид:
B = d+S*l+2k,
где d – верхний диаметр наиболее толстого бревна, которое можно пропустить через данную раму, см;
S – величина сбега, которую можно принимать равной 1 см на каждый метр длины бревна;
