STEELS (729056), страница 4
Текст из файла (страница 4)
9. Автоматные стали
Для неответственных деталей, производимых в большом количестве на станках-автоматах (болты, гайки, винты, втулки и т.д.), используют так называемые автоматные стали (ГОСТ 1414–75). В таких сталях допускается повышенное содержание серы и фосфора, поэтому они обладают меньшей вязкостью, благодаря чему стружка образуется короткая и ломкая, а поверхность обработанных сталей получается чистой и ровной. При изготовлении деталей из автоматных сталей можно допускать большие скорости резания.
Добавки свинца (0,25 %) улучшают обрабатываемость резанием (АС11, АС40). Автоматные стали подвергают диффузионному отжигу, при температуре 1100–1150 С для устранения ликвации серы, тем самым исключается возможность красноломкости. Для повышения прочности автоматные стали иногда нагартовывают холодной протяжкой. В последнее время автоматные стали, кроме свинца, легируют и другими элементами: марганцем, хромом, никелем (А40Г, АС20ХГНМ и др.).

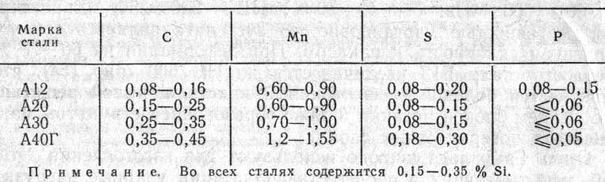

Т
аблица 5. Химический состав, %, автоматных сталей
![](https://s.studizba.com/z.php?f=/templates/si/i/noavatar.png&w=100&h=100&t=1"){kind=avatar}
