Режимы влажно-тепловой обработки утюгами
| тип утюга | температура глажения, 0С | время глажения, с | увлажнение, % |
| УТП-2ЭП | до 180 | 60 | 15-20 |
| Cs-392 | 150-160 | 60-70 | 10-15 |
таблица 3.1.3
Режимы влажно-тепловой обработки прессами
| тип пресса | температура прессования, 0С | длительность прессования, с | усилие прессования, кН | увлажнение, % |
| ППУ-1 | 150-160 | 10-15 | 20 | 10-15 |
| Cs-313 | 150 | 10-15 | 20 | 10-20 |
3.2Поузловая обработка

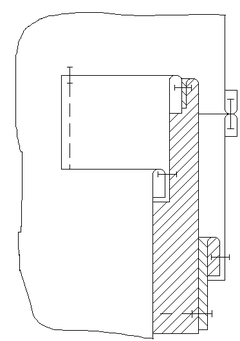

Рис. 3.2.1 Обработка борта
Рис. 3.2.2 Обработка низа жилета
Рис. 3.2.3 Обработка низа брюк
Рис. 3.2.4 Обработка горловины
Р
ис. 3.2.5 Обработка бокового прорезного кармана с листочкой
3.3Совершенствование методов обработки
таблица 3.3.1
Характеристика усовершенствованных методов обработки и расчет их эффективности
| Существующий метод обработки | Проектируемый метод обработки | ПСЗВ,% | ППТ, % | ||||||||
| наименование операций | спец-ть | разряд | время, с | оборуд. | наименование операций | спец-ть | разряд | время, с | оборуд. | ||
|
кармана с листочкой | М | 4 | 78 | маш. 97А кл. ОЗЛМ, ножницы |
кармана с листочкой | С | 4 | 36 | маш. 746 кл. “Дюр-копп” | 53,85 | 116,67 |
|
застежки- молнии | М | 3 | 56 | маш. 97А кл. ОЗЛМ | Притачивание застежки- молнии | М | 3 | 27 | маш. 852 кл., ПМЗ | 51,78 | 107,41 |
| пояса | М | 3 | 129 | маш. 97А кл. ОЗЛМ | Притачивание пояса | С | 3 | 94 | маш. 852 кл., ПМЗ | 27,13 | 37,23 |
Обработка
Притачивание
Притачивание
ПСЗВ = Тс-Тн *100%
Тс
ППТ = Тс-Тн *100%
Тн
3.4Характеристика оборудования
таблица 3.4.1
Характеристика швейных машин
| оборудование, предприятие - изготовитель | тип или класс | тип стежка | макс. частота вращения главного вала | длина стежков, мм | используемый механизм перемещения материала | иглы (ГОСТ 22249-76) | нитки | обрабатываемые материалы | толщина сшиваемого пакета материалов, мм | дополнительные данные |
| Швейные машины двухниточного челночного стежка | ||||||||||
| Одноиголь-ная стачивающая машина. ОЗЛМ | 97-А | 301 | 5500 | до 4 | нижняя зубчатая рейка | 0052-90 0052-100 0052-110 0052-120 | х/б №30,40, 50, 60,80; шелковые №65 | костюмные, платьевые ткани из натурал. волокон и смешанных | до 4 | оснащена насосом для автомати-ческой смазки механизмов |
| Швейные машины трехниточного цепного стежка | ||||||||||
| Одноиголь-ная краеобметоч-ная машина. ПМЗ | 851 | 503 | 6500 | 2-4,8 | дифферен-циальный (нижние зубчатые рейки) | 0204-80 0204-90 | х/б №50, 60, 80; шелковые №33,65; лавсановые №33,55л | костюмные, платьевые ткани из натурал. волокон и смешанных с синтетич. | до 4 | ширина обме-тывания 3,5,6 мм; требует подключения к пневмосети с давлением 0,3-0,5 Мпа или сети вакуум-отсоса |
| Швейные машины полуавтоматического действия | ||||||||||
| Полуавтомат для изготовления прямых петель. «Минерва» | 72702 -101 | 301 | 3500 | - | специаль-ный | 1906 №80,90 | х/б №50,60,80 | костюмные ткани из натурал. волокон и смешанных с синтетич. | до 6 | длина петли 10-22 мм, ширина до 5 мм, ши-рина обметы-вания кромок 1-2,5 мм, ширина закрепок 2-5мм, число стежков в закрепке 5-10 |
| Полуавтомат для пришивания сферических пуговиц с ушком. ПМЗ | 1595 | 101 | 1500 | до 5 | специаль-ный | 0724-90 0724-100 0724-110 0724-120 | х/б №50,60,80; шелковые №33 | платьевые и костюмные ткани из натурал. волокон и смешанных с синтетич. | до 5 | обрезка ниток автоматическая; число проколов 14, последний прокол закре-почный; диа-метр пуговиц 11-24 мм |
Кроме того используются:
Полуавтомат 746 кл. фирмы «Дюркопп» для обработки кармана с листочкой.
Двухигольная машина 852 кл. ПМЗ для притачивания пояса и застежки-молнии в брюках.
Машина 2222 кл. промышленного объединения «Промшвеймаш» для выметывания деталей.
таблица 3.4.2
Характеристика приспособлений
| марка приспособления | наименование | схема шва | класс машины | область применения |
| 2-33 | лапка-рубильник для подгибания среза | | 97А кл. ОЗЛМ | застрачивание низа жилета |
| 3-57 | приспособление для притачивания пояса | | 852 кл. ПМЗ | брюки |
| 3-61К | приспособление для притачивания застежки-молнии | | 852 кл. ПМЗ | брюки |
таблица 3.4.3
Характеристика утюгов
| оборудование, предприятие - изготовитель | марка (тип) | температура нагрева, 0С | установленная мощность, кВт | расход пара, кг/ч | время разогрева, мин | габариты, мм | масса, кг | ||
| длина | ширина | высота | |||||||
| Электропаровой утюг. Орловский машиностроит-ый завод | УТП-2ЭП | 100-240 | 1 | 3 | 10 | 240 | 125 | 153 | 2 |
| Электропаровой утюг. «Паннония», Венгрия | Cs-392 | 100-200 | 1 | 2 | 10 | 215 | 128 | 160 | 3 |
таблица 3.4.4
