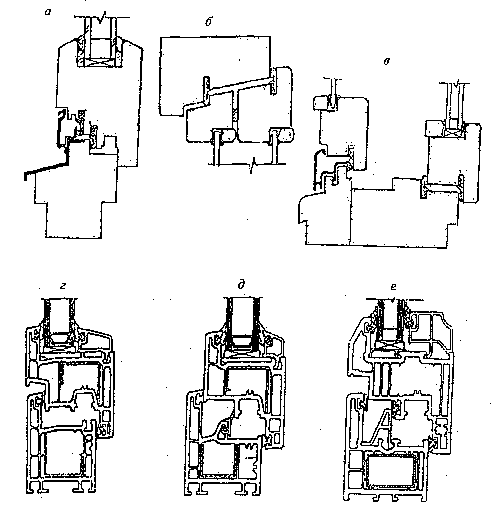

Примеры узлов притворов с различным числом и расположением уплотнений

а - конструкция с двумя средними уплотнениями; б - конструкция со средним и внутренним уплотнениями; в - конструкция с двумя средними и внутренним уплотнениями; г - конструкция с наружным и внутренним уплотнениями; д - конструкция со средним и внутренним уплотнениями; е - конструкция с наружным, средним и внутренним уплотнениями

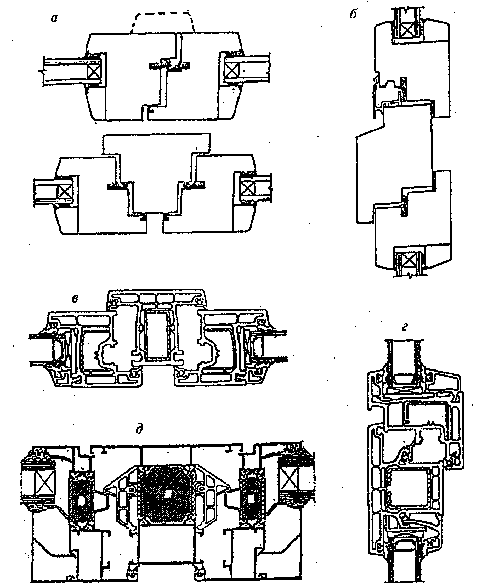

Примеры узлов средних (импостных и безимпостных) притворов с двойным уплотнением

a - вертикальные безимпостный (ппулытовой) и импостный притворы деревянного оконного блока; б- горизонтальный импостаый притаор деревянного оконного блока; в - импостный притвор оконного блока из ПВХ профилей; г - узел импостного соединения открывающейся створки и остекленной коробки; д - импостный притвор оконного блока из алюминиевого сплава

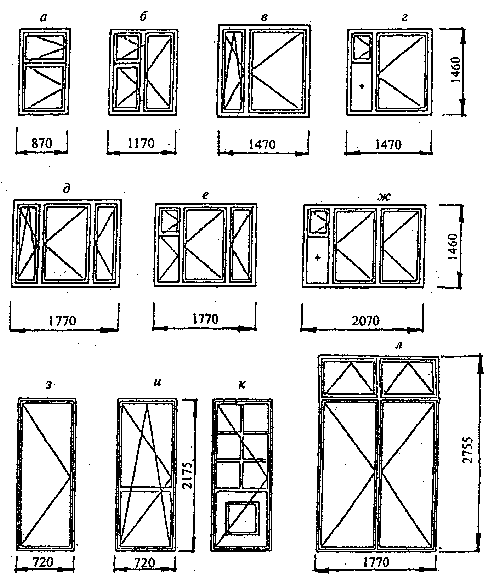

Примеры архитектурных рисунков прямоугольных оконных и балконных дверных блоков

а, б, в, г, д, е, ж - примеры конструкций оконных блоков 15М по высоте; з, и - конструкция однопольных балконных дверных блоков размером 22-7; к - то же, по индивидуальному заказу: с горбыльковым переплетом и глухой филенкой; л - примеры конструкции двупольного балконного дверного блока с двойной фрамугой для общественных зданий размером, 28-18

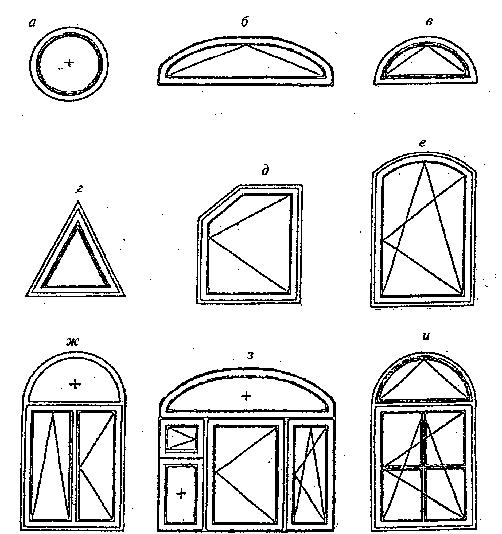

Примеры архитектурных рисунков фигурных оконных блоков и оконных блоков со сложным рисунком

а - круглый не открывающийся оконный блок; б - полуовальный оконный блок с откидным открыванием; в - полукруглый оконный блок с откидным открыванием; г - треугольный оконный блок с откидным открыванием; д - трапециевидный распашной одностворчатый оконный блок; е - полуарочный одностворчатый оконный блок с поворотно-откидным открыванием; ж - арочный двустворчатый оконный блок с откидным и распашным открыванием створок и не открывающейся фрамугой; з - трехстворчатый оконный блок с комбинированным открыванием, форточкой, не открывающейся подфорточной створкой и не открывающейся полуовальной фрамугой; и - арочный одностворчатый оконный блок с поворотно-откидным открыванием створки с горбыльковым переплетом и открывающейся фрамугой

Список использованной литературы.
