2. Способом вприсык с подрезкой кирпичи укладывают при полном заполнении швов для последующей расшивки. Раствор загребают гранью кирпича, но при осажива­нии его часть раствора выжимают на лицевую поверхность и подрезают кельмой.

3. Способ вприжим применяют для кладки под расшивку, при необходимости более полного заполнения шва. Чтобы получить вертикальные швы, каменщик разравни­вает и загребает раствор кельмой в сторону ранее уложенного кирпича, а затем придвигает его вплотную к кельме, одновре­менно вынимая ее. Излишки раствора срезают. Способ впри­жим требует более жесткого раствора, чем вприсык, и более трудоемкий.

4. Способ вполуприсык используют при за­полнении забутки, и заключается он в укладке на растворную постель одновременно обеими руками двух кирпичей. Верти­кальные швы при этом заполняют только частично. Полностью их заполняют при расстилании раствора под последующий ряд кирпичей.

Правильность кладки проверяют с помощью конт­рольно-измерительных инструментов и приспособлений по мере ее возведения, но не реже двух раз на каждый метр высоты, чтобы своевременно внести исправления. Отклонение кладки от вертикали не должно превышать 10 мм на один этаж и 30 мм на все здание, отклонение рядов кладки от горизонтали — 15 мм на 10 м длины стены, ширина простенков — минус 15мм, ширина проемов — + 15 мм.

Околка и теска кирпича заключается в подготовке неполномерных кирпичей для перевязки швов (четверок, поло­винок и трехчетверток). Предварительно каменщик отмечает линию обрубки кирпича, а затем молотком-кирочкой переруба­ет его. Фасонную теску кирпича для архитектурных деталей де­лают на специальных станках.

Расшивка швов — завершающая операция кладки. Вы­полняют ее после укладки каждых одного-двух рядов и предва­рительной очистки лицевой поверхности с помощью инструмента-расшивки соответствующего профиля.

Приведенный технологический процесс кирпичной кладки может быть организован поточно-расчлененным или поточно-кольцевым (конвейерным) методом.

При поточно-расчлененном методе для работы каменщиков выделяют захватку, которую разбивают соответственно числу звеньев на делянки. Размеры делянки должны обеспечить доста­точный фронт работ для звена соответствующего состава в те­чение смены.

Состав звеньев каменщиков зависит от сложности кладки, толщины стены, системы перевязки швов. Он приводится в тех­нологических картах, картах трудовых процессов для кирпич­ной кладки и составляет 2...6 чел.

В звене обязанности распределяются таким образом, чтобы все каменщики были равномерно загружены в течение смены и выполняли рабочие операции, по сложности соответствующие их разряду.

Звено «двойка» рекомендуется при кладке стен с большим числом проемов или архитектурных деталей толщиной до полу­тора кирпичей и перегородок. В таком звене каменщик IV (V) разряда устанавливает порядовку, натягивает причалку, ведет кладку верстовых рядов, а каменщик II разряда подает и рас­стилает раствор, раскладывает кирпич, выполняет периодически совместно с ведущим каменщиком кладку забутки, помогает устанавливать контрольные приспособления.

Звено «тройка» целесообразно применять при толщине стен в два кирпича с менее сложным архитектурным оформлением. В нем каменщик IV (V) разряда устанавливает порядовку, на­тягивает причалку, кладет версты; каменщик II разряда подает и расстилает раствор, раскладывает кирпич, а каменщик III разряда выполняет забутку, помогает устанавливать контрольные приспособления.

Звено «пятерка» наиболее эффективно при кладке стен тол­щиной в два и более кирпичей с небольшим числом проемов и простым архитектурным оформлением. При этом каменщики IV (V) и III разрядов кладут наружную версту, каменщики IV и II разрядов — внутреннюю, а второй каменщик II разря­да — забутку.

При выполнении кладки поточно-кольцевым (конвейерным) методом выделенную для бригады захватку на делянки не раз­бивают. Кладку в пределах захватки ведут непрерывным пото­ком укрупненными звеньями («шестерками» или «пятерками»)_у которые перемещаются вдоль возводимой стены по кольцу одно за другим на расстоянии 6...8 м, выкладывая один ряд кладки. При работе «шестеркой» звено разделяют на три «двойки», вы­полняющие соответственно кладку наружной версты, внут­ренней и забутку. В звене «пятерка» два каменщика выклады­вают наружную версту, а остальные три члена звена — внутрен­нюю версту и забутку. Поточно-кольцевой метод целесообразно применять при возведении зданий простого очертания в плане со стенами толщиной два и более кирпича, с малым числом проемов и простым архитектурным оформлением. При этом значительно повышается производительность труда.

Существенное влияние на производительность труда оказы­вает организация рабочего места каменщиков. Оно должно на­ходиться в сфере обслуживания подъемного крана и включать три зоны: рабочую зону шириной 0,6...0,7 м, зону мате­риалов— 1 м и зону прохода рабочих — 0,8...0,9 м . Общая ширина рабочего места каменщиков- достигает 2,5 м. Кирпич располагают вдоль фронта работ, че­редуя с раствором. При кладке стен с проемами кирпич разме­щают напротив простенков, а раствор — напротив проемов. В пределах рабочего места кладку ведут ярусом высотой до 1,2 м. В процессе кладки яруса производительность труда ка­менщика изменяется, достигая наибольшего значения на высоте 0,6 м от уровня рабочего места. Это указы­вает на наличие резерва повышения производительности труда за счет улучшения организации рабочего места.

Сплошной кладкой выполняют карнизы стен, перемычки, ар­ки, перегородки, своды и др. Карнизы с небольшим свесом, не превышающим половины толщины стены, устраивают путем постепенного напуска рядов кирпичей—тычков в пределах '/а длины кирпича, свешивающуюся часть уравновешивают выше­лежащей кладкой или заанкеривают.

П роемы в стенах обычно перекрывают сборными железобе­тонными перемычками. В малоэтажном сельском строительстве проемы пролетом до 2 м также перекрывают рядовыми пе­ремычками. Их устраивают по опалубке из отборного кир­пича на растворе марки 25 и выше, высотой не менее '/4 шири­ны проема. По опалубке расстилают раствор слоем 2...3 см и в него втапливают арматурные стержни диаметром не менее6 мм. Проемы до 2 м можно также перекрывать клинчатыми пе­ремычками из обыкновенного кирпича без армирования, укладывая его с клиновидными швами по опалубке. Проемы до 4 м перекрывают арочными перемычками. Их выкла­дывают по опалубке из досок, прибитых к кружалам криволи­нейного очертания одновременно с двух сторон от пят к замку. В процессе кладки стен в них устраивают дымоходные и вентиляционные каналы. Для соблюдения правильного на­правления каналов и гладкой поверхности стенок используют шаблоны (из дерева или кровельной стали), поднимаемые вверх по мере кладки. Швы кладки необходимо тщательно запол­нять, а стенки канала промазывать жидким глинопесчаным рас­твором. Для устройства каналов можно также применять кера­мические блоки с отверстиями.

Температурные и осадочные швы устраивают, оставляя зазор на всю высоту кладки участков стен, обеспечи­вая при этом перевязку кирпичей, лежащих у самого края.

Перегородки в зависимости от протяженности возводят толщиной '/4—'/2 кирпича, с перевязкой швов в смежных рядах кладки. Для придания устойчивости их армируют стальными прутками диаметром до 6 мм. К стенам и столбам перегородки крепят при помощи стальных ершей или штырей (по два-три на каждую сторону).

Особенности технологии облегченной кирпичной кладки. Конструктивное отличие применяемых видов облегченной кир­пичной кладки отражается на технологии и организации строи­тельного процесса по сравнению с сплошной кладкой. Чтобы не допустить больших потерь при расстилании раствора на узкие параллельные стенки толщиной в полкирпича, вместо растворной лопаты для расстилания раствора применяют специальный ме­таллический лоток с ручками; стеновой материал раскладывают на стене не стопками, а по одному кирпичу. Укладывают кирпич на раствор, как правило, вприжим, тщательно заполняя верти­кальные и горизонтальные швы.

Облегченные стены с теплоизоляционной засыпкой возводят звенья «тройка», разделив делянку на две части. На одной веду­щий каменщик V (IV) разряда и подручный III разряда выпол­няют кладку стены до диафрагмы, на другой подручный III (II) разряда в это время засыпает пустоты ранее выложенной клад­ки теплоизоляционным материалом, уплотняет его, устраивает растворную диафрагму. Кладку стен с заполнением легкобетонными вкладышами также проводят звеньями «тройка», но делянку на части не раз­бивают Ведущий каменщик V (IV) разряда выкладывает вер­стовые ряды, подручные III (II) разряда подают материал и вы­кладывают забутку При этом забутку кладут сразу после на­ружной версты, а внутреннюю версту после укладки вкладышей. Аналогично выполняют кладку с жесткими теплоизоляционными плитами.

Стены колодцевой кладки с засыпкой пустот рекомендуют вы­полнять звеньями «четверка» В пределах делянки кладку ведут на высоту 6 рядов без заполнения колодцев. Первый каменщик V (IV) разряда и один из каменщиков III (II) разряда ведут кладку наружной версты, а второй каменщик V (IV) разряда с другим каменщиком III (II) разряда — кладку внутренней верс­ты и поперечных стенок. Засыпку стен осуществляет специаль­ное звено рабочих Операции по засыпке теплоизоляционных материалов механизируют с помощью подъемного крана и раз­даточного бункера.

Особенности технологии кладки отопительных печей. Печ­ные работы являются разновидностью каменных. Осуществляют их при возведении отопительных печей, дымовых труб. Для клад­ки применяют полнотелый глиняный (марки не ниже 100) кир­пич. Топки выкладывают огнеупорным или тугоплавким (из ту­гоплавкой глины) кирпичом. Кладку печей выполняют на глинопесчаном растворе; футеровку топок из огнеупорного кирпича на растворе из огнеупорной глины; дымовых труб в пределах зда­ния на том же растворе, что и стены здания; а выше крыши — на цементном растворе При кладке необходимо соблюдать перевяз­ку швов в каждом ряду. Толщина швов печной кладки из обык­новенного глиняного кирпича должна быть не более 5 мм, из ту­гоплавкого и огнеупорного — 3 мм. Горизонтальные и вертикаль­ные швы должны быть целиком заполнены раствором, чтобы че­рез них не проникали в помещение дымовые газы. По ходу клад­ки (через 4...5 рядов) внутренние поверхности печей, труб и ка­налов обрабатывают путем швабровки (затирки мочалкой, смо­ченной в воде) для создания гладкой поверхности. Кладку вы­полняет звено в составе двух печников IV (V) и III разрядов.

З. МЕЛКОБЛОЧНАЯ КЛАДКА ИЗ КАМНЕЙ ПРАВИЛЬНОЙ ФОРМЫ .

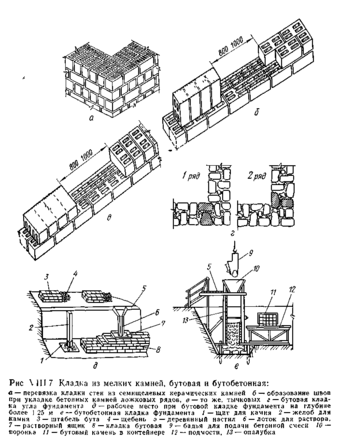

Кладка из керамических, силикатных, бетонных и природ­ных камней. Применяемые для кладки стен мелкоштучные кам­ни по своим размерам заменяют несколько стандартных кирпи­чей, что вносит некоторые особенности в процесс их укладки. Кладку из керамических камней с поперечными сквозными щелевидными пустотами выполняют с применением однорядной перевязки (рис. VIII 7,а). Чтобы раствор не затекал в сквозные щели, его подвижность при образовании горизонтального шва не должна превышать 7 . . 8 см.

В кладке из пустотелых силикатных и бетонных камней и из сплошных природных камней перевязывают поперечные верти­кальные швы тычковыми рядами не реже чем в каждом третьем ряду. Камни с несквозными пустотами кладут отверстиями вниз? или вверх. Во втором случае, чтобы раствор не проваливался, пустоты заполняют изоляционным материалом. Для кладки тыч­кового ряда камни укладывают на длинное ребро, для ложкового — стоймя. После нанесения раствора на го­ризонтальную постель кладки и на верхние поверхности камня его поднимают двумя руками, поворачивают на 90° и укладыва­ют на раствор, плотно прижимая к ранее уложенному камню и осаживая нажимом рук.

Кладку из искусственных и природных камней ведут звенья­ми «двойка» в составе каменщиков IV и III (II) разрядов. Сна­чала выкладывают наружную версту, затем забутку, а после этого — внутреннюю версту. При кладке с одновременной обли­цовкой лицевыми камнями целесообразно применять звенья «чет­верки». Первые два каменщика устанавливают облицовку, а вслед за ними два других ведут кладку. Кладку камней с за­сыпкой пустот ведут звенья «тройка». В них один рабочий засы­пает пустоты.

Кладка из грунтобетонных блоков и самана. Из грунтобетонных блоков и самана выкладывают здания высотой до двух эта­жей. Толщина стен в 1...1.5 камня. Для перевязки швов череду­ют кладку тычковых и ложковых рядов.

Кладку фундаментов и цокольную часть стены из грунтобе­тонных блоков выполняют сплошной на растворе марки 10...25. Наружные стены можно возводить с применением колодцевой кладки на растворе марки 10. Колодцы засыпают шлаком или сухим просеянным грунтом, перемешанным с соломенной сечкой и известью-пушонкой, с уплотнением ручными трамбовками. Че­рез каждые 500...600 мм по высоте устраивают растворные диаф­рагмы. Сплошную кладку из грунтобетонных блоков выполняет звено «двойка». Для колодцевой кладки целесообразно приме­нять звенья «четверка» с разделением труда между членами звена так же, как при кирпичной кладке. Засыпает колодцы звено подсобных рабочих.

Кладку стен из саманных блоков ведут на глинопесчаном рас­творе 1 : 1...1 : 1,5 с добавкой 0,5 части соломенной сечки. Пере­вязку швов осуществляют по однорядной системе.

4. КЛАДКА ИЗ ПРИРОДНЫХ КАМНЕЙ НЕПРАВИЛЬНОЙ ФОРМЫ

Бутовая кладка. Выполняют ее из бутового камня непра­вильной формы — бута. Для лицевых поверхностей кладки вы­бирают постелистые камни, имеющие приблизительно парал­лельные грани. Различают два способа производства бутовой кладки: «под лопатку» и «под залив». Для производства каменных работ необходимо бесперебой­но поставлять на строительную площадку раствор, кирпич и другие материалы. Все транспортные процессы выполняют с применением комплексной механизации, при минимальных за­тратах ручного труда.

Транспортирование каменных материалов. Для транспорти­рования кирпича и мелких блоков на строительную площадку используют бортовые автомобили, а также тракторы с бортовыми прицепами. Доставленный на площадку стеновой материал разгружают на приобъектном складе в зоне действия крана на, установленного для возведения объекта, или подают непо­средственно на рабочие места каменщиков.

Комплексная механизация доставки стеновых материалов осуществляется на основе контейнеризации с предварительной укладкой отдельных камней в пакеты. Кирпич и мелкие блоки выкладывают на поддонах с перекрестной перевязкой или в «елку» (рис. VIII.8,а,б). Пакеты с перекрестной перевяз­кой проще в укладке, но при перевозке менее устойчивы. Что­бы пакеты не рассыпались в пути (по проселочным грунтовым дорогам), в кузове автомобиля устраивают крепление. Грузят пакеты на складах заводов-изготовителей и разгружают на объекте специальными инвентарными захватами. Прямо с ав­томобиля пакеты можно подавать непосредственно на рабочие места каменщиков.
