Техническая характеристика сновальной рамки ШМ-1000-И.
| Размеры бобин, устанавливаемых на сновальной рамке: | |
| большой диаметр, мм | 170 |
| высота намотки, мм | 150 |
| угол конуса, град | 7 |
| Наибольший внутренний диаметр патрона, мм | 46 |
| Габаритные размеры сновальной рамки, мм: | |
| длина | 10200 |
| ширина | 2460 |
| высота | 2550 |
Сновальная рамка Ш-608-1 к сновальным машинам СВ-140 и СВ-180 предназначена для прерывного снования с резервной ставкой конических бобин на 608 рабочих и 608 резервных (с установкой резервных бобин во время работы).
Остов рамки состоит из горизонтальных и вертикальных труб, соединенных вверху муфтами.
Внизу вертикальные трубы крепятся резьбовыми соединениями к швеллерам. На швеллерах крепится механизм поворота стоек бобинодержателей. На каждой стойке устанавливаются 8 рядов бобин (по две рабочие и две запасные бобины в каждом ряду). Стойки при перезаправке поворачиваются от электродвигателя.
Нитенатяжители крепятся на прутках, соединенных между собой продольными трубами в общую для каждой стороны шпулярника тормозную рамку.
При перезаправке тормозные рамки отводят от бобин. Перемещение их осуществляется вращением маховика, расположенного в конце рамки. Сновальная рамка имеет с каждой стороны по 8 рядов сигнальных крючков, связанных с тиратронной станцией. При обрыве нити машина останавливается и загорается только одна лампочка в ряду, что позволяет быстро обнаружить обрыв.
Сновальная рамка Ш-616-Ш секционного типа для прерывного снования на 616 рабочих и 616 запасных бобин рассчитана для работы с бобин увеличенного размера, получаемых с мотальных машин М-150-2. Конструкция сновальной рамки аналогична конструкции рамки Ш-608-1.
Техническая характеристика сновальных рамок.
| Элементы характеристики | Ш-616-Ш | Ш-608-1 |
| Размеры бобин, устанавливаемых на сновальной рамке, мм: | ||
| диаметр (большой) | 230 | 210 |
| диаметр (меньший) | 185 | 165 |
| высота | 150 | 150 |
| Угол конуса патрона | 11030’ | 11030’ |
| Расстояние между штырями для бобин, мм | 260 | 240 |
| Расстояние от переднего торца бобины до баллоногасителя, мм | 40-120 | 40-120 |
| Расстояние от переднего торца бобины до направляющего глазка, мм | 150-230 | 150-230 |
| Габаритные размеры сновальных рамок, мм: | ||
| ширина | 4850 | 3850 |
| длина | 12670 | 10250 |
| высота | 2400 | 2245 |
| Индивидуальный электродвигатель привода поворота стоек бобинодержателей: | ||
| тип | А-31-4 | А-31-4 |
| мощность, кВт | 0,6 | 0,6 |
| число оборотов в минуту | 1410 | 1410 |

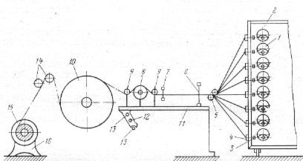

Партионная сновальная машина для мягкого снования СВМ-180.
Машина предназначена для партионного способа снования с малой плотностью навивания нитей (пряжи) на сновальный валик с перфорированным стволом для дальнейшего крашения нитей. Конструкция сновальных машин СВМ-180 аналогична конструкции сновальной машины СВ-180.
Техническая характеристика сновальной машины СВМ-180.
| Рабочая ширина машины, мм | 1800 |
| Линейная скорость снования, м/мин | 350-700 |
| Размеры сновального валика, мм: | |
| диаметр ствола | 295 |
| диаметр фланцев | 660 |
| расстояние между фланцами | 1800 |
| Габаритные размеры машины, мм: | |
| ширина | 2800 |
| глубина | 1570 |
| высота | 1340 |
| Масса (вес) машины, кг | 1500 |
| Плотность навивания пряжи на сновальный валик, г/см3 | 0,35-0,45 |
| Навивка пряжи на сновальный валик | параллельная и крестовая |
| Число нитей, размещаемых в рядке | от 450 до 608 |
| Электродвигатель привода машины: | |
| тип | П-51 |
| мощность, кВт | 6 |
| число оборотов в минуту | 1500 |
| Электродвигатель для пинолей: | |
| тип | АОЛ2-11-4 |
| мощность, кВт | 0,6 |
| число оборотов в минуту | 1440 |
| Электродвигатель для съёма сновального валика: | |
| тип | АОЛ2-11-4 |
| мощность, кВт | 0,6 |
| число оборотов в минуту | 1440 |
Ленточная сновальная машина СЛ-250-Ш.
М
ашина предназначена для ленточного способа снования шерстяной и хлопчатобумажной пряжи с конических бобин с последующим перевиванием её на ткацкие навои.
Остов машины состоит из двух чугунных рам и стальных связей из труб и швеллера, он является основой для крепления сновального барабана и других механизмов.
Сновальный барабан служит для навивания на его поверхность лент основы. Он имеет форму двадцати четырёхгранника с периметром, равным 4 м. Его гранями являются деревянные бруски, соединенные с тормозными ободами. На левой стороне сновального барабана в каждый деревянный брусок врезаны металлические угловые рычаги, образующие с брусками угол для укладки лент. Угол наклона рычагов можно регулировать от 0 до 26° посредством винта и шарнирных соединений. Главный вал сновального барабана устанавливается в шариковых подшипниках между рамами машины.
Сновальный барабан приводится в движение посредством индивидуального электродвигателя, установленного с левой стороны машины на отдельной плите. Передача осуществляется клиновидными ремнями. Привод сновального барабана имеет три сменные шкива, благодаря которым можно сновать на шести скоростях.
Включение и выключение привода барабана осуществляется механизмом пуска и останова, кинематически связанным с тормозом. Торможение сновального барабана производится четырьмя тормозными колодками, размещенными на машине по две с каждой стороны и действующими на обода сновального барабана. Машина автоматически останавливается также от счётчика при навивании полной длины ленты с помощью электрических кнопок и вручную.
Суппорт предназначен для группирования нитей в ленту требуемой ширины, для направления и укладывания лент на сновальный барабан и прокладывания разделительных цен.
Нити группируются в ленту с помощью ценового и ленточного берд, установленных на суппорте. Перемещение суппорта при укладывании лент на сновальный барабан производится посредством ходового винта по направляющим связям остова машины. Стол суппорта поддерживается опорной рамкой с роликами.
Для прокладывания цен служит зевообразователь. Ленточное бердо состоит из двух частей и укрепляется в стойках, образуя угол. На суппорте установлен десятичный счетчик для измерения в метрах длины первой ленты. Длина последующих лент отмеряется счетчиком числа оборотов сновального барабана.
Механизм навойной стойки предназначен для одновременного перевивания всех лент с барабана на навой. Навой приводится во вращение от отдельного электродвигателя. Осевое перемещение навоя при перевивании основы производится посредством ходового винта, который получает движение от механизма передачи движения суппорту и ткацкому навою. При перевивании на навой нити огибают два скала (верхнее и нижнее), что обеспечивает равномерное натяжение основы. Величина натяжения регулируется колодочным тормозом барабана. Машина снабжена механизмом подъема навоя.
Механизм передачи движения суппорту и ткацкому навою получает вращение от сновального барабана. Суппорт и навой приводятся в движение каждый от своего ходового винта. При сновании лент винт перемещения навоя отключается с помощью кулачковой муфты. При перевивании основы с барабана на ткацкий навой отключается винт суппорта.
Для отматывания ленты при отыскании конца оборвавшейся нити необходим поворот сновального барабана в обратном направлении. Обратный ход барабана производится нажатием на подножку и переключением направления вращения в обратную сторону с помощью кнопочной станции.
Техническая характеристика сновальной машины СВМ-180.
| Размеры сновального барабана: | |||
| рабочая ширина, мм | 2500 | ||
| длина рычагов конуса, мм | до 500 | ||
| угол подъёма рычагов, град | до 26 | ||
| Размеры ленты, мм | |||
| толщина | до 200 | ||
| ширина | от 80 до 420 | ||
| Линейна скорость снования, м/мин | до 500 | ||
| Число оборотов в минуту привода перевивочного механизма: | |||
| 1 степень | 45 | ||
| 2 степень | 30 | ||
| Габаритные размеры машины, мм | |||
| ширина | 4716 | ||
| глубина | 3940 | ||
| высота | 1740 | ||
| Габаритные размеры сновальной рамки прерывного снования с тремя завозными секциями на 288 рабочих бобин, мм: | |||
| ширина | 2180 | ||
| длина | 5000 | ||
| высота | 2170 | ||
| общая установочная длина | 10740 | ||
| Электродвигатель: | |||
| тип | А51-4 | АОТ-42/4 | АТТ-41-6 |
| мощность, кВт | 4,5 | 1,7 | 0,6 |
| число оборотов в минуту | 1440 | 1440 | 930 |
Ленточные сновальные машины СЛ-140-Х и СЛ-180-Х.
Машины предназначаются для ленточного способа снования нитей из искусственных и синтетических волокон.
