Алмазы с естественными гранями, закрепленные в оправах, имеют преимущество перед алмазными карандашами в том, что изготовляются они из более качественных алмазов, и, следовательно, их износостойкость значительно выше.

Алмазные зерна закрепляются в оправах путем зачеканки или пайки.

К недостаткам этого вида инструмента относится необходимость перепайки, что связано с большими затратами времени.

Для пайки алмазных зерен нашли применение медноцинковые, серебряные и цинковоалюминиевые припои.

Ограненные алмазные инструменты

Применяются для правки кругов сложного профиля. Изготовляются они в виде резцов с различным профилем алмаза.

Стоимость ограненных резцов значительно выше стоимости алмазов в оправах, так как кристалл алмаза ограненных резцов необходимо шлифовать. Однако высокая производительность правки кругов, повышение точности и качества выпускаемых деталей, достигаемые при применении алмазных резцов, полностью оправдывают расходы на правящий инструмент.

Рекомендации по выбору алмазного инструмента для правки кругов приведены в табл. 11.

Режим правки влияет на износостойкость алмазного инструмента и качество шлифования. Как показали исследования, при правке алмазно-металлическим карандашом марки Ц шлифовального круга ПВД 600Х63Х305 ЭБ40СТ1К при поперечной подаче 0,02 — 0,06 мм/дв. ход, продольной подаче 0,3 — 1,0 м/мин и скорости шлифовального круга 35 м/сек с увеличением продольной подачи от 0,3 до 1,0 м/мин тангенциальная составляющая усилия резания возрастает в 2,7 раза, а износ алмаза—в 2,3 раза.

Таблица 11

Выбор инструмента для правки кругов в зависимости от вида фасонного шлифования

Поэтому увеличение продольной подачи алмазно-металлических карандашей выше 0,5 м/мин недопустимо в связи с большим износом алмаза.

На внутришлифовальных станках можно работать с большими продольными подачами, но не выше 2 м/мин.

Для алмазов в оправе величины продольных подач должны быть меньше, чем для карандашей, а для ограненных алмазов —еще меньше. При правке алмазными резцами многорасточных резбошлифовальных кругов продольная подача резца должна быть не более 0,5 м1мин.

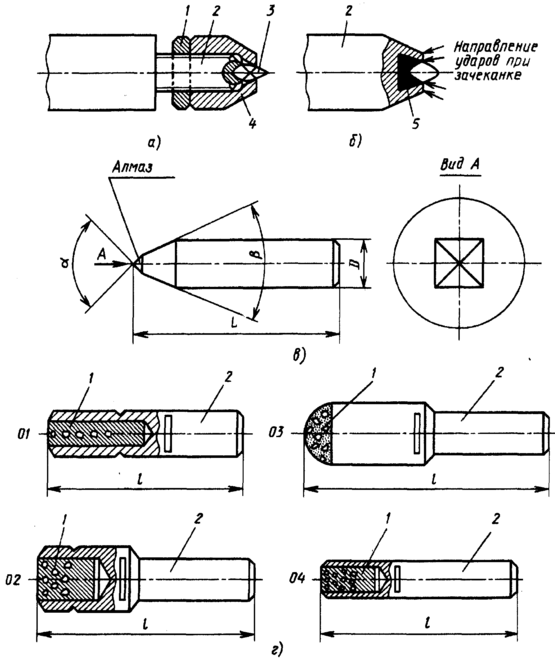

Рис. 3. Инструменты для правки шлифовальных кругов методом обтачивания:

а—б—алмаз в оправе, крепление соответственно колпаком и зачеканкой; в—алмазная игла, крепление алмаза зачеканкой или пайкой; г—алмазные карандаши с расположением алмазов цепочкой (01), слоями (02), на сферической поверхности (03), с неориентированными алмазами (04)

Правку методами обтачивания производят необработанными алмазами массой 0,2—1 кар 3, закрепленными механическим способом с помощью колпачка 4 и контргайки 1 зачеканкой или пайкой на оправке 2 (рис.3, а). Кроме механического крепления, крепление алмаза в оправке может производиться зачеканкой в медном вкладыше 5, установленном на оправке 2, или пайкой (рис.3, б). Для правки однониточных резьбошлифовальных кругов и правки фасонных профилей по копиру применяют алмазные иглы (рис.3, б), оснащенные спрофилированными алмазами размером 0,1— 0,25 кар. Алмазные иглы имеют угол у вершины «, равный 60° или 90°. Оправку обычно делают с углом =-10°, т. е. с углом 50° или 80°.

Разнообразие алмазного инструмента по величине, геометрической форме, точности изготовления и чистоте поверхностей и т.д. требует в каждом отдельном случае специальных станков для обработки алмазных кристаллов и приборов для их контроля.

Список использованной литературы :

1. Алмазные инструменты в машиностроении / Под ред. И.Г. Космачева. Лениздат 1965. 264с.

2. Сахаров Г.Н., Арбузов О.Б., Боровой Ю.Л. Металлорежущие инструменты М.: Машиностроение 1989. 328с.

3. Грановский Г.Н., Грановский В.Г. Резание металлов М.: Высшая школа 1986. 304с.

4. Резание конструкционных материалов, режущие станки и инструменты / Под ред. В.А. Кривоухова М.: Машиностроение 1967. 656с.

5. Филипов Г.В. Режущий инструмент Л.: Машиностроение, 1981. 173с.
