уменьшение высоты до 4,2 м.

При отсутствии в здании зала для общей физической подготовки или иного помещения, позволяющих проведение в них разминки перед занятиями на тренажерах, площадь помещения с тренажерами принимается из расчета 6 м² на каждый тренажер (снаряд), но не менее 70 м² (на помещения, встраиваемые в жилые здания, приведенное условие не распространяется).

Ширина помещения не менее 3 м.

Во встроенных помещениях и при реконструкции существующих помещений высота при соответствующем спортивно-технологическом обосновании может уменьшаться до высоты этажа здания.

Примечание. В случаях когда проведение физкультурно-оздоровительных занятий, указанных в настоящей таблице, предусмотрено в проекте в спортивных залах или в помещениях, размеры которых превышают приведенные в таблице, пропускная способность для этих занятий принимается 25 чел. (одна группа).

В помещениях и залах, где проводятся игры с мячом, на окнах и осветительных приборах предусматриваются защитные устройства. В целях предохранения занимающихся от травм внутренняя поверхность стен предусматривается без выступов и ниш, а при наличии последних, в них рекомендуется размещать спортивное оборудование или приборы отопления, которые закрываются экранами так, чтобы их поверхность была заподлицо со стеной.

Площадь вестибюля и гардеробной верхней одежды для занимающихся определяют по пп. 3.49 и 3.50 настоящего Пособия, имея в виду, что площадь вестибюля принимается не менее 12 м², а площадь за барьером гардеробной - не менее 6 м².

При помещениях для физкультурно-оздоровительных занятий для хранения переносного оборудования и инвентаря предусматриваются инвентарные. При помещениях для групповых занятий по общей физической подготовке (включая игры с мячом) размером 2412 м и 1812 м площадь инвентарной рекомендуется 18 м² (63 м), а при размере помещения 189 м - 15 м² (62,5 м).

В случае применения в этих помещениях пристенного трансформируемого оборудования, а также при остальных помещениях, приведенных в табл. 18 (кроме помещения для настольного тенниса), площадь инвентарной рекомендуется 8 м².

Наличие помещений медико-восстановительного центра позволяет использовать их населением на основе платных услуг, в связи с чем при объемно-планировочном решении сооружения целесообразно учитывать возможность автономного использования помещений центра населением при удобной связи с остальными основными и вспомогательными помещениями.

Прямое естественное освещение предусматривается во всех основных помещениях для физкультурно-оздоровительных занятий и может быть, как правило, боковым (односторонним или двухсторонним). Расчетная площадь световых проемов принимается в пределах 12-17% площади пола помещения.

Световые проемы вдоль стен для обеспечения равномерности освещения рекомендуется принимать ленточными. При устройстве двухстороннего освещения следует иметь в виду, что площади световых проемов в противоположных стенах могут различаться не более чем вдвое.

ПРИМЕРЫ СХЕМ ПЛАНОВ РАССТАНОВКИ ОБОРУДОВАНИЯ В ПОМЕЩЕНИЯХ ДЛЯ ФИЗКУЛЬТУРНО-ОЗДОРОВИТЕЛЬНЫХ ЗАНЯТИЙ

На рис. 7-12 приведены примеры схем планов помещений для различных видов физкультурно-оздоровительных занятий с расстановкой необходимого оборудования.

В помещениях размерами 2412 м и 1812 м (см. рис. 7) проведение общеразвивающих упражнений предусматривается осуществлять на свободном от гимнастического оборудования пространстве с использованием тренажеров и гимнастических стенок.

В помещениях для групповых занятий элементами борьбы (см. рис. 8) стены, примыкающие к уложенным на полу матам, должны иметь мягкую обивку.

Для занятий ритмической гимнастикой, хореографией и женской оздоровительной гимнастикой наилучшим является помещение размером 1212 м, приведенное на рис. 9 прил. 3 настоящего Пособия. На рис. 3 настоящего приложения приведен план помещения для этих занятий минимального размера. Помост для тренера может предусматриваться переносным или пристенным (откидным), а зеркала и хореографические станки устанавливаются стационарно.

На рис. 7-9 приведены схемы планов расстановки оборудования в помещениях с тренажерами для развития различных физических качеств. При этом на рис. 7 и 8 в одинаковых по размеру помещениях установлены различные по составу тренажеры.

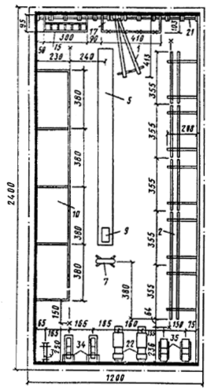

Рис. 7 - Схемы планов помещений размерами 2412 м и 1812 м для групповых занятий по общей физической подготовке на пристенном трансформируемом гимнастическом оборудовании и тренажерах (размеры в сантиметрах)

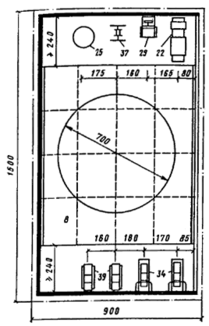

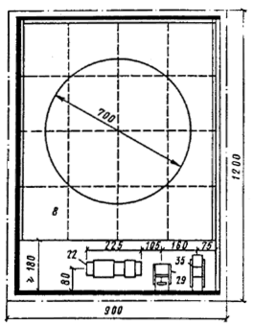

Рис. 8 - Схемы планов помещений размерами 159 м и 129 м для групповых занятий элементами борьбы (размеры в сантиметрах)

Рис. 9 - Схема плана помещения размером 99 м для групповых занятий по ритмической гимнастике, хореографии и женской оздоровительной гимнастике (размеры в сантиметрах)

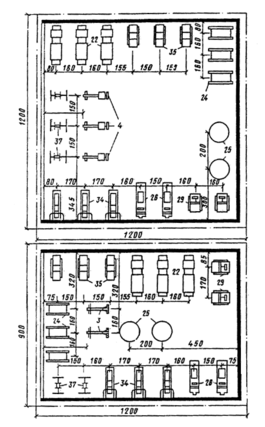

Рис. 10 - Планы помещений размерами 1212 м и 129 м с расстановкой в них тренажеров (размеры в сантиметрах)

Рис 11 - План помещения размером 99 м с расстановкой в нем тренажеров (размеры в сантиметрах)

Рис. 12 - План помещения размером 99 м с расстановкой в нем тренажеров из набора КАП-2 (размеры в сантиметрах)

Крытый конькобежный центр в Крылатском

Главной целью проектирования ККЦ стало создание искусственного ледового поля, позволяющего вести круглогодичную подготовку спортсменов-конькобежцев на уровне высших мировых требований, а также проводить соревнования вплоть до чемпионатов мира или Олимпийских игр по скоростному бегу на коньках. Крытый конькобежный центр (ККЦ) в Крылатском – это первый в России крытый каток с 400-метровой беговой ледовой дорожкой. ККЦ - 2-6-этажное здание полукруглой формы в плане. Такая форма сделала возможным устройство основной трибуны на 6000 зрителей с наиболее зрелищной стороны – у финиша. Большепролетное покрытие над Ареной и трибунами (117 м в радиальном направлении) решено в виде двух рядов веерообразно расходящихся деревометаллических ферм, опирающихся на железобетонный ствол основания главной опоры, на железобетонные колонны по периметру и подвешенных стальными вантами к Л-образному пилону (общая высота 70 м) с заделанными в фундамент оттяжками. Фасады облицованы кассетами «Алюкобонд» серебрянного цвета и панелями из Минерита белого цвета. Навесы над галереями из поликарбоната трех оттенков синего цвета.

Ледовый дворец спорта на Ходынском поле

Ледовый дворец спорта располагается в значимом месте Ходынского поля: с одной стороны он завершает левый фланг протяженной панорамы застройки партерной части на юге, а с другой - замыкает перспективу взлетно-посадочной полосы на востоке. Объемно-пространственное решение здания Ледового дворца логично вытекает из общего градостроительного решения квартала - проходы к нему через квартал подхватываются широкими пандусами, спирально опоясывающими цилиндр (диаметром 120 метров и высотой более 40 метров) основного объема здания дворца и поднимающими зрителей на верхние уровни, где, начиная со второго этажа, запроектированы вестибюли и фойе. Направление движения входных пандусов повторяют светопропускающие навесы над ними, в свою очередь, переходящие в навес кровли здания. Основное здание имеет 9 надземных этажей и подвал, Ледовый дворец предназначен для тренировочных занятий и проведения соревнований по хоккею, фигурному катанию, по другим видам спорта (баскетбол, бокс, теннис, гимнастика), а также для проведения эстрадных представлений.

Многофункциональный спортивно-развлекательный комплекс с апартаментами "Город яхт" (Николай Лызлов). Участок, отведённый под строительство многофункционального спортивно- развлекательного комплекса с апартаментами, расположен между Ленинградским шоссе и берегом Химкинского водохранилища, севернее территории микрорайона «Лебедь». Участок выходит непосредственно к берегу водохранилища, в связи с чем предполагается строительство набережной. Площадь участка составляет 1,618 га. Подъезд к зданию предполагается организовать с Ленинградского шоссе. Благоустроенная территория комплекса спускается каскадом из трёх уступов от линии застройки Ленинградского шоссе к берегу Химкинского водохранилища, и продолжается выходящими в акваторию сооружениями гавани для небольших спортивных и прогулочных судов. Основная часть благоустроенной территории расположена над подземными сооружениями гаража- стоянки. Благоустройство территории предусматривает посадку большого количества растений, не только на уровне земной поверхности, но так же и на кровлях зданий. На участке размещается гостевая автостоянка на 60 а/м, в подземном уровне сооружения стоянка на 600 а/м.

Проектируемый многофункциональный спортивно-развлекательный комплекс состоит из трёх отдельно стоящих корпусов объединённых единым цоколем подземной части. В подземной части сооружения, насчитывающей два уровня, размещается гараж- стоянка, разделённая на три противопожарных блока, по двести машиномест в каждом.

Самый протяжённый из корпусов – корпус «1» - имеет переменную этажность (8 – 13 этажей). Первый и цокольный этажи здания занимают вестибюльные группы помещений апартаментов. Часть здания, выходящая на водохранилище, включает в себя помещения СПА-салона, фитнесс-клуба с бассейнами, детского развлекательного центра, ресторана, закусочных и фруктовых баров. Выше – через технический этаж расположены апартаменты, имеющие квартирную планировку.

Над этажами квартир, на кровле здания размещаются пять двухэтажных пентхаузов.

Основным функциональным наполнением корпуса «2» проектируемого комплекса являются помещения гостиницы на 100 номеров.

Первый этаж здания занимают помещения технического назначения и торговли, на втором этаже размещаются вспомогательного назначения и ресторан гостиницы, на третьем – пятом этажах гостиничные номера.

Корпус «3» состоит из восьми сблокированных трёхэтажных таунхаузов. Первые этажи заняты вестибюльными группами, выше – жилые помещения.

Выходящая к воде, западная часть первых этажей комплекса будет заполнена помещениями фитнес-центра.

Основной («1») корпус сооружения будет иметь не сплошь застроенный первый этаж, оставаясь прозрачным для людских потоков перемещающихся вдоль берега водохранилища.
