Рис. 3.1. Пересувні інвентарні столики:
а - різновисотний; б - двовисотний; в — універсальний; 1 - нерухомий стояк; 2 - драбина; 3-висувний стояк; 4-настил; 5 - штир; 6 - підкіс; 7 - полиця; 8 - поручень
Двовисотний столик (рис. 3.1, б) складається з опорного каркаса, драбини, захисних засобів (поручнів), настилу і полиці для розміщення пристроїв та інструментів. Столик призначений для виконання опоряджувальних робіт в приміщеннях заввишки 2,5-2,7 м. Конструкція його дає змогу фіксувати положення настилу на двох рівнях - 0,7 і 0,9 м. Розмір робочої площадки столика - 60x100 см, маса - 22 кг.
Універсальний столик (рис. 3.1, в) складається з чотиристоякового прямого опорного каркаса, різновисотного опорного каркаса, драбини, настилу і полиці. Столик призначений для виконання опоряджувальних робіт в приміщеннях заввишки 2,5-2,7 м, а також на сходових клітках. Конструкція його дає можливість фіксувати положення настилу в двох рівнях. Працюючи у звичайному приміщенні, настил можна встановити на висоті 0,7 або 0,9 м. Для роботи на сходовій клітці до столика приєднують різновисотний опорний каркас, обладнаний підкосами. При такому положенні столика настил можна встановити на висоті 0,75 або 0,95 м. Розмір робочої площадки столика - 60x100 см, маса - 24 кг.
Колиски за принципом переміщення бувають самопідйомні, обладнані електролебідками, та такі, які піднімають за допомогою лебідок, встановлених на землі. Самопідйомні колиски різних марок ЛОС-100-120, ЛС-80-250, ЛЗ-30-250, ЛП-11М, ТП-11 тощо відрізняються одна від одної габаритами та вантажопідйомністю.
Самопідйомна колиска ТП-11 (рис. 3.2, а) найбільш зручна в експлуатації. Вона призначена для піднімання двох робітників і 100 кг вантажу на висоту до 100 м. Робоча площадка колиски розміром 0,97x4,4 м витримує навантаження до 300 кг. Колиска складається з металевого каркаса 1 з поручнем 3, двох електролебідок 2, суцільнометалевого настилу 4 із захисним бортом 5 заввишки 15 см.
Піднімають колиску за допомогою двох сталевих тросів, які перекидаються через блоки, розміщені на кінцях консольних балок, що закріплюються на даху або горищному перекритті. Після включення лебідок в електромережу троси починають намотуватися на барабани лебідок і піднімають колиску. При переключенні лебідки на зворотній рух троси розмотуються і колиска опускається.
Одномісну самопідйомну колиску ЛОС-100-120 (рис. 3.2, б) застосовують для виконання дрібних ремонтних робіт на фасадах будинків. Вона складається з металевого каркаса 1 із поручнем 3, електролебідки 2, суцільного металевого настилу 4 з захисним бортом 5. Колиска призначена для піднімання одного робітника і 20 кг вантажу на висоту до 100 м. Піднімається вона за допомогою одного троса.
Пересувні вишки бувають самопідйомні та збірно-розбірні, їх використовують при опорядженні фасадів будівель висотою до чотирьох поверхів і для робіт в приміщеннях з високо розміщеною стелею.
Пересувна самопідйомна вишка ВО-10,6-12 (рис. 3.3, а) складаєтья з двох колон 2, візка 1 та робочої платформи 3. Платформа за допомогою лебідки з електроприводом пересувається вздовж колон, як по напрямних, з відмітки 1,25 до 10,6 м і може зупинятись на різній висоті в цих межах.

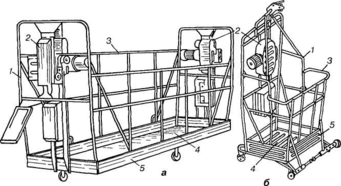

Рис. 3.2. Колиски:
а - самопідйомна; б - одномісна самопідйомна ЛОС-100-120
1 - каркас; 2 - електролебідки; 3 - поручень; 4 - настил; 5 - захисний борт
Розмір робочої площадки платформи - 2x4 м. Переміщення платформи здійснюється з пульта управління, що міститься на ній. Якщо електроенергії немає, то платформа пересувається за допомогою ручного привода лебідки, обладнаного поряд з електричним. Вишка спирається на чотири колеса з гумовими ободами. На нове місце роботи в межах одного будинку вишку пересувають вручну, попередньо опустивши платформу на нижню відмітку 1,25 м. Максимально допустиме навантаження на платформу 500 кг.
Пересувна збірно-розбірна вишка (рис. 3.3, б) дає змогу виконувати роботи на висоті до 6 м. Вона складається з металевого збірного каркаса 6, що спирається на чотири колеса, драбини 7, захисного поручня 4 та дерев'яного настилу 5. На робочому місці вишку збирають з окремих секцій, нарощуючи їх до потрібної висоти. Розмір робочої площадки вишки - 2x2 м, максимально допустиме навантаження - 200 кг.
У межах приміщення або вздовж фасаду будинку вишку пересувають вручну.
Риштовання - тимчасові допоміжні пристрої, використовувані для створення на потрібній висоті умов для проведення будівельних робіт.
Залежно від способу піднімання і пересування риштовання бувають висячі, драбинні, виставні, пересувні, збірно-розбірні, встановлювальні. їх виготовляють з металу і деревини.
Під час виконання опоряджувальних робіт використовують інвентарні риштовання.
Трубчасті безболтові риштовання (рис. 3.4) застосовують для штукатурення фасадів будинків заввишки до 40 м. Вони складаються з опор, прогонів, поперечок, поручнів та дерев'яного настилу. До кінців прогонів і поперечок приварено гачки, а вздовж опор на відстані 2 м один від одного - спеціальні патрубки (втулки). Під час монтажу риштовань гачки прогонів 2 і поперечок 5 вставляють у відповідні патрубки опор 1. Опори встановлюють уздовж стіни на відстані 2 м одна від одної. Ширина риштовань 1,65 м. Нижні кінці опор вставляються у спеціальні башмаки, які спираються на дерев'яні підкладки, підмощені під кожну пару опор. Риштовання прикріплюють до стін гачками, які закладають у петлі анкерних болтів, заздалегідь закріплених у стіні.
На прогони укладають інвентарні дерев'яні щити настилу 3. Настили риштовань обгороджують інвентарним поручнем 4 заввишки не менше 1 м, у нижній частині якого закріплюють бортову дошку заввишки 15 см.
Окремі яруси риштовань поєднують сходами.
Підвісні (струнні) риштовання (рис. 3.5) підвішують до металевих або дерев'яних консольних балок 1, які закріплюють під дахом. Струни риштовань 5 складаються з окремих ланок завдовжки 4 м кожна. До струн приварені спеціальні гачки, в які закладають прогони настилу, поручні 2 та бортову дошку 3. Відстань між струнами вздовж стіни становить 2,5-4 м, ширина настилу 2 м. Щоб риштовання не розгойдувались, їх у відповідних місцях прикріплюють до стіни жорсткими стяжками.
4. Витягування і опорядження колон
Колона - це вертикальна жорстка опора типу стрижня, який працює переважно на стиск, несуча конструкція (стояк) стояково-балкової системи. Може бути суцільною з круглим, прямокутним чи більш складним поперечним перерізом. Споруджується з каменю, цегли, залізобетону або металу. Колона є однією з основних частин (несуча конструкція) архітектурного ордера та архітектурних форм, що інтерпретують ордерну композицію.
Рис. 4.1. Повний (а) і неповний (б) ордери
Архітектурний повний ордер (рис. 4.1., а) складається з п'єдесталу - нижньої частини, колони - середньої частини і антаблемента-верхньої частини. Неповний ордер (рис. 4.1., б) не має п'єдесталу.
П'єдестал у свою чергу складається з бази, тіла п'єдесталу (стула) і карниза. База - це нижня частина п'єдесталу у вигляді високої полиці або плити, на якій розміщені, залежно від типу ордера, полички, валики, викруження тощо. На базі розташоване тіло п'єдесталу (стул). Зверху п'єдестал має карниз простої або складної форми.
Колона стоїть на п'єдесталі і підтримує антаблемент. Вона складається з бази, стрижня (тіла) самої колони і капітелі.
База - нижня частина, що має, як правило, товсту плиту (полицю). На базі встановлено тіло колони, яке завершується капітеллю.
Стрижень колони на ділянці від бази до 1/3 висоти має циліндричну форму, а на решті 2/3 висоти поступово набуває конічної форми з невеликим стоншенням, що називається ентазисом. Інколи колони стоншуються не тільки догори, але і знизу, тобто мають подвійне стоншення. Такі колони найтовщі на 1/3 відстані від низу колони.
Пропорції повного ордера такі: якщо по висоті його поділити на 19 однакових частин, то висота п'єдесталу становить 4 частини, колони - 12 частин і антаблемента - 3 частини. Неповний ордер поділяють на 5 частин: 4 частини - колона, 1 частина - антаблемент.
Масштабом усіх частин ордера є радіус колони в її нижній основі. Цей радіус називається модулем і позначається буквою М. У тосканському і доричному ордерах модуль поділяють на 12 частин, а в іонічному і коринфському - на 18. Ці частини називаються партами і позначаються буквою П. Стрижні колон усіх згаданих ордерів - круглі.
Замість круглих колон нерідко влаштовують квадратні, рівні або зменшені на конус. Такі колони роблять з капітелями або без них. Пілястри (половина колони, що виступає на стіні) частіше всього мають зверху капітель. Пілястри бувають гладенькими або з канелюрами (неглибокі вертикальні жолобки на поверхні колони).
Залежно від форми колони, її штукатурять, розрівнюють розчин правилом, напівтеркою чи малкою з ентазисом або витягують, особливо тоді, коли на стрижні колони є канелюри.
Складною операцією є побудова ентазису. Цю роботу виконують у такій послідовності. Спочатку будують ентазис, виходячи з таких даних: модуль тосканського і доричного ордерів дорівнює 12 партам, а це означає, що парта дорівнює 30 мм; модуль іонічного і коринфського ордерів - 18 партам, тобто парта дорівнює 20 мм. Нижній діаметр для всіх ордерів дорівнює двом модулям. Для колон тосканського і доричного ордерів заввишки 14 і 16 модулів, верхній діаметр дорівнює 1 модулю 8 партам, стоншення на всю довжину колони - 120 мм, на радіус або на половину колони - 60 мм.
Для колон іонічного і коринфського ордерів заввишки 18 і 20 модулів верхній діаметр дорівнює 1 модулю 12 партам, стоншення на верхньому діаметрі на всю колону - 140 мм, на радіус або на половину колони - 70 мм.
На широкій дошці у масштабі креслять колону і проводять у центрі її вісь (рис. 4.2, а). На одній третині колони, тобто там, де розпочинається стоншення, нижнім радіусом колони з центра О проводять дугу АБ. Потім з точок В і Г, що визначають верхній діаметр колони, проводять лінії до перетину з дугою АБ, де утворюють точки, помічені цифрою 1. Розділяють дуги А1 і 1Б на довільне число однакових частин, в даному випадку на чотири (1, 2, 3, 4). На таку ж кількість частин поділяють решту 2/3 колони і проводять по точках поділу горизонтальні лінії, перпендикулярні до осі, тобто 01, Е2 і Ж3. Потім з точок, розміщених на дузі, проводять вертикальні лінії до перетину з горизонтальними, а саме з точки 2 - до перетину з лінією Ж3, з точки 3 - до перетину з лінією Е2, з точки 4 - до перетину з лінією 01. Отримані таким чином точки (обведені кружечками) є шуканими. З'єднавши ці точки кривими лініями, отримаємо ентазис колони.
Для виготовлення правила-лекала беруть обстругану дошку. Вона повинна бути на 10-15 см ширшою ніж стоншення на всю колону. Довжина лошки дорівнює 2/3 висоти колони. До одного кінця дошки прибивають шматок фанери, після чого від рівного краю відміряють на дошці різницю між радіусами нижньої і верхньої частин колони (у нашому випадку 6 см) і проводять лінію, паралельну краю дошки. Точку перетину ліній помічають буквою А.
Розжимають ніжки циркуля до розміру заданого радіусу і (у нашому прикладі 360 мм), ставлять одну ніжку в точку А, а другу на фанеру, що прибита з іншої сторони дошки, і окреслюють дугу. Цю дугу поділяють на яку-небудь кількість однакових частин. Ділять на таку ж кількість частин довжину дошки, проводять всі необхідні лінії, знаходять точки і з'єднують їх кривою лінією. Потім фанеру знімають, вирізують непотрібну частину дошки, а кромку лекала, що залишилась, зачищають, інколи кромку лекала оббивають жерстю.
Pис 4.2. Побудова ентазису і виготовлення правила-лекала двома способами (а, б) для колони з модулем 360 мм
Правило можна вигнути й іншим способом (рис. 4.2., б). З дерева без сучків вистругують рейку довжиною, яка дорівнює висоті колони. Потім беруть дошку, яка також має таку довжину, та проводять на ній пряму лінію на всю довжину і відміряють зверху від цієї лінії точку В на такій відстані, яка має стоншення колони на її радіус. Наприклад, колона стоншується на 120 мм, тобто на радіус 60 мм. Пряму лінію на дошці поділяють на частини. Одна нижня частина пряма, а дві треті звужуються. До проведеної нижньої прямої лінії прибивають рейку двома-трьома цвяхами, а потім загинають 2/3 рейки до точки В і прибивають. Крива, що утворилась при згинанні рейки, і є ентазисом. По рейці на дошці олівцем проводять лінію. Рейку знімають, відпилюють по лінії дошку, оброблюють край напилком і шліфувальною шкуркою та отримують правило-лекало.
5. Опорядження колон за допомогою шаблонів
Гладенькі рівні колони витягують шаблонами. Спочатку колони провішують, потім на двох протилежних сторонах точно посередині навішують два правила і вставляють у них шаблон. Витягують одну половину колони і, не знімаючи правил, іншу. Після цього знімають правила, місця під ними замазують розчином і затирають всю колону. Таким способом витягують гладенькі та рівні колони чотиригранної, круглої, шестигранної форми (рис. 5.1, а-в). Багатогранні колони інколи витягують не з двох, а з декількох захваток, навішуючи чотири, шість чи більше правил (рис. 5.1, г). Щоб зменшити витрати розчину при витягуванні колон, шаблон переміщують знизу вверх.
Гладенькі круглі колони з ентазисом без канелюр у більшості випадків опоряджують вручну, але вони не завжди виходять чистими і точними за формою. Тому, для кращої якості, їх витягують шаблонами з криволінійною профільною дошкою, що гойдається. Колону розбивають на шість або більше захваток. Якщо колону витягують з двох захваток, то зверху вона буде не круглою, а у вигляді еліпса, а якщо з чотирьох, то вона матиме вигляд стовбура з чотирьох окремих граней. Тому захваток повинно бути не менше шести.
