Зубчастий шпатель застосовують для розрівнювання клею на поверхні. Терку гумову застосовують для заповнення швів між плитками затирочною сумішшю. Шпатель гумовий також застосовують для заповнення швів між плитками затирочної сумішшю.
Дрель - миксер (мішалка) Фіолент МД 1-11 Е підходить для приготування будівельних сумішей.
Характеристики Фіолент МД 1-11 Е: - Корпус редуктора металевий - Регулювання обертів - Вимикач фіксується у включеному стані - Ергономічний дизайн з віброгасящими накладками. Дрель - миксер (мішалка) Фіолент МД 1-11 Е зручний і практичний міксер для приготування розчинів.
Електричний маятниковий різальний верстат з рухомою кареткою і верхнім розташуванням диска для різання плитки та каміння. Дозволяє проводити різання під кутом 45 град.
Технічні характеристики:
Довжина різу, мм 730
Глибина різу max, мм 80/100
Потужність двигуна, кВт 2,2
Напруга, В 220
Діаметр диска max, мм 350
Інструменти для вимірювання та перевірки поверхонь
На рис.2 представлені інструменти для вимірювання та перевірки обробляємих поверхонь.
.

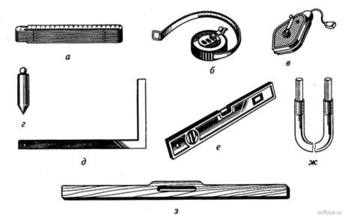

Рисунок 2. Інструменти для вимірювання та перевірки обробляємих поверхонь: а - метр складной; б - рулетка; в - Розмічальний шнур; г - висок; д - кутник; е - будівельний рівень; ж - водяний рівень; ж - рейка-правило
Метр складний застосовують для лінійних вимірювань. рулеткою роблять лінійні виміри. Розмічальний шнур (у корпусі) застосовують для відбиття ліній. Висок застосовують для провішуванням поверхні та перевірки її вертикальності. Косинцем розмічають і перевіряють прямі кути. Будівельний рівень використовують для перевірки вертикальних і горизонтальних поверхонь. Водяний рівень застосовують для перенесення позначки по горизонталі. Рейку-правило використовують для перевірки рівності поверхонь.
Облицювання круглих колон мармуровою плиткою
Підстави, на які укладається плитка, повинні бути міцними і сухими, а також попередньо очищеними від перешкоджаючих адгезії речовин: жири, масла, мастики, лаки, фарби. Слід згладити невеликі нерівності поверхні вертикальних підстав і видалити неміцний шар. Основи з великими нерівностями необхідно за 24 години до початку робіт вирівняти матеріалами Ceresit СТ-29.
Підстави з гарною всмоктуючою здатністю необхідно попередньо загрунтувати глибоко прониклою грунтовкою Ceresit СТ 17. Роботи із застосуванням клею Ceresit СМ-15 слід виконувати при температурі основи від +5' С до +30 "С. Суху суміш Ceresit необходимо змішати з чистою холодною водою температурою 15-20 ° С і інтенсивно перемішати низькооборотної дрилем з насадкою або мішалкою до отримання однорідної, без грудок маси. Витримати розчин 5 хвилин, після чого знову перемішати. Приготовлений розчин тонким шаром за допомогою лопатки, шпателя потрібно нанести на облицьовувану поверхню і вирівняти зубчастою теркою або шпателем. Після цього треба укласти плитки на нанесений розчин і притиснути (плитку попередньо не замочувати!). Зубці шпателя повинні мати квадратну форму.
Не рекомендується укладати плитки в стик без шва, ширина шва між плитками не повинна бути менше 2 мм. Протягом 10-25 хвилин після укладання плиток на підставі можна коригувати їх положення. За нормальних умов плитку необхідно укласти не пізніше 15-25 хвилин після нанесення розчину на основу. У літній період при виконанні робіт зовні будівель час укладання скорочується.
Колони круглого перетину облицьовують тільки плитками невеликого розміру прямокутного формату.
Щоб елементи облицювання ідеально підходили один до одного, суміжні грані обтесують під потрібним кутом.
Рис.3. Облицювання круглих колон:
А - облицьована колонна;
Б - огрунтовка поверхні;
Затирання швів. Ceresit CE42 зачиняють чистою холодною (від +15 до +20 ° С) водою, і перемішують з використанням низькооборотних механічних змішувачів (400-800 об / хв) до отримання однорідної маси без грудок. Витримують технологічну паузу близько 3 хвилин і знову перемішують розчин. Слід звернути увагу, щоб суміш мала рівномірний колірний тон. Передозування води призводить до втрати затіркою гарантованих властивостей і погіршення технологічних характеристик.
Приготовлений розчин укладають на плитки облицювання гумової теркою або гумовим шпателем і, переміщаючи інструмент під кутом до облицювання, вдавлюють у шви. Надлишок розчину збирають шпателем з поверхні облицювання і знову заповнюють їм шви. Затерту поверхню промивають вологою, часто споліскують губкою. Розчин що залишився на облицювання відразу ж після його схоплювання слід змити вологою губкою. Щоб не вимити затірку зі швів, не рекомендується поспішно і інтенсивно змивати матеріал з поверхні шва. Висохлий цементний наліт від затирання легко може бути вилучений сухою м'якою ганчіркою на наступний день.
Для запобігання пересихання та викрашування затирання у швах, їх рекомендується змочувати мокрою губкою після схоплювання розчину.
Організація робочого місця облицювальника
Робоче місце організовують так, щоб необхідні матеріали та інструмент були зручно розміщені по фронту робіт; була підведена електроенергія для підключення електроінструментів.
Візок або пересувний ящик з розчином розташовують на відстані 1 м від стіни і праворуч або ліворуч від плиточника в залежності від того, якою рукою наносять розчин. Запаси розчину повинні бути розраховані на 1...1,5 години безперервної роботи (терміни схоплювання розчину). Пересувний візок з контейнером для плиток і баком для води встановлюють на відстані 1 м від облицьовуваної колони. Облицювання колон на висоті понад 1,2 м виконують з двухвисотного столика.
Рис.4. Схема організації робочого місця
1 - колона; 2-компресор; 3-шланги; 4-УПС; 5-розчиннозмішувач; 6-ємність з ситом для розчину; 7-ємності з компонентами для приготування розчину; 8-ємності з кольоровими розчинами; Ш - робочі місця облицювальників
Пристосування для виконання робіт на висоті
При облицюванні колон доводиться виконувати і роботи на висоті. Для цього застосовують столики, підмостки.
Складаний двухвисотний столик має висувний майданчик розміром 974X530 мм, що дає можливість виконувати роботу в приміщеннях висотою 2,5...2,7 м. Майданчик столика можна піднімати на висоту 1155 мм. Маса столика з щитом роботи в сходових клітинах, так як пару його ніжок можна висувати і встановити столик на сходах так, що майданчик буде знаходитись горизонтально. Щоб столик не скочувався зі сходинок, одну пару його ніжок роблять без коліс, що створює необхідне гальмування. Висота площадки столика 1360 мм, довжина 1100 мм, ширина 560 мм. Маса столика з щитом настилу й огородження 20,15 кг.
Універсальні збірно-розбірні пересувні підмостки виготовляють із тонкостінних труб. Висота робочого настилу від рівня підлоги 2200 мм; довжина площадки 1950 мм, ширина 1000 мм. Підмости встановлені на колесах, що дозволяє вільно пересувати їх по фронту робіт. При оштукатурюванні стель або балок підмостки влаштовують такої висоти, щоб між головою робочої і стелею залишалося відстань 15...20 см.
Пересувна збірно-розбірна вишка-туру) призначена для роботи в приміщеннях висотою 6 м. Висота вежі, рахуючи від підлоги до рівня площадки, 4 м; розміри робочого майданчика для окремо вишки 2X2 м, допускається навантаження 2 кН. Загальна маса 414 кг. При необхідності суцільного підмащування встановлюють кілька вишок, а між ними укладають перехідні щити. Ці вежі мають колеса і легко пересуваються по фронту робіт.
Ліси представляють собою легкий металевий каркас, зібраний з двох стандартних елементів: стійок і конвертів, виготовлених з газових труб. Стойкі виготовляються з газових труб діаметром 1,5, а конверти-з труб діаметром 11/4 і 5/8 // і листової сталі товщиною 4 мм. Витрата металу на 1 м2 вертикальної проекції лісів складає всього лише 9,6 кг, майже на 1 кг менше лісів системи Єршова. Крім того, ліси системи Вишнева значно простіше в збірці і розбирання, ніж ліси системи Ершова. При невеликому обсязі штукатурних робіт на фасадах багатоповерхових будинків, коли не проводиться суцільне оштукатурювання стін, а штукатурять лише обрамлення прорізів, пілястри та ін, доцільно працювати з підвісних лісів.
Помости складаються з двох підвісок з ручними черв'ячними самотормозящими лебідками, настилу й огородження. Лебідка може прийняти на свій барабан 25-30 м сталевого троса діаметром 8,7 мм, що забезпечує підйом риштовання на фасад будівлі висотою в 6-7 поверхів.
Оцінка якості
Під якістю облицювання розуміють її відповідність робочим кресленням і вимогам Державних будівельних норм і правил (СНиП Ш-21 - 73 "Оздоблювальні покриття будівельних конструкцій"). При контролі якості облицьованої поверхні перевіряють відповідність матеріалу і малюнка по проекту. Шви повинні бути заповненими, прямолінійними, взаємно перпендикулярними і мати однакову ширину. Поверхні, облицьовані одноколірними виробами, мають бути однотонні, а оздоблені плитами з природного каменю - мати плавний перехід відтінків. Облицьована поверхня повинна бути жорсткою, без тріщин, плям, потьоків розчину і мастики. Сколи кутів більше 0,5 мм не допускаються. Відхилення розмірів облицьованих поверхонь від допускаються не повинні перевищувати величин, встановлених СНиП Ш-21 - 73. Простір між стіною і покладеної плиткою має бути повністю заповнений розчином, а плитки, покладені на мастиках або клеях, прилягати до основи всією поверхнею. На якість облицьовування впливає ретельність закладення некондиційних плиток і укладання плиток у місцях пропуску труб. Краї некондиційних плиток повинні бути рівними, з однаковою товщиною швів. Тріщини, горбики, раковини, дутики, нитки синтетичної поверхні, пропуски на оштукатуреній поверхні не допускаються. Товщина клейового прошарку: - з розчину 7-15 мм; - з мастики 1-2 мм. Відхилення від вертикалі (на 1 м довжини) при облицюванню - зовнішня - 2 мм (не більше 5 мм на поверх); - внутрішня - 1, 5 мм (не більше 4 мм на поверх). Відхилення розташування швів від вертикалі і горизонталі (на довжину 1 м) в облицюванні: - зовнішньої до 2 мм; - внутрішній до 1,5 мм; допускаються розбіжності профілю на стиках архітектурних деталей і швів в облицюванні: - зовнішньої до 4 мм; - внутрішній до 3 мм; Нерівності площини (при контролі двометрової рейкою) в облицюванні: - зовнішньої-внутрішньої до 2 мм; Межі відхилення ширини шва ± 0,5 мм.
Поверхні облицьовані плитками, повинні відповідати таким вимогам:
Простір між стіною та облицюванням має бути повністю заповнений розчином;
Горизонтальні і вертикальні шви повинні бути однотипні, однорядні і рівномірно по ширині;
поверхня всього облицювання повинна бути жорсткою;
відколи у швах допускаються не більше 0,5 мм;
тріщини, плями, патьоки розчину не допускаються.
Сучасні матеріали для заміни
Килимово-мозаїчна плитка - це дрібні квадратні різнокольорові непрозорі вироби зі скла з гладкою або рифленої, матовою або глянсовою поверхнею. Випускається у вигляді килимів (матриць) з паперу, на яку лицьовою поверхнею наклеєні окремі однотонні або різнокольорові плитки. Різнокольорова скляна мозаїка без спеціальних добавок - найчисленніша група. При виготовленні більш дорогих видів у скломасу вводяться добавки, які імітують напівдорогоцінне каміння. Цілу групу складає мозаїка з вкрапленнями авантюрину - штучно отриманого каменю з мідними кристалами. Така плитка сама виглядає як справжня коштовність. Окрему серію складає мозаїка, при виготовленні якої в скломасу додається . мозаїка дуже дорога, але вироби з неї виглядають чудово. Крім одноколірних матриць, виробляють різні , розтяжки, бордюри і панно. - це листи, що містять різнокольорові мозаїчні плитки в різному процентному співвідношенні. Є стандартні, які замовляють за каталогом, є ексклюзивні - їх виготовляють за ескізами замовника. Розтяжками називаються суміші мозаїки з плавним переходом тону від темних відтінків до більш світлим. Бордюри - стандартні орнаменти з різних видів мозаїки шириною 150 або 171 мм. Скляна мозаїка приємна на дотик, не перегрівається на сонці. Якщо її наклеюють на існуюче облицювання, збільшують товщину шару все лише на 7 мм. Завдяки маленькому формату мозаїка чудово підходить для обробки поверхонь і колон невеликого діаметру. У звичайних умовах матеріал не змінює забарвлення протягом довгого часу, при нагріванні веде себе так само, як скло. Їм можна облицьовувати печі та каміни, поверхні яких розігріваються до 100 оС. У цьому випадку важливо підібрати відповідний клейовий склад. Незаперечними достоїнствами плитки є висока хімічна стійкість і повна вологонепроникність. Мозаїка довговічна і легко очищається. Її можна використовувати в приміщеннях з підвищеною вологістю або в умовах безпосереднього впливу агресивних газів або кислот. Матеріал морозостійкий. За оцінками фахівців, він може служити протягом 50 років. Якість покриття і термін його служби багато в чому визначається правильністю наклеювання мозаїки. Поверхні, на які клеїться скляна плитка, повинні бути чистими, рівними, гладкими і сухими. Температура навколишнього середовища при роботі не повинна бути нижче 5 і вище +30 оС. Основні переваги - висока міцність покриття; - вологонепроникність; - стійкість до впливів агресивних середовищ; - морозо- і жаростійкість; - широка гама кольорів; - не змінює забарвлення протягом тривалого часу; - невелика питома вага; - можливість обробки складних криволінійних поверхонь; - довговічність виконаного покриття; - легко очищається від забруднень.
Нормування робочого часу і розцінки на виконання робіт та матеріали
У будівництві застосовуються дві загальновизнані форми тарифної оплати праці - погодинна і відрядна. За погодинною системою оплати праці заробітна плата робочого визначається відповідно до його кваліфікації та кількістю відпрацьованого робочого часу. Така оплата праці застосовується, як правило, у тих випадках, коли працю працівника неможливо пронорморувати або виконувані роботи не піддаються обґрунтованому обліку. Працівникам, переведеними на почасову оплату праці, в залежності від присвоєного їм розряду встановлюється тарифна ставка (для робітників). Тарифна ставка являє собою суму заробітної плати за одиницю часу. Розряди встановлюються залежно від складності робіт, що виконуються відповідно до прийнятих на підприємстві тарифно-кваліфікаційними довідниками (для робітників), що використовуються на підприємстві. Тарифно-кваліфікаційні довідники робіт і професій робітників (ТКД) використовуються також для тарифікації робіт. Диференціація заробітної плати проводиться за допомогою тарифної сітки, при побудові якої передбачаються: - шкала тарифних розрядів і відповідна їй шкала тарифних коефіцієнтів (чим вищий розряд, тим вище тарифний коефіцієнт); - величина мінімальної тарифної ставки за тарифного розряду. Залежно від характеру виконуваних робіт і умов організації виробництва і праці застосовують просту почасову і почасово-преміальну системи оплати праці. При простій погодинній оплаті праці працівник отримує заробітну плату за кількість відпрацьованого робочого часу. Заробітна плата при цьому визначається множенням тарифної ставки розряду, присвоєного працівнику, на число відпрацьованих та оплачуваних годин або днів. При відрядній оплаті праці працівник отримує заробітну плату в залежності від кількості виконаної роботи за встановленими відрядними розцінками за одиницю доброякісної продукції, вираженої в натуральних показниках. При використанні відрядної оплати праці застосовуються норми часу, норми виробітку, відрядні розцінки.
Вартість витратних матеріалів і розцінки на виконання робіт
По мармуровій плитці наведемо ціни від двох відомих на Україні постачальників мармурової плитки для облицювання колон. Компанія "Інпром" працює на ринку будівельних матеріалів 10 років і пропонує облицювальну плитку на основі граніту і мармуру, для внутрішнього і зовнішнього облицювання. Дана облицювальна плитка -двошарова, нижня сторона пориста, що дозволяє при укладанні обходитися без штриховки. Розмір плитки - 340х340х25 мм. Ціна плитки на мармуровій основі-50 грн/м2.
Фірма "Арт-світ" працює на ринку України 2 роки і пропонує мармур, який має 30 кольорів і відтінків, з Італії, Туреччини, Хорватії і т.д. Розміри мармурової плитки від "Арт-світ"-1.5хх30,5хх30,2.5хх30,2хх60 мм, водопоглинання - 0.1…0.4%, міцність-600…1600 кг/см2. Ціна-39…140 у. о. /м2. Вартість робіт з лицювання залежить від складності і вимірюється в межах 22-35 у. о. /м2.
Вартість клею СМ-17 мішок 25 кг - 35 кг.
