ли, что чем гуще управляющая сетка лампы, тем больше коэф­фициент усиления. Следовательно, надо делать сетку очень гус­той, тогда и коэффициент усиления будет очень большим.

На самом деле это не так. В действительности у триода поч­ти невозможно сделать коэффициент усиления больше 100, и вот почему.

Коэффициент усиления  показывает, во сколько раз напря­жение на сетке действует на анодный ток сильнее, чем напряже­ние на аноде. Если =10, то это значит, что изменение напря­жения на сетке на 1 в действует так же, как изменение на аноде на 106. Подав на анод этой лампы напряжение, например, 1506, мы создадим в ее анодной цепи некоторый ток. Поскольку 1 в на сетке лампы действует также, как 10 в на аноде, то очевидно, что, подав на сетку—15 в, мы совершенно прекратим анодный ток; отталкивающее по отношению к электронам действие сеточ­ного напряжения уравновесит притягивающее действие анода.

Если бы коэффициент усиления лампы был больше, напри­мер равнялся 30, то анодный ток прекратился бы при напряже­нии на сетке—5 в, а при =100 для прекращения анодного то­ка потребовалось бы подать на сетку всего—1,5 в.

Для работы усилительной лампы используется, как мы ви­дели, участок характеристики между нижним перегибом и точ­кой, соответствующей нулевому напряжению на сетке. В триоде с большим (и этот участок будет совсем мал: при =100 он окажется в лучшем случае немногим больше, чем 1 в. Значит, к сетке такой лампы нельзя подводить переменные напряжения с амплитудой больше чем 0,5 б, так как в противном случае ко­лебания попадут в область сеточного тока и на перегиб характе­ристики, что приведет к искажениям. Это обстоятельство очень ограничивает возможности исполь­зования триодов с большим .

Каталось бы, что их удобнее всего применить для усиления высокой частоты, поскольку напряже­ние сигналов высокой частоты при радиоприеме всегда бывает очень мало. Но тут возникает препятствие в виде емкости анод— сетка, которая особенно сильно сказывается при усилении имен­но высоких частот, а при усилении низких частот, когда вредное действие емкости анод — сетка сказывается меньше, переменные напряжения обычно бывают довольно значительными.

Введение в лампу экранирующей сетки разрешает эту труд­ность.

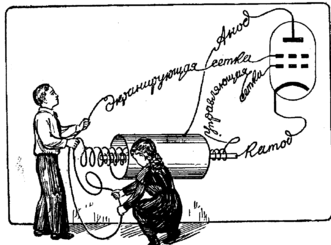

Мы до сих пор говорили только о том, что экранирующая сетка находится между управляющей сеткой и анодом, но не касались вопроса о том, с чем же соединена эта сетка. Для того чтобы она выполняла только функции экрана, ее достаточно было бы соединить с катодом, т. е. с нулевой точкой схемы, относи­тельно которой определяется напряжение всех остальных элек­тродов. Но при этом, как и у триода с большим ц, можно использовать только очень малую часть характеристики лампы, что невыгодно.

Но можно присоединить экранирующую сетку иначе—подать на нее положительное напряжение. Картина при этом резко изме­нится. Анод, отделенный от катода двумя сетками, сам по себе будет оказывать слабое притягивающее действие на электроны. Но экранирующая сетка будет помогать ему в этом. При поло­жительном напряжении на экранирующей сетке электроны полу­чат дополнительное ускорение и устремятся к экранирующей сетке. Напряжение на ней Uэ можно сделать меньше, чем на ано­де Uа. Тогда электроны, приблизившись к экранирующей сетке и приобретя при этом достаточную скорость, испытают сильное при­тяжение анода и полетят к нему. Небольшое количество электро­нов окажется при этом притянутым экранирующей сеткой и об­разует в ее цепи некоторый ток. '

Таким образом, экранирующая сетка способствует увеличе­нию анодного тока. Если осуществление в триодах большого ко­эффициента усиления приводит к резкому уменьшению возмож­ного для использования участка характеристики, то экранирую­щая сетка, способствуя, с одной стороны, увеличению коэффи­циента усиления, увеличивает в то же время анодный ток и этим как бы сдвигает всю характеристику лампы влево, позволяя использовать для усиления ее больший участок.

Благодаря этому тетроды могут иметь очень большой коэф­фициент усиления, доходящий до 500—600, т. е. во много раз больше, чем у триодов. Поэтому от усилительного каскада с тет­родом можно получить значительно большее усиление, чем от каскада с триодом.

На экранирующую сетку обычно подается напряжение, при­мерно вдвое меньшее анодного. Эта сетка играет вспомогательную роль, и ток в ее цепи не используется.

Тетроды такого типа в основном применялись для усиления высокой частоты. Большой коэффициент усиления и малая вели­чина емкости управляющая сетка—анод позволяют очень эф­фективно использовать их для этой цели.

Экранированные лампы явились значительным шагом вперед по сравнению с трехэлектродными. У нас раньше выпускались тетроды СО-124. СБ-154 и др. Однако практика использования тетродов выявила крупный недостаток, препятствовавший расширению их применения.

Мы отмечали, что экранирующая сетка, находящаяся под достаточно большим положительным напряжением (обычно по­рядка 50—70 в), сообщает электронам, образующим анодный ток, дополнительную скорость. Электроны, летящие с очень большой скоростью, с такой силой ударяются о поверхность ано­да, что выбивают из атомов металла анода другие электроны. Один электрон, имеющий достаточно большую скорость, может выбить из анода несколько электронов. Ударяю­щийся об анод электрон принято называть первичным, а выби­тые им электроны — вторичными.

Каким же образом появление вторичных электронов может отозваться на работе лампы?

Выбитые из анода вторичные электроны имеют неодинаковые скорости. Электроны, получившие небольшую скорость, под влия­нием притяжения положительно заряженного анода быстро те­ряют ее и падают обратно на анод. Такие электроны не удаля­ются на большое расстояние от анода, и их появление не сказы­вается на работе лампы.

Но какая-то часть вторичных электронов получает в резуль­тате удара большую скорость, дающую им возможность доста­точно удалиться от анода и приблизиться к экранирующей сетке настолько, что ее притяжение превысит притяжение анода, В итоге эти электроны будут притянуты экранирующей сеткой.

В результате в лампе образуются два тока: один — нормаль­ный анодный ток, образованный электронами, вылетевшими из катода, и второй—образованный вторичными электронами, вы­битыми из анода, и имеющий противоположное направление. Этот ток обратного направления иногда называют динатронным током, поскольку явле­ние выбивания из анода вторичных электронов из­вестно под названием динатронного эффекта.

Динатронный ток, как имеющий обратное направ­ление по отношению к анод­ному току, вычитается из него. Динатронный эффект приводит к уменьшению анодного тока лампы. Так как каждый первичный электрон может при изве­стных условиях выбить не­сколько вторичных,' то при некоторых соотношениях на­пряжений на аноде лампы и ее экранирующей и управляющей сетках динатронный ток может сравняться по величине с «пря­мым» анодным током и даже превысить его. У лампы, работаю­щей в таком режиме, уменьшение отрицательного напряжения на управляющей сетке будет сопровождаться не увеличением анодного тока, а его уменьшением (из-за возникновения дина-тронного эффекта). В результате возникнут сильные искажения и может начаться самовозбуждение каскада, т. е. превращение усилительного каскада в генераторный.

Способ устранения неприятных последствий динатронного эффекта очевиден: надо не допускать вторичные электроны при­нижаться к экранирующей сетке. Осуществить это можно введе­нием в лампу еще одной—третьей по счету сетки.

Третья сетка располагается между анодом и экранирующей сеткой и соединяется с катодом. Поскольку отрицательный по­люс источника напряжения соединен с катодом, то третья сетка оказывается заряженной отрицательно относительно анода. По­этому выбитые из анода вторичные электроны будут отталки­ваться этой сеткой обратно к аноду. В то же время, будучи до­статочно редкой, эта сетка не препятствует лететь к аноду электронам основного анодного тока.

Эта третья сетка защищает лампу от возникновения дина-тронного эффекта и поэтому называется защитной или противодинатронной. Иногда ее называют пентодной сеткой.
