Рис. 3. Схема включения логомет­ра в омметре.

Конструктивно омметры с логометром выполняют весьма разно образно в зависимости от требуемого предела измерения, назначения (щитовой или переносный прибор) и т. п.

Точность омметров при линейной шкале характеризуется приве­денной погрешностью по отношению к пределу измерения. При нелиней­ной (гиперболической) шкале погрешности прибора характеризуются. также приведенной погрешностью, %, но по отношению к длине шкалы, выраженной в миллиметрах, т. е; γ=(∆l/lшк)100.

В СССР выпускается несколько типов электронных омметров. Ом­метры типов Е6-12, Е6-15 имеют структурные схемы, близкие к схемам, приведенным на рис. 2б. Пределы измерения 0,001—0,003... 100 Ом, приведенная погрешность 1,5—2,5%. Омметры типов E6-1Q, Е6-13 име­ют структурную схему, приведенную на рис. 2а. Пределы измерения 100—300—1000 Ом; 3—10...1000 кОм; 1—3...10⁷ МОм; γ= 1.5; 2.5%.

Измерение сопротивлений способом вольтметра и амперметра.

Pис. 4 а и б. Эти способы могут быть применены для измерения различных по значению сопротивлений. Достоинство этих схем заключается в том, что по резистору с измеряемым сопротивлением можно пропускать такой же ток, как и в условиях его работы, что очень важно при измерениях сопротивлений, значения которых зави­сят от тока.

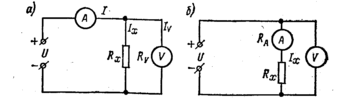

Рис. 4. Измерение сопротивлений вольтметром -и ам­перметром . |

Измерение сопротивления амперметром и вольтметром основано на использовании закона Ома. Однако если собрать схемы, пока­занные на рис. 4, и установить в цепи измеряемого сопротивления требуемый условиями его работы ток, то, отсчитав одновременно показания вольтметра V и амперметра А, а затем разделив первое на второе, получим лишь приближенное значение измеряемого сопротивления

R’x= U/I. (10)

Действительное значение сопротивления Rx определится сле­дующими выражениями:

для схемы рис. 4, а

Rx=U/Ix=U/(I-Iv)=U/(I-U/Rv); (11)_

для схемы рис. 4, б

Rx= (U-IxRa)/Ix. (12)

Как видно из выражений (11) и (12), при подсчете искомого сопротивления по приближенной формуле (10) возникает погреш­ность. При измерении по схеме рис. 4, а погрешность получается за счет того, что амперметр учитывает не только ток Ix проходящий через резистор с изменяемым сопротивлением Rx но и ток Iv,ответвляющийся в вольтметр.

При измерении по схеме рис. 4,б погрешность появляется из-за того, что вольтметр кроме напряжения на резисторе с измеряемым сопротивлением учитывает также значение падения напряжения на амперметре.

Поскольку в практике измерений этим способом подсчет сопро­тивлений часто производится по приближенной формуле (4), то необходимо знать, какую схему следует выбрать для того, чтобы погрешность была минимальна.

Для схемы рис. 4, а относительная погрешность (в процентах)

β=(R’x- Rx)/Rx =( - Rx/(Rx+Rv))*100 (13)

a для схемы рис. 4, б

β= (R’x-Rx)/Rx=( Ra/Rx)*100 (14)

Как видно из выражений (13) и (14), пользоваться схемой рис. 4а следует в тех случаях, когда сопротивление Rv вольт метра велико по сравнению с измеряемым сопротивлением Rx, а схемой рис. 4б — когда сопротивление амперметра Ra мало по сравнению с измеряемым сопротивлением. Обычно схему рис. 4a, целесообразнее применять для измерения малых сопротивлении, а схему рис. 4б — больших.

Список используемой литературы.

1. Атамалян Э. Г. Приборы и методы измерения электрических величин – М.: Высшая школа, 1982.

2. Левшина Е. С., Новицкий П. В. Электрические измерения физических величин: - Л.: Энергоавтомиздат. 1983.

3. Соловьёв В. А. Основы измерительной техники. – Л.: Изд-во Ленинградского Ун-та 1980.

4. Тер-Хататуров А. а. Алиев Т. М. Измерительная техника: Учебное пособие для техн. вузов – М.: Высшая школа, 1991.

5. Электрические измерения / Под ред. В. Н. Малиновского –М.: Энергоатомиздат, 1987.
