Подстанции различают по назначению и конструктивному исполнению, расположению и принципу их обслуживания.
По назначению понизительные подстанции подразделяются на районные и местные.
Районные подстанции предназначаются для электроснабжения крупных районов с промышленными, городскими и сельскохозяйственными потребителями. Эти подстанции понижают напряжение до 35—6 кВ и распределяют электроэнергию на такие же напряжения между распределительными пунктами трансформаторными подстанциями городских электрических сетей. Местные подстанции предназначены для электроснабжения отдельных предприятий или жилищно-коммунальных и общественных потребителей города на
напряжение 380/220 В.
По конструктивному выполнению распределительные подстанции подразделяются на открытые и закрытые. На открытых подстанциях электрооборудование устанавливается на открытом воздухе, а в закрытых—в помещениях. Открытые и закрытые подстанции могут быть выполнены как с монтажом оборудование на месте установки, так и в виде комплектного распределительного устройства, которое изготовляют на заводе с полностью собранным оборудованием в металлических шкафах. Эти шкафы доставляются на место установки.
Но расположению подстанции различают: внутрицеховые, расположенные в здании цеха; встроенные, т. е. вписанные в контур основного здания, но при этом выкатка трансформаторов и выключателей производится из здания; пристроенные, т. е. примыкающие к основному зданию, с выкаткой трансформаторов и выключателей наружу здания; отдельно стоящие
По принципу обслуживания распределительные подстанции могут быть сетевые и абонентские. Сетевые подстанции обслуживаются персоналом энергосистемы, а абонентские — персоналом потребителя.
В городских сетях применяют закрытые подстанции, оборудованные одним или двумя трансформаторами мощностью 100— 630 кВ-А каждый, с первичным напряжением 6—10 кВ и вторичным напряжением 0,4/0,23 кВ, с воздушными или кабельными вводами. В небольших поселках и в сельской местности часто подстанции с одним трансформатором мощностью до 400 кВ-А устанавливают открыто на деревянных или бетонных конструкциях. В городах с небольшой плотностью застройки применяют отдельно стоящие закрытые однотрансформаторные подстанции с трансформатором мощностью до 630 кВ-А. Схемы электрических соединений однотрансформаторных подстанций являются наиболее простыми и содержат минимальное количество несложных коммутирующих и защитных аппаратов. Эти подстанции предназначены для электроснабжения потребителей 3-й, а иногда и 2-й категорий. В городах с повышенной плотностью застройки применяют двухтрансформаторные подстанции с трансформаторами мощностью до 630 кВ-А.
Многие строительные и монтажные организации городов выпускают комплектные трансформаторные подстанции из объемных железобетонных элементов (блок-коробок), изготовленных на железобетонном заводе вместе со смонтированным оборудованием (кроме трансформаторов). Подстанция доставляется на место строительства отдельными блоками и устанавливается на заранее подготовленную площадку.
3 Работа на штатном рабочем месте и в качестве дублёров.
3.1 Работа на штатном рабочем месте.
Работа на штатном рабочем месте осуществляется согласно трудового договора а так же согласно квалификации и группы допуска.
3.2 Работа в качестве дублёров
Работа в качестве дублёров осуществляется на рабочем месте по специальности по которой уже был опыт работы, но был перерыв в работе более одного месяца, а так же после продолжительной болезни или по другой причине перерыва в работе. С целью закрепления и восполнения уже полученных знаний и навыков. Дублирование осуществляется как обычная работа на штатном рабочем месте но под присмотром опытного специалиста.
3.2.1 Дублирование работы электромонтёра по обслуживанию электрооборудования.
. Приемка и транспортировка трансформаторов
Трансформатор принимается после изготовления службами контроля на заводе, а также при покупке его для замены вышедшего из строя трансформатора или для электроснабжения нового объекта. Но после этого надежность трансформатора может измениться в худшую сторону, так как он может перемещаться к месту хранения на заводе или на базе снабжения, и это перемещение и условия хранения могут ухудшить его состояние.В новом трансформаторе прежде всего нужно обращать внимание на уровень масла. Оно-должно быть видно хотя бы в маслоуказателе, иначе есть сомнение в его наличии в трансформаторе, что, в свою очередь, говорит о течи в корпусе трансформатора. Нужно проверять отсутствие течи и при наличии масла в маслоуказателе. Необходимо убедиться в отсутствие механическихповреждений корпуса трансформатора, изоляторов и шпилек, в отсутствиетрещин на изоляторах, в целостях резьбы на шпильках и т. д.
К трансформатору должна быть приложена вся необходимая документация, запасные части, чтодолжно быть проверено по ведомости комплектации.Погрузка и перевозка трансформатора должна производиться с предосторожностями, чтобы его неповредить. Для предотвращения ударов и перемещений при перевозке трансформатор привязывается.

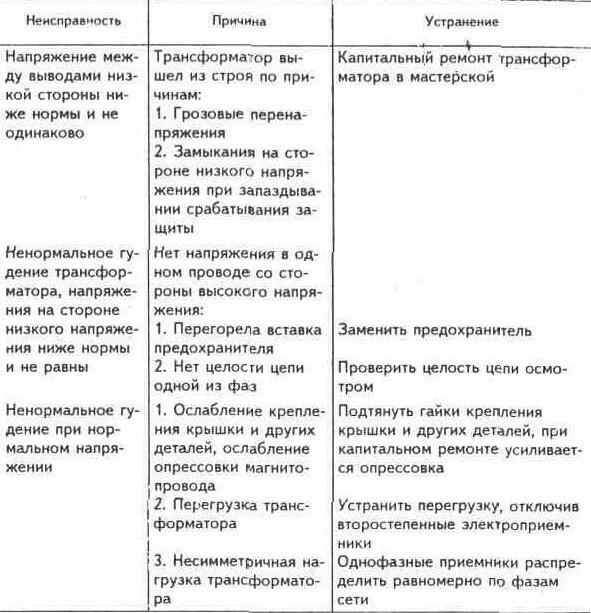

Таблица 2. 21 НЕИСПРАВНОСТИ ТРАНСФОРМАТОРОВ
Обслуживание и ремонт трансформаторов производят электрики специализированных служб При ликвидации аварии им могут помогать электрики других служб при отсутствии напряжения в месте
работы на токоведущих частях и вблизи них

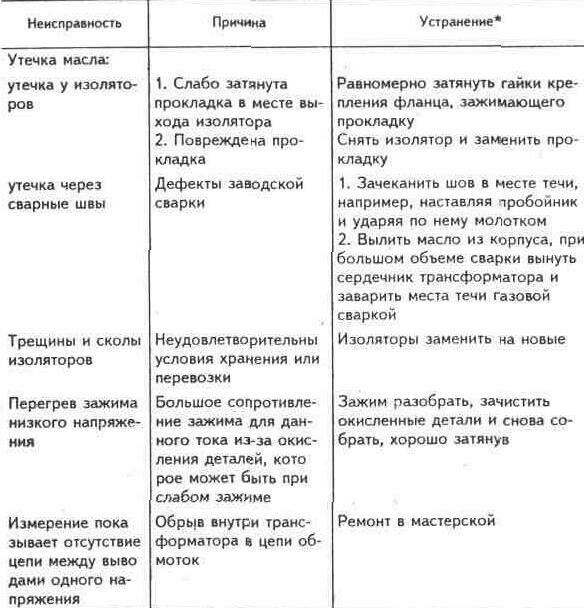

Окончание табл. 2. 21
3.2.2 Дублирование работы электромонтёра по ремонту электрооборудования.
Рубильники и переключатели служат для замыкания и размыкания вручную электрических цепей переменного тока напряжением до 500 В и постоянного тока напряжением до 440 В. Они
устанавливаются на панелях распределительных устройств, в шкафах и ящиках. Первая цифра в обозначении аппарата соответствует числу полюсов, вторая соответствует его величине по току: 1 —
100 А, 2 — 250 А, 4 — 400 А, 6 — 600 А. В таблице показаны только аппараты на 100 А.
Рубильники Р и переключатели П изготовляются без дугогасительных камер и могут работать только в качестве разъединителей, т. е. размыкать обесточенные электрические цепи. Рубильники и переключатели прочих типов изготовляются с дугогасительными камерами и могут коммутировать электрические цепи под нагрузкой.
Плавкие предохранители
Предохранители предназначены для защиты электрооборудования и сетей от токов короткого замыкания и недопустимых длительных перегрузок.
Данные предохранители имеют кварцевое заполнение корпуса в виде кварцевого песка, у предохранителей НПН стеклянный корпус круглого сечения, а у ПН2 — фарфоровый корпус прямоугольного сечения.
Автоматические выключатели (автоматы)
Автоматы предназначены для защиты от токов короткого замыкания и перегрузки электрических линий и приемников энергии, для включений и отключений линий и приемников энергии
Выключатель АК63 разработан с целью замены выключателя АП—50, имеющего малую коммутационную способность. Выключатель имеет расцепители максимального тока на 0, 63... 63 А, 500 В переменного и 220 В постоянного напряжения, его коммутационная способность в 2, 5 раза больше, чем у выключателя АП50.
В отличие от выключателей АП50 выключатели АК63 имеют открытые выводы, для закрывания которых могут поставляться крышки. Открытые выводы, не соприкасающиеся с корпусом выключателя, имеют лучший теплоотвод, а при нагреве выводов не происходит выгорания корпуса выключателя.
Автоматические выключатели АЕ2000 разрабатывались с целью замены всех других выключателей на ток до 100 А. Они имеют величины на 25, 63 и 100 А с расцепителями максимального тока на 0, 6 А и выше, тепловыми и комбинированными расцепителями.
Выключатели серии АЕ1000 предназначены для защиты участков сетей жилых и общественных зданий.
Расцепитель любого автоматического выключателя представляет собой блок, встроенный в корпус выключателя и предназначенный для отключения выключателя под действием тока, большего того, на который он настроен.
Действие теплового расцепителя основано на изменении формы биметаллической пластинки при протекании по ней тока нагрузки выключателя, большего номинального тока этого выключателя.
Пластинка действует на механизм выключения выключателя.
Электромагнитный расцепитель состоит из электромагнитов, по катушкам которых проходит ток выключателя. Электромагниты приводятся в действие только при токе аварийной перегрузки, например, заклинивания механизма, или токе короткого замыкания, и воздействуют на механизм отключения выключателя.
Комбинированный расцепитель содержит расцепители обоих видов.
Для выключателя данной величины может быть несколько расцепителей, имеющих свои разные
номинальные токи, которые могут регулироваться. Уставка на ток мгновенного срабатывания, или ток отсечки, означает, что при данном токе срабатывает электромагнитный расцепитель данного выключателя.
Предельная коммутационная способность означает предельный ток, который может отключить выключатель.
Магнитные пускатели
Магнитные пускатели предназначены для дистанционного управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором и другими приемниками энергии.
Включение магнитных пускателей может производиться вручную с помощью кнопочного поста и
автоматически с помощью датчиков автоматики непосредственно или через промежуточные реле, с помощью блок-контактов других пускателей. Отключение пускателей производится вручную или при аварийных режимах с помощью реле тепловых или реле максимального тока, при отключении сблокированных с ними других пускателей, при действии устройств автоматики. нереверсивные. У реверсивных пускателей данные те же, но они состоят из двух пускателей, сблокированных механически и электрически против одновременного включения, а в обозначении типа реверсивных пускателей последняя цифра больше на два, например, ПМЕ—111
— нереверсивный, ПМЕ—113 — реверсивный.
Пускатели ПМЕ и ПА заменяются пускателями типов ПМЛ и ПАЕ — см. табл. 2. 27, 2. 28, 2. 29.
Тепловые реле
Тепловые реле могут поставляться в блоке с пускателями или отдельно.
Тепловые реле предназначены для защиты от перегрузок асинхронных электродвигателей с короткозамкнутым ротором. Так как они не защищают от коротких замыканий и сами нуждаются в такой защите, то на ответвлении к электродвигателю перед пускателем ставится автоматический выключатель с электромагнитным расцепителем.
Чувствительным элементом у реле служит термобиметалл, по которому проходит ток. У реле на большие токи имеется нихромовый нагреватель для дополнительного нагрева биметалла.
Чувствительные элементы реле включаются в две фазы электродвигателя, контакты реле включаются в цепь катушки пускателя.
Реле максимального тока
Токовые реле, или реле максимального тока, применяются для защиты асинхронных электродвигателей с короткозамкнутым ротором от внезапных перегрузок при заклинивании приводимого механизма, например, дозатора муки, ротора дробилки и т. д.
В качестве максимального реле применяются электромагнитные реле с последовательным присоединением обмоток в цепь двигателя.
Выбор электрических аппаратов для замены вышедших из строя
На практике приходится заменять электрические аппараты любого вида. Замена требуется, когда аппарат вышел из строя полностью или когда ремонт на месте не возможен.
С течением времени меняется ток, проходящий через аппараты с изменением нагрузки от приемников энергии, заменой электродвигателей и т. д., что также влечет за собой замену аппаратов.
В таких случаях необходимы рекомендации по выбору аппаратов.
Прежде всего, степень защиты аппарата должна соответствовать условиям той среды, где он будет работать.
Номинальный ток аппарата должен быть не меньше расчетного тока нагрузки, напряжение аппарата должно соответствовать напряжению сети, где он будет применяться.
Аппараты должны быть устойчивы к току короткого замыкания, который может через них проходить, а те аппараты, которые должны отключать этот ток, должны быть устойчивы при его отключении.
Номинальный ток плавкой вставки предохранителя должен быть не меньше расчетного тока цепи,
т. е. Iв>Iр.
Плавкая вставка не должна перегорать при нормальных перегрузках на данном ответвлении, например, при пусковых токах двигателей.
Предохранители не желательно устанавливать на ответвлении к одному двигателю для защиты его от тока короткого замыкания, так как при перегорании одной вставки двигатель выйдет из строя при работе на двух фазах.
