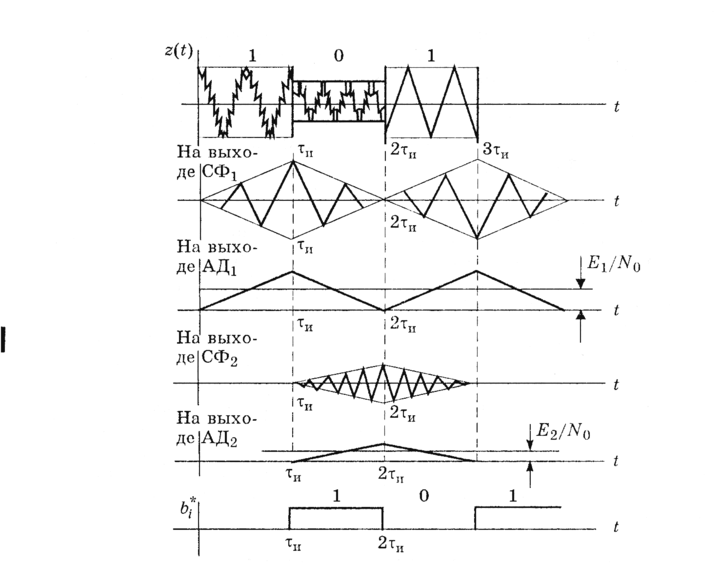

Смесь сигнала и шума Z(t) фильтруется согласованным фильтром, а затем выделяется огибающая сигнала на выходе этого фильтра. Огибающая сравнивается с пороговым уровнем, величина которого при равных априорных вероятностях P(U1(t)=P(U2(t) определяется соотношением Ei/No. Если эти вероятности не равны, пороговый уровень изменится на lnP(U1(t)/P(U2(t). При превышении порогового уровня в верхнем канале принимается решение bi*=1, а если в нижнем, то bi*=0. Временные диаграммы поясняющие работу оптимального демодулятора ЧМ сигнала приведены на рис.7

Рис. 7.

Алгоритм приёма имеет вид:

Т Т

 Z(t)Si(t)dt – 0.5Ei >  Z(t)Sj(t)dt – 0.5Ej; ji,

1. ⁰

где Ej – энергия ожидаемого сигнала.

Устройство, непосредственно вычисляющее скалярное произведе-

ние: Т

(Z,Si) –  Z(t)Si(t)dt , называют активным фильтром, или коррелятором.

⁰

Поэтому приёмник реализующий данный алгоритм называют корреляционным.

Вероятность неправильного приёма дискретного двоичного сигнала для ЧМ модуляции, при отношении энергии сигнала к спектральной плотности шума на выходе детектора h²=169, определим по формуле:

P=0,5 e ^{–0.5 h2} =0,5 e ^{- 84,5} = 10^-37

Вероятность ошибки для ЧМ сигнала определяется по формуле:

P_ош=0,5[1-Ф(h)],

где - функция Крампа.

Для когерентного приёма фазомодулированного сигнала вероятность ошибки определяется по формуле:

P_ош=0.5[1-Ф( h)]

Все рассчитанные данные занесём в таблицу 1.

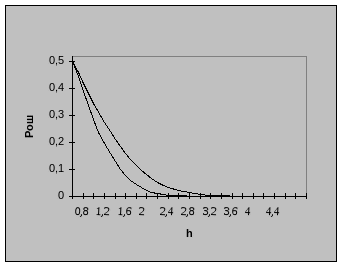

Графики зависимости Pош=f(h), для приёма ЧМ и ФМ сигналов, построенные с помощью программы Exell, приведены на рис.8.

Таблица 1

Сравнивая полученные результаты зависимостей P_ош(h) для ЧМ и ФМ мы видим ,что фазовая модуляция является более помехоустойчивой, чем частотная.

Рчм

Рфм

Рис.8

ЗАКЛЮЧЕНИЕ.

Фундаментальными работами В.А.Котельникова и К.Шенонна было положено начало современной теории передачи сообщений. Классическая теория помехоустойчивости при флуктуационных помехах развита для каналов со случайно изменяющимися параметрами и продолжает развиваться в направлении учета реальных характеристик сигналов и помех, в том числе нестационарных. Вопросы синтеза оптимальных приемников непрерывных и импульсных сигналов успешно решаются на основании теории нелинейной фильтрации. Дальнейшим шагом является разработка и применение методов построения оптимальных схем, позволяющих обеспечить высокую достоверность передачи сообщений в каналах с переменными параметрами при неполной априорной информации о сигналах и помехах.

Современная теория передачи сообщений позволяет достаточно полно оценить различные системы связи по их помехоустойчивости и эффективности и тем самым определить, какие из этих систем являются наиболее перспективными. Теория достаточно четко указывает не только возможности совершенствования существующих систем связи, но и пути создания новых, более совершенных систем.

В настоящее время речь идет о создании систем, в которых используются показатели эффективности, близкие к предельным. Одновременное требование высоких скоростей и верности передачи приводит к необходимости применения систем, в которых используются многопозиционные коды и мощные корректирующие коды.

В реальных условиях системы связи должны выполнять большой объем вычислений и логических операций, связанных с изменением и регулированием параметров сигнала, а также с операциями кодирования и декодирования. Наиболее совершенная система связи должна быть сложной саморегулирующейся системой. Практически реализация таких систем должна базироваться на использовании микропроцессоров и ЭВМ.
