После оптимизации мы получили базу сигнала равную В = 8. Из-за того, что база сигнала больше единицы возникает противоречие между максимальной дальностью и разрешающей способности по дальности. При использовании простого сигнала это противоречие невозможно обойти, однако использование сложных сигналов позволяет обеспечить требуемые параметры. Наиболее известными сложными сигналами являются фазоманипулированные сигналы (ФМ) и сигналы с линейной частотной модуляцией (ЛЧМ). Из курса лекций М.Б.Свердлика и А.Н.Мелешкевича известно, что при базе сигнала меньше 20 предпочтительней использовать ФМ сигнал.
Аналитическое описание фазоманипулированного сигнала имеет вид:
, (2.1)
где
Свойство фазоманипулированных сигналов при заданных М и Т0 полностью описываются кодовой последовательностью:
(2.2)
Среди фазоманипулированных сигналов наибольшее распространение получили бифазные сигналы
, которые строятся на базе кодовых последовательностей максимальной длины (КМД) или М-последовательностей
. Между значениями m и значениями Xm М-последовательности, имеется однозначное соответствие:
Рассмотрим ФМ сигнал для нашей РЛС.
ГГц
мкс
М-последовательность является переодической с периодом
, который должен быть не меньше базы сигнала. Таким образом В = 7.51 8, и следовательно, М 8. При m = 4 получим М = 15, где m – степень порождающего полинома М-последовательности.
Сгенерируем М-последовательность с минимальным уровнем боковых лепестков функции автокорреляции. Величина боковых лепестков зависит от вида порождающего полинома и от начальной комбинации. Воспользуемся таблицами, приведенными в методических указаниях [4].
(2.3)
Согласно этому полиному (2.3) и для начальной комбинации 1000, построим структурную схему генератора ФМ сигнала:

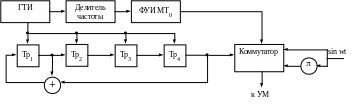

Рис.2.1 Структурная схема генератора ФМ сигнала
Построим М-последовательность, реализованную схемой изображенной на рис.2.1. Результаты сведем в табл.2.1.
Таблица 2.1
| Х4 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 0 | 1 |
| Х3 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 0 | 1 | 0 |
| Х2 | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 0 | 1 | 0 | 0 |
| Х1 | 1 | 1 | 1 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 0 | 1 | 0 | 0 | 0 |
| Х0 | 1 | 1 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 0 | 1 | 0 | 0 | 0 | 1 |
| 0 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 0 | 1 | |
| 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 0 | 1 |
| 0 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | 0 | 1 | 0 | 0 | 1 | 1 | |
| 0 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | 0 | 1 | 0 | 0 | 1 | ||
| 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 0 | 1 | 1 | |||
| 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 0 | 1 | ||||
| 0 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | 0 | 1 | |||||
| 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 1 | ||||||
| 0 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | |||||||
| 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | ||||||||
| 1 | 0 | 0 | 0 | 1 | 1 | 1 | |||||||||
| 1 | 0 | 0 | 0 | 1 | 1 | ||||||||||
| 1 | 0 | 0 | 0 | 1 | |||||||||||
| 0 | 1 | 1 | 1 | ||||||||||||
| 0 | 1 | 1 | |||||||||||||
| 0 | 1 | ||||||||||||||
| 1 | 0 | 1 | 2 | 1 | 2 | 1 | 0 | 1 | 0 | 3 | 2 | 1 | 0 | 15 |
Рис. 2.2 Построение огибающей ФМ сигнала на выходе согласованного фильтра
Схема, изображенная на рис.2.1 работает следующим образом. Генератор тактовых импульсов ГТИ вырабатывает тактовые импульсы с периодом Т0. Делитель частоты делит частоту тактового импульса до частоты повторения зондирующего сигнала. Формирователь управляющих импульсов длительностью МТ0 (ФУИ МТ0) синхронизируется сигналами с выхода делителя частоты (а также с блока синхронизации нестабильности линии задержки ЧПК) и формирует импульсы длительностью МТ0. Эти импульсы включают коммутатор, подключенный к генератору гармонического колебания. В зависимости от кода М-последовательности (0 или 1) на выходе коммутатора получаем гармоническое колебание со сдвигом фазы 0 или соответственно.
Рассмотрим автокорреляционную функцию полученного сигнала, которая будет соответствовать комплексной огибающей на выходе согласованного фильтра.

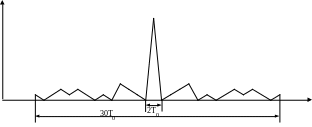

Рис. 2.3 Результирующая огибающая сигнала на выходе согласованного фильтра
Структурная схема фильтра согласованного с ФМ сигналом, описанным кодовой последовательностью
