Рассмотрим теперь пример применения основных соотношений (4) и (5) Положим, что кварцевая пластинка, вырезанная, как указано выше, растягивает­ся вдоль оси X, причем обкладки, касающиеся граней, разомкнуты. Так как заряд обкладок до деформации был равен нулю, а кварц является диэлектриком, то и после деформации обкладки будут незаряженными. Согласно определению элек­трического смещения это значит, что D=0. Тогда из соотношения (4) следует, что при деформации внутри пластинки появится электрическое поле c напряженностью

E=-(/0)u (6)

Подставляя это выражение в формулу (5), находим для

механического на­пряжения в пластинке

s=Cu-(-(/0)u)=C(1+(²/0C))u (7)

Напряжение, как и в отсутствие пьезоэлектрического эффекта, пропорционально деформации. Однако упругие свойства пластинки теперь характеризуются эффек­тивным модулем упругости

С' == С (1 + ²/0С). (8)

который больше С. Увеличение упругой жесткости вызвано появлением добавоч­ного напряжения при обратном пьезоэффекте, препятствующего деформации. Влияние пьезоэлектрических свойств кристалла на его механические свойства характеризуется величиной

К²⁼²/0C (9)

Квадратный корень из этой величины (К) называется константой электромехани­ческой связи Пользуясь приведенными выше значениями , С и , находим, что для кварца К²~0.01 Для всех других известных пьезоэлектрических кристаллов К² оказывает также малым по сравнению с единицей и не превышает 0,1.

Оценим теперь величину пьезоэлектрического поля. Положим, что к граням кварцевой пластинки, перпендикулярным к оси X, приложено механическое на­пряжение 1 105⁵ Н/м². Тогда, согласно (7), деформация будет равна u=1,3 10^-6. Подставляя это значение в формулу (6), получаем |E|==5900 В/м=59 В/см. При толщине пластинки, скажем, d==0,5 см напряжение между обкладками будет равно U=Еd~30 В. Мы видим, что пьезоэлектрические поля и напряжения могут быть весьма значительными. Применяя вместо кварца более сильные пьезоэлектрики и используя должным образом выбранные типы деформации, можно полу­чать пьезоэлектрические напряжения, измеряемые многими тысячами вольт.

Пьезоэлектрический эффект (прямой и обратный) широко при­меняется для устройства различных электромеханических преоб­разователей. Для этого иногда используют составные пьезоэлементы, предназначенные для осуществления деформаций разного типа.

На рис.6 показан двойной пьезоэлемент (составленный из двух пластинок), работающий на сжатие. Пластинки вырезаны из крис­талла таким образом, что они одновременно либо сжимаются, либо растягиваются. Если, наоборот, сжимать или растягивать такой пьезоэлемент внешними силами, то между его обкладками появ­ляется напряжение. Соединение пластинок в этом пьезоэлементе соответствует параллельному соединению конденсаторов.

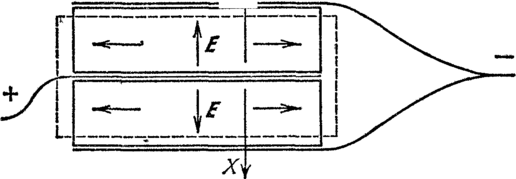

Рис. 6. Двойной пьезоэлемент, работающий на сжатие.

3. Диэлектрики

На рис. 7 показан пьезоэлемент работающий на изгиб. При появ­лении напряжения на обкладках одна из пластинок сжимается в попе­речном направлении и удлиняется в продольном, а другая - растяги­вается и укорачивается, отчего и возникает деформация изги­ба. Если изгибать такой пьезо­элемент внешними силами, то между его обкладками возни­кает электрическое напряже­ние. Соединение пластинок в этом случае соответствует по­следовательному соединению конденсаторов. Очевидно, что такой пьезоэлемент не отвеча­ет на сжатия и растяжения: в этом случае в каждой из пла­стинок возникает электрическое поле, но поля направлены противо­положно, и поэтому напряжение между обкладками равно нулю. Электромеханические преобразователи находят многочисленные применения в разнообразной электроакустической и измерительной аппаратуре. Укажем на пьезоэлектрические микрофон и телефон, пьезоэлектрический адаптер (в электрических проигрывателях пате­фонных пластинок), манометры, измерители, вибраций и др. Осо­бенно важные применения имеют пьезоэлектрические колебания кварца. Если поместить кварцевую пластинку между пластинами конденсатора и создать между пластинами переменное напряжение, то при частоте электрических колебаний, совпадающей с одной из собственных механических частот пластинки, наступает механи­ческий резонанс и в пластинке возникают очень сильные механиче­ские колебания. Такая кварцевая пластинка является мощным излучателем волн сверхзвуковой частоты (кварцевые излучатели), используемых в технике, биологии и медицине, а также в многочис­ленных физических и физико-химических исследованиях. Пьезо­электрические колебания применяются также для стабилизации частоты генераторов электрических колебаний в радиотехнике и в других технических устройствах.

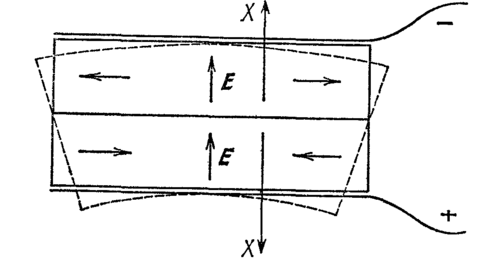

Рис .7. Двойной пьезоэлемент, тающий на изгиб.

1. СПИСОК ЛИТЕРАТУРЫ.

1. “Электричество” С.Г. Калашников, Москва, 1977г.

2. “Электротехнические материалы” Ю.В. Корицкий, Москва, 1968г.

3. “Радиопередающие устройства” Г.А. Зейтленка, Мо­сква, 1969г.
