Логический элемент «И» можно реализовать на основе микросхемы К155ЛИ1. Она содержит четыре логических элемента «И». Время задержки для микросхемы К155ЛИ1: , , потребляемый ток , .

С хема детектора фронтов и электронного ключа отображена на рисунке 6. Между микросхемой К155АГ3 и RS триггером стоит логический элемент «И», на один вход которого подается логический нуль и предусмотрена кнопка «Пуск» для установки RS триггера в исходное (нулевое) состояние. В качестве элемента «И» используется один элемент микросхемы К155ЛИ1.

2.2. Генератор тактовых импульсов

Рисунок 7. Схема тактового генератора

Для работы счетчика и сдвигового регистра необходим генератор тактовых импульсов. Схема генератора приведена на рисунке 7. Он построен на двух элементах И-НЕ микросхемы К155ЛА3. Частота генерации определяется из соотношения:

,

г де НОК - наименьшее общее кратное,

- точность измерения,

- скорость передачи.

Частота генерации определяется как:

.

Приняв , определим номинал резистора:

Примем значение из номинального ряда .

Для получения частот в 10000Гц и 1200Гц необходимо применить делители частоты. В качестве делителей удобно использовать счетчики К155ИЕ2 и К155ИЕ4. Для реализации деления на 5 используем счетчик К155ИЕ2 (DA3) подавая тактовые импульсы на вход C1 на выходе Q1 получим частоту деленную на 5. Для реализации деления на 6 используем счетчик К155ИЕ4.

2.3 Схема подсчета тактовых импульсов

Рисунок 8. Схема подсчета тактовых импульсов

Для реализации схемы подсчета тактовых импульсов используем счетчики К155ИЕ6. В этих счетчиках имеется возможность последовательного подключения с целью увеличения разрядности. При этом выход «>15» подключается к тактовому входу следующего счетчика. Для получения на выходе 12 разрядного двоично-десятичного кода требуется 3 счетчика К155ИЕ6. Вывод переноса последнего счетчика используем для индикации ошибки.

2.4 Схема преобразования параллельного кода в последовательный

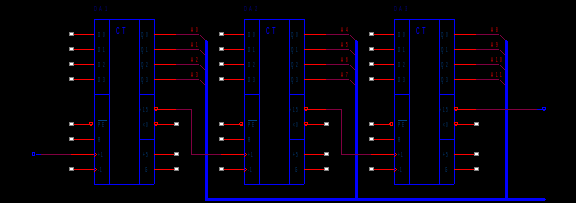

Рисунок 9. Схема преобразования

Для реализации схемы преобразования параллельного кода в последовательный выберем параллельно-последовательный регистр сдвига с параллельной записью данных К155ИР1. К155ИР1 - четырехразрядный сдвиговый регистр.

Вход разрешения параллельной загрузки служит для выбора режима работы регистра. Если на вход подается напряжение высокого уровня, разрешается работа тактового входа C2. В момент прихода на этот вход отрицательного перепада тактового импульса в регистр загружаются данные с параллельных входов D0-D3.

Если на вход подано напряжение низкого уровня, то разрешается работа тактовому входу С1. Отрицательные фронты последовательности тактовых импульсов сдвигают данные от последовательности входа S1 на выход Q0, затем на Q1,Q2,Q3, т.е. вправо.

Для построения 12 разрядного регистра сдвига необходимо соединить 3 регистра последовательно, причем выход Q3 предыдущего регистра соединяется со входом S1 последующего.

2.5 Схема управления

Р
исунок 10. Схема управления

Для согласования отдельных узлов устройства необходима схема управления. В ее функции входит следующее:

• Управление записью данных в регистры сдвига

• Управление сдвигом данных записанных в регистры сдвига

• Прекращение передачи данных в устройство обработки после передачи 12 разрядов

Анализ вышесказанного, позволяет сделать следующие выводы о необходимых компонентах схемы управления:

1. Для управления сдвигом потребуется счетчик с пересчетом до 12

2. Для прекращения передачи потребуется электронный ключ на триггере

3. Для согласования по времени переключения логических элементов потребуются элементы задержки.

Предлагаемая схема управления изображена на рисунке 10.

По заднему фронту изменяемого импульса с выхода детектора фронтов на входную схему задержки поступает положительный импульс. Со схемы задержки этот импульс поступает на вход триггера (электронного ключа), а также на вход C2 регистров сдвига. На выходе формируется логический ноль и через элемент задержки поступает на вход регистров сдвига, что переводит регистры в режим сдвига. После поступления заднего фронта импульса на вход С2 регистров сдвига происходит запись в эти регистры с выхода схемы подсчета. В это время триггер уже установлен в единичное состояние и логическая единица с выхода поступает на элемент «И-НЕ», что дает возможность тактовым импульсам поступать на вход C1 регистров сдвига. По достижении счетчиком значения 12 через элемент «И» сигнал поступает на вход R триггера и переводит его в нулевое состояние, тем самым закрывая тактовым импульсам путь через элемент «И-НЕ».

Р
исунок 11. Временные диаграммы работы устройства

3. Заключение

При выполнении данной курсовой работы были проведены расчет и построение узлов и комбинационных схем.

Учитывались основные параметры влияющие на работу цифрового устройства. Был произведен синтез структурной, функциональной и электрической принципиальной схем заданного устройства, выбраны и обоснованы критерии подбора интегральных микросхем, проведена их сравнительная оценка.

Список ЛИТЕРАТУРЫ

1. Методические указания к курсовой работе по дисциплине «Цифровая схемотехника» на тему «Проектирование цифрового устройства».

2. Шило В.Л. Популярные цифровые микросхемы: справочник, - Москва; металлургия, 1988,-352 с.

3. Орнадский П.П. Автоматические измерения и приборы. - К.; Техника,1990 - 448с.

4. Цифровые и аналоговые интегральные микросхемы: Справочник / С.В.Якубовский, Л.И.Нильсон, В.И.Кулешова и др./ Под ред. С.В.Якубовского.-М.: Радио и связь, 1990.-496с.

ПРИЛОЖЕНИЕ 1. Алгоритм работы устройства
