Основная величина для расчёта освещения (КЕО). Он зависит от широты местности, времени года и погоды. По нему производится нормирование естественного освещения.

При одностороннем боковом освещении нормируется минимальное значение КЕО в точке, расположенной на расстоянии 1 метр от наиболее удаленной от световых проёмов стены, на пересечении характерного размера помещения и условной рабочей поверхности.

Методика расчёта изложена в [8]. Согласно СНиП ІІ-4-79/85 нормированное значение КЕО для работ высокой точности(объект различения от 0.3 до 0.5мм) со средним контрастом объекта различения с фоном и средним фоном для ІІІ-го пояса .Для г.Киев (ІV пояс светового климата) КЕО:

(7.2) ,где

-КЕО для ІІІ-го пояса;

m – коэффициент светового климата; по таблице 1.2 из [8] находим m=0.9

c- коэффициент солнечности климата по табл. 1.3. [8], для световых проёмов ориентированных по азимуту 70град. коэффициент с=0.8

(7.3)

Фактичесоке значение КЕО для бокового овещения расчитываем по формуле: (7.4), где

- геометрические КЕО в расчётной точке при боковом освещении, учитывающие прямой свет неба и свет отражённый от противостоящего здания соответсвенно;

n1,n1`,n2,n2` -количество лучей по графикам І и ІІ [8] проходящим от неба и противостоящего здания в расчётную точку на поперечном разрезе и плане помещения;

(7.5)

(7.6)

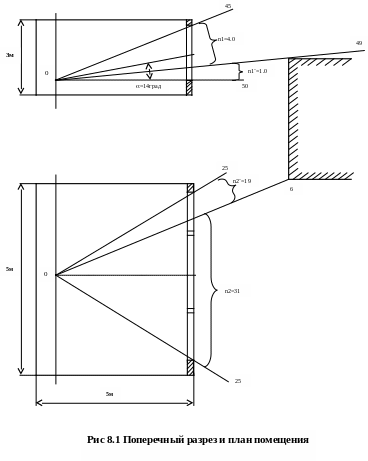

q –коэффициент, учитывающий неравномерную яркость облачного неба из таблицы 2.4. [8] для угловой высоты середины светового проёма над рабочей поверхностью (рис.8.1);

R – коэффициент учитывающий относительную яркость противосто-ящего здания, для здания из кирпича с учётом индексов противостоящего здания в плане Z1 и в разрезе Z2.

; ; (7.7)

- соответственно длинна и высота противостоящего здания ;

-расстояние от расчётной точки в помещении до внешней поверхности наружной стены здания;

р –расстояние между рассматриваемыми зданиями;

а –ширина окна в плане;

r1- коэффициент учитывающий увеличение КЕО при боковом освещении из-за отражения от поверхностей помещения и подстилающего слоя. Зависит от отношения глубины В к высоте верха окна до уровня рабочей поверхности h1, отношения l к В, и отношения длинны помещения длинны помещения к его глубине В, средневзвешенного коэфициента отражения поверхностей помещения :

(7.8)

- коэффициенты отражения соответственно потолка, стен, пола из таблицы 1.7 [8]

- площади соответсвенно потолка, пола и стен;

- общий коэффициент светопропускания;

(7.9)

- коэффициент светопропускания материала остекления, берётся из таблицы 1.8 [8] для двойного оконного листового стекла;

- коэффициент учитываующий потери в переплётах светопроёма из таблицы 1.9. [8]

- коэффициент запаса, определяемый по таблице 1.12 [8].

Значения параметров определяемые по таблицам [8], а также по плану и разрезу помещения, результаты промежуточных вычислений сведены в таб. 8.7 подставляя численные значения находим:

Таюлица 8.7 Исходные данные и значения коэффициентов необходиых для расчёта КЕО.

,

В результате получаем:

Расчитанный КЕО в 2 раза меньше нормированного. Следовательно рабочие места следует располагать ближе к окнам помещения, так чтобы они находились в зоне, в пределах которой фактичесоке значение КЕО больше или равно нормированному, либо нужно применить совмещённое освещение при соответсвующей ему норме КЕО при этом по формуле (7.2) определяем:

При этом нормы СНиП ІІ-4-79/85 будут выполнятся в пределах всего помещения.

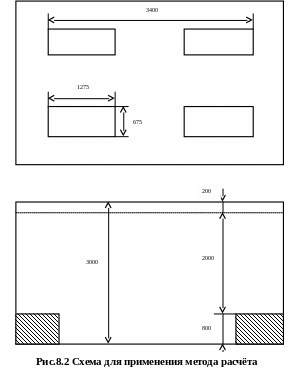

Произведём проверочный расчёт искусственного освещения по методике изложенной в [9]. На рисунке 8.2 Представлена схема для определения условий применения методов расчёта . При рядах небольшой протяжённости (ln/n <3), фактическую освещенность рабочей поверхности определяем по формуле:

(7.10)

N – количество светильников в помещении;

n – количество ламп в светильнике;

- Световой поток лампы, лм;

- коэффициент учитывающий увеличение освещённости;

- относительная освещённость в расчётной точке, создаваемая i-м полурядом светильников.

- коэффициент запаса;

h – высота подвесов светильника;

lp – длинна ряда светильников;

Высота подвеса светильников h=3-0.3-0.8=3м

Длинна ряда светильников lp=3.4м

Для ламп типа ЛБ40, применяемых для освещения данного помещения, световой поток по таблице 1.1.[9] =3120лм

Имеем n=4, N=4, =1.5, =1.2, m=2

Для определения табличного значения функции находим отношение

p` и l` :

p`=p/n , p – расстояние от расчётной точки до проекции ряда светильников на горизонтальную плоскость.

l`=l2/n, l2 – расстояние до расчётной точки от стены.

p`=1/4=0.25 l`=2.5/4=0.62

Для угла =25 под которым падает свет У=162лм. По табл.1.10 [9] по У, для светильников 9-й группы определяем f(p`,l`)=0.55

Тогда = f(p`,l`) У=0.55*162=89

Поставляя численные значения в формулу (7.10), получаем:

По таблице П1 [9] определяем значение нормированной освещённости. Для работ высокой точности (объект различения от 0.3 до 0.5 мм) со средним контрастом объекта различения с фоном при среднем фоне находим Ен=400лк.

Так как рассчитанное фактическое значение освещенности больше нормированного, делаем вывод о пригодности системы освещения в помещении.

8.5 Мероприятия по улучшению условий труда

8.5.1 Расчёт местного отсоса

Поскольку концентрация аэрозоля свинца в воздухе превышает предельно допустимую норму, то необходимо применить местную вентиляцию.

Вентиляционная установка включается до начала работы и выключается после её окончания. Работа вентиляционных установок контролируется с помощью световой сигнализации.

Разводка вентиляционной сети и конструкция местных отсосов обеспечивает возможность регулярной очистки воздуховодов.

Электропаяльник в рабочем состоянии находится в зоне действия вытяжной вентиляции.

Метеорологические условия на рабочих местах должны соответствовать ГОСТ 12.1 005-88.

Местная вентиляция при пайке является наиболее эффективным и экономическим средством обеспечения санитарно-гигиенических параметров воздушной среды в рабочей зоне. Широкое применение при пайке имеет местная вытяжная вентиляция , которая условно разделяется на местные отсосы открытого и закрытого типа.

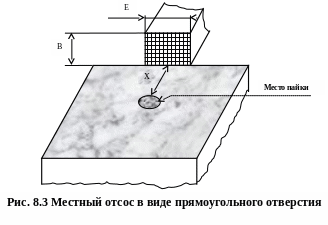

В данном случае, для улавливания выделяющихся при пайке вредных паров используем местный отсос в виде прямоугольного отверстия (рис.8.3)

Определяем количество отсасываемого воздуха [11]:

(7.12)

S – площадь высасывающего отверстия, ;

Е – большая сторона отверстия, м;

Х – расстояние от плоскости всасывающего отверстия до зоны пайки;

- скорость воздуха в зоне пайки.

Задаёмся =0.6

Величины Е и Х выбираем в соответствии со сборочным чертежом волоконнооптического передатчика как наибольшую и меньшую стороны соответствующего блока. Габариты блока одноволоконного оптического передатчика 304,5 х101мм. Принимаем Е=0.31м, а Х=0.11м. Определим оптимальный размер наименьшей стороны всасывающего отверстия [11]:

(7.13)

Площадь всасывающего отверстия:

По формуле (7.12) определяем количество отсасываемого воздуха:

Определим допустимую концентрацию пыли в удаляемом воздухе. Так как для всех рабочих мест помещения общее количество отсасываемого воздуха:

<15000

то в соответствии с [11]

(7.14), где

К – коэффициент зависящий от ПДК пыли в воздухе рабочей зоны (для аэрозоля свинца К=0.3);

L – объём удаляемого воздуха, тыс. ;

(7.15)

y – удельное образование свинца ; y=0.03;

n – количество паек в минуту, n=10;

N – количество рабочих мест.

Так как >> , то в применении специальных мероприятий по охране окружающей среды нет необходимости.

8.6 Мероприятия по пожарной безопасности

Некоторые вещества и материалы, применяемые на участке монтажа пожаровзрывоопасны. Эти вещества, некоторые их характеристики и средства пожаротушения приведены в таблице 8.8.

Для того чтобы определить категорию помещения по взрывопожарной и пожарной опасности в соответствии с ОНТП 24-86, необходимо рассчитать избыточное давление взрыва в помещении. Избыточное давление взрыва определим по формуле [8]:

Таблица 8.8 Пожаровзрывоопасные вещества применяемые при производстве печатного узла

(7.16), где

- максимальное давление взрыва стехиометрической газо-воздушной или паро-воздушной смеси в замкнутом объёме ( =750кПА);

- начальное давление, =101кПа;

m – масса горючего вещества, кг;

Z – площадь испарения, ;

- Свободный объём помещения;

- плотность газа и пара ( )

Сст – стехиометрическая концентрация горючего газа или

паров ЛВЖ, %;

Ки - коэффициент учитывающий негерметичность помещения и недиабатность процесса горения, Ки=3;

Свободный объём помещения определяем по формуле:

(7.17)

Стехиометрическая концентрация попределяется по формуле:

- стехиометрический коэффициент кислорода в реакции горения.

- число атомов С, Н, О и галоидов в молекуле горючего;

Расчитываем по вышеуказанной методике принимая

Ежедневно на участке монтажа расходуется 0.3л спирта; расчёт произведён для самого неблагоприятного случая; все содержимое поступает в помещение (для 0.3л легко воспламеняющейся жидкости площадь

разлива 0.3 );

Массу паров жидкости определим по формуле:

- интенсивность испарения, ;

- площадь испареня, ;

- длительность испарения ( )

Интенсивность испарения определим так:

(7.18)

- коэффициент выбираемый из [8] в зависимости от скорости и температуры над поверхностью жидкости ( );

- молекулярная масса ( );
