Полосно-заграждающий фильтр (ПЗФ) можно построить, используя в качестве резонаторов резонансные щели, а в качестве возбуждающих резонаторы устройств — полоску на обратной стороне подложки (рис. 2.12, а). Полосно-пропускающий фильтр (ППФ) можно создать на основе щелевой линии (рис 2 12, б). Резонансными системами здесь также служат полуволновые щели.

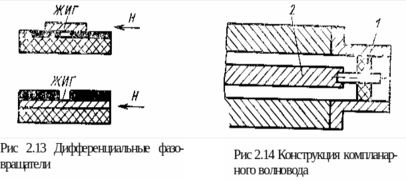

Если в области эллиптически - поляризованного магнитного поля щелевой линии разместить поперечно-намагниченный феррит, то можно создать невзаимные устройства. В фазовращателях, изображенных на рис. 2 13, использованы железо-итгриевые гранаты (ЖИГ). Такой фазовращатель создает невзаимный фазовый сдвиг в 12 град/см. Наилучшие образцы фазовращателей создавали фазовый сдвиг в 28 град/см. Соответственно для создания гиратора (сдвиг 180°) длина фазовращателя должна быть равной 6,5 см.

Конструкция компланарного волновода (рис 2 14) также удобна для параллельного включения сосредоточенных элементов. Компланарный волновод легко возбудить с помощью коаксиального перехода. При этом центральный проводник коаксиальной линии 1 соединяется с центральной полоской волновода 2. Такие переходы имеют удовлетворительные характеристики в широкой полосе частот.

На основе компланарного волновода также созданы невзаимные устройства. Так, в компланарном резонансном вентиле ферритовые пластины размещены в обеих щелях. Один из таких вентилей, выполненный на монокристаллической рутиловой подложке, при частоте f 6 ГГц имел прямые потери 2 дБ и обратные 37 дБ. Общая длина вентиля 20 мм. Ширина центральной полоски 0,76 мм, толщина подложки 0,63 мм. Ферритовые пластинки размером 0,25  0,13  15мм размещены в щелях волновода.

Фазовые характеристики поля в компланарном волноводе, как и в щелевой линии, рассчитывают по приближенным формулам. Волновое сопротивление волновода выражается через погонную емкость С_n и фазовую скорость V_ф:

(8)

где С_n=( + 1) ₀2a/b; a/b = k(n)/k (n);

n = a₁/b₁; k(n) = k(n); k – полный элептический интеграл первого рода.

Значение волнового сопротивления при  = 20, a₁/b₁ = 0.1 составляет примерно 50 0м.

Таковы основные параметры регулярных микрополосковых линий, которые являются элементной базой для построения сложных узлов СВЧ.

Делители мощности могут быть ненаправленными и направленными.

Н енаправленные делители используют для деления мощности на два канала или для суммирования мощностей двух сигналы. Они представляют собой тройники, т. е. шестиполюсные устройства. Как известно, шестиполюсные устройства не могут быть согласованы одновременно со всех трех плеч. Одновременное согласование со всех трех плеч приводит к развязке между какими-либо плечами. Однако со стороны одного или двух плеч такие тройники могут быть согласованы с помощью ступенчатых согласующих трансформаторов (рис. 2.15). Выбирая закон изменения волнового сопротивления трансформатора, можно обеспечить требуемую частотную характеристику делителя. Наибольшее применение нашли чебышевская и максимально-плоская характеристики. Расчет тройника включает расчет регулярной линии и ступенчатого трансформатора.

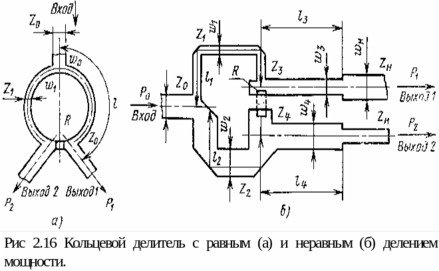

Наибольшее применение в микрополосковой технике нашли направленные кольцевые делители мощности с развязывающим сопротивлением (рис. 2.16). Их применяют для разветвления и суммирования сигналов в системах питания фазированных антенных решеток (ФАР), мощных усилителях на транзисторах, в смесителях, переключателях и т. п.

Значение волнового сопротивления кольца делителя с равным делением мощности равно . Развязывающее сопротивление R = 2Z_o выполняется в виде поглощающей пленки. Длина полукольца . Типовые параметры делителя следующие: в полосе частот f_max/f_min = 1,4, Ксв  1,22, развязка выходных плеч более 20 дБ.

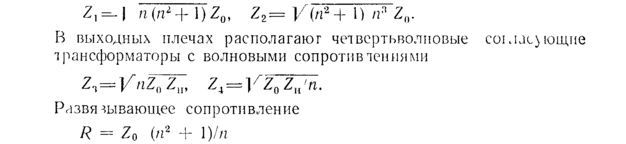

Кольцевые дели гели могут быть изготовлены и для неравного деления мощности, Р₁/Р₂= п². В одном из таких делителей (рис 2.16, б) длины полуколец остаются равными четверчи длины волны в линии, а их волновые сопротивления соответственно равны

Отношение Р₁/Р₂ должно быть не более четырех. При большем соотношении мощностей делитель трудно согласовать с входными линиями.

Направленные ответвители и мостовые схемы. В микрополосковых линиях, как правило, используют направленные ответвители с распределенной связью. Ответвители этого типа (рис. 2.17) являются противонаправленными, т. е. у них отсутствует связь между плечами 1—4 и 2—3. Исходной величиной для расчета ответвителя является переходное затухание с [дБ] = 10 lg P1/P2. По этой величине рассчитывают сопротивление связи и геометрические размеры полосок.

Из мостовых схем в микрополосковой технике наибольшее распространение получили шлейфные мосты (рис. 2.18) и гибридные кольца (рис. 2.19).

В простейшем случае двухшлейфного моста, называемого квадратным мостом, волновые сопротивления вертикальных плеч равны

Z_o, а горизонтальных Z1 = Zo/sqr(2). Для расширения полосы рабочих частот и изменения степени деления мощности в выходных плечах применяют многошлейфные схемы. Устройство и принцип работы микрополоскового гибридного кольца такие же, как и у гибридного кольца на других типах линий.

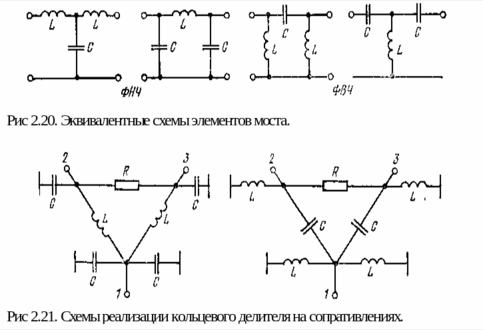

Для уменьшения габаритов мостовых схем и кольцевых делителей в микрополосковом исполнении в метровом и дециметровом диапазонах можно выполнять на сосредоточенных L-, С- элементах. На центральной частоте четвертьволновому отрезку линии эквивалентны П- или Т- звенья фильтров нижних (ФНЧ) или верхних (ФВЧ) частот (рис. 2.20), если элементы ФНЧ, например, выбраны из условий

(9)

Возможны различные варианты построения схем на сосредоточенных элементах. Кольцевой делитель, например, может быть реализован в соответствии со схемами, представленными на рис. 2.21.

Как видно из рис. 2.22, частотные зависимости делителей на сосредоточенных элементах выражены сильнее, чем зависимости делителей на отрезках линий. Однако в полосе 10% Ксви< 1,1, переходное затухание C₃₁  3,05 дБ, развязка плеч С₂₃ >= 25 дБ. Следовательно, в этой полосе частот делители (сумматоры) на сосредоточенных элементах могут заменять схемы из отрезков линий.

В микрополосковых устройствах широко используют частотно-избирательные фильтры. ФНЧ обычно имеют ступенчатую структуру. Полосовые фильтры (ППФ.ПЗФ) выполняют на резонансных отрезках линий, связанных электромагнитной и кондуктивной связью. Строгая теория фильтров на микрополосковой линии отсутствует. Следовательно, и расчет фильтра будет приближенным. Экспериментальная настройка микрополоскового фильтра чрезвычайно затруднена из-за малых размеров всех элементов.

К роме того, относительно высокие потери в микрополосковой линии не позволяют изготовить очень узкополосные фильтры. В последние годы исследуются вопросы построения узкополосных фильтров из диэлектрических резонаторов с полосой пропускания порядка 0,1%. Однако пока еще остается нерешенной проблема стабильности частотных характеристик таких фильтров из-за больших значений температурных коэффициентов емкости материалов с высокой диэлектрической проницаемостью.

Управление амплитудой и фазой СВЧ сигналов.

В современных радиотехнических системах широко применяют устройства управления амплитудой (многоканальные переключатели, аттенюаторы, амплитудные модуляторы, ограничители) и фазой (фазовращатели) СВЧ сигнала.

Для этих целей используют СВЧ диоды. Управляющий СВЧ диод может включаться в линию последовательно или параллельно.

В микрополосковую линию бескорпусные диоды обычно включают параллельно.

Принцип работы многоканального переключателя (рис. 2.22) заключается в том, что при подаче положительного смещения диод открывается, его сопротивление становится намного меньше Z0 и линия в этом сечении шунтируется диодом. Подводимая мощность отражается от этого сечения линии. Если же на диод подать отрицательное смещение, то он закрывается, его сопротивление становится большим и не шунтирует линию. В диоде поглощается небольшая доля переключаемой мощности. Это позволяет выполнять переключатели для относительно большой мощности на маломощных приборах. Если эта мощность мала (менее 1 Вт), то можно применять СВЧ диоды различных типов: варакторы, туннельные диоды и др. Если же уровень мощности превышает 1 Вт, то пригодны только р—i—n - диоды, способные рассеять до 10 Вт средней мощности. Необходимо отметить, что вносимые потери в переключателе в режиме пропускания L_П и запирания L_З связаны зависимостью

где R_max, R_min — сопротивления диода при подаче отрицательного и положительного смещения соответственно, К — качество р—i — n-диода.

Обычно переключатели разрабатывают на максимальный уровень переключаемой мощности. В этом случае режим работы переключателя целесообразно выбрать таким, чтобы в положениях «включено» и «выключено» в диоде поглощалась одинаковая мощность. При этом в диоде поглощается около 6% коммутируемой мощности. Потери в режиме «включено» составляют 0,5 дБ, в режиме «выключено» 26...28 дБ. Если требуется увеличить вносимые потери в режиме «выключено», вдоль линии можно установить несколько диодов на расстоянии четверти длины волны. Мощность управления одним р—i—n - диодом составляет 0,03...0,1 Вт.

Е сли нужно уменьшить мощность управления (например, при большом числе диодов), можно применить варакторы МДП. У этих приборов при изменении напряжения смещения изменяется емкостная проводимость. Ток утечки в них не превышает 10^-14 А, из за чего требуемая мощность управления существенно уменьшается.
