Рис. 2.2

2х2 - полюсная под­схема 4х1 - полюсника

N - 4х1 - полюсник, N' - внешняя 2х2 - полюсная цепь

Рис. 2.3

2х2 - полюсные подсхемы на НВЛ являются, как правило, функциональными устройствами, поэтому для краткости назовем их устройствами на НВЛ. Необходимым атрибутом та­кого устройства является сильная магнитная связь между прово­дами НВЛ, обеспечивающая его миниатюрность и широкополосность. Эти замечательные свойства устройств на НВЛ, на которое обратили внимание в 50-е годы, в дальнейшем интенсивно иссле­довались; значительное внимание уделялось автотрансформато­рам типа длинной линии .

О

а

перации с полюсами четырехполюсника

б

в

а - замыкание по диагонали;

б - замыкание по горизонтали;

в - изо­ляция одного полюса.

Рис. 2.4

Недостатком этих исследований является отсутствие резуль­татов по синтезу фильтров на НВЛ, а также единообразной ма­тематической модели в разных частотных интервалах. В данном дипломном проекте эти недостатки в определенной мере устранены.

2.1. Закономерности миниатюризации

Конструктивные, технологические и эксплуатационные преи­мущества миниатюрных радиотехнических устройств сопровож­даются увеличением диссипативных потерь в них обрат­но пропорционально полосе пропускания и объему. Таким обра­зом, в миниатюрных устройствах необходимо серьезно считаться с ухудшением собственной добротности элементов; в крупнога­баритных устройствах такой необходимости нет. В результате оценивать качество миниатюрных устройств следует с учетом связей между основными параметрами.

Рассмотрим один из таких методов, в котором габаритные размеры устройства рассматривают не обособленно, а системно— в сочетании с другими параметрами устройства. В итоге форми­руется показатель качества (ПК) устройства; если ПК достигает определенного уровня, то миниатюризация считается успешной. В этой процедуре учитывают следующие параметры: объем устрой­ства (v, см³), минимальное значение диссипативных потерь в по­лосе пропускания (Aо, дБ), полоса пропускания (f/fo) 100%, чи­сло включенных звеньев п. Коэффициент, образованный сочета­нием этих параметров

, (2.1)

называют габаритным индексом потерь. Он зависит от час­тоты, и эта зависимость линейна. Используя линейность, получа­ем из

, (2.2)

Как показывает опыт, при ПК>3 миниатюризация устройства неудачна, не использованы в достаточной мере структурные, кон­структивные и технологические резервы, которые могли бы ком­пенсировать неблагоприятный характер связей между объемом ус­тройства, его диссипативными потерями и полосой пропускания.

При ПК миниатюризация тривиальна, т. е. потери в уст­ройстве увеличиваются примерно во столько же раз, во сколько уменьшился его объем (если полоса пропускания фиксирована).

При ПК<3 или ПК<<3 миниатюризация соответственно успеш­на и весьма успешна; неблагоприятные связи между параметра­ми удалось ослабить в достаточной мере. Известны варианты ре­ализации миниатюрных фильтров, в которых достигнут ПК=0,8...2. При всех этих расчетах следует помнить, что под объе­мом устройства понимают его действующий объем. Дело в том, что для нормализации работы многих устройств приходится вво­дить различные приспособления: экраны, термостаты, магниты, криостаты, фильтры (для подавления паразитных полос) и др.

В действующий объем устройства входит и объем всех исполь­зуемых в каждом конкретном случае приспособлений. Изложен­ный метод оценки качества миниатюризации складывался в тече­ние последних 15…20 лет в результате изучения связей между габаритами устройства и собственной добротностью его эле­ментов.

Комплексные оценки для ПФ с полиномиальной частотной характеристикой могут быть использованы и для других вариантов ПФ, например, на ПАВ, фильтров с полюсами затухания на конечных частотах. Для этой цели необходимо найти эквивалентное число звеньев полиномиального ПФ, имеющего такой же коэффициент прямоугольности частотной характеристики, как и исследуемый ПФ.

2.2.Направления миниатюризации

В настоящее время развиваются шесть основных направлений миниатюризации.

Первое, традиционное, направление основано на применении печатных микрополосковых устройств в стандартных микросбор­ках при достаточно высоком подложки. Резонаторами ПФ слу­жат полуволновые и четвертьволновые отрезки линий. Часто ис­пользуют подложки из поликора ( =9,6). Второе направление основано на применении полусосредо­точенных элементов, образуемых короткими отрезками линий. Удачный вариант такого устройства — гребенчатый фильтр; его габаритные размеры сравнимы с размерами микрополоскового ПФ, но имеется выигрыш в диссипативных потерях.

Третье направление миниатюризации устройств УВЧ и ОВЧ связано с применением сосредоточенных индуктивностей и емкос­тей в печатном исполнении (возможны и навесные конденсаторы), размеры которых существенно меньше длины, волны. Габаритные размеры таких элементов очень малы; малая собственная доброт­ность ограничивает их применение устройствами с полосами про­пускания не меньше чем 15...20%. Исследования в этой области в последние годы весьма интенсивны, и применение сосредото­ченных элементов растет .

Четвертое направление основано на применении диэлект­рических резонаторов в запредельном волноводе. Используются диэлектрики с =3,8...80. При поперечном расположении диэлектрических резонаторов в запредельном волноводе обеспе­чивается простота «сшивания» полей в волноводе и в диэлектри­ке и соответственно разреженный спектр паразитных полос пропу­скания фильтра. В некоторых вариантах конструкции таких ПФ достигается ПК=1...2. Интересен также и другой вариант расположения диэлектрических резонаторов — продольный. Резонаторы располагаются на нижней стенке запредельного вол­новода в виде дисков. Поле в волноводе здесь более сложной структуры, чем в первом случае, что сказывается неблагоприятно на спектре паразитных полос пропускания.

В рассматриваемом направлении имеются неиспользованные возможности. Например, в последнее время удалось реализовать ПФ на диэлектрических резонаторах с использованием двух по­ляризаций поля в запредельном волноводе. Это обеспечивает АЧХ с полюсами затухания на конечных частотах, что существенно увеличивает крутизну скатов АЧХ. В настоящее время рассмат­риваемое направление может быть реализовано лишь в диапазо­нах СВЧ и УВЧ. Для реализации в диапазоне ОВЧ необходима разработка керамики с весьма высоким при приемлемом .

Пятое направление основано на применении функциональ­ных сред, в которых создается поверхностная акустическая вол­на либо поверхностная магнитостатическая волна (ПМСВ). Эта техника специфична и требует высокой технологической культу­ры.

Шестое направление миниатюризации рассмотрено в книге подробно. Сущность используемых эффектов заключается в ак­тивизации влияния магнитной связи между проводами НВЛ. В традиционных вариантах включения линия определяется полно­стью двумя параметрами: волновым сопротивлением р и электри­ческой длиной . Взаимная индуктивность между проводами ли­нии проявляется лишь в НВЛ; она характеризуется коэффициен­том магнитной связи k. Рациональное сочетание трех варьируе­мых параметров р, и k обеспечивает одновременно миниатюр­ность и широкополосность устройства УВЧ и ОВЧ диапазонов. Во многих случаях для создания вводится магнитопровод, однако он ухудшает термостабильность и уве­личивает габаритные размеры устройства.

2.3.Принципы оптимального синтеза

Термином оптимальный синтез определяют процесс построения устройства с заданными свойствами, оптимально учитывающий совокупность технико-экономических требований. Этому процес­су сопутствует ряд промежуточных операций; анализ — теорети­ческое либо экспериментальное нахождение свойств заданного устройства; структурный синтез—поиск оптимальной, в оговорен­ном смысле, структуры устройства; параметрический синтез — поиск таких значений элементов (при выбранной структуре), ко­торые обеспечивают оптимальное функционирование устройства по заданным критериям (по заданной целевой функции). Целе­вая функция — функция вектора варьируемых параметров, харак­теризующая качество функционирования устройства. Под варьи­руемыми параметрами понимают те из числа параметров мате­матической модели, на основе изменения которых решается зада­ча параметрического синтеза.

Математической моделью называют математическое описание (алгоритм, функция, функционал, система уравнений), определяющее с требуемой точностью свойства устройства. Рациональная организация оптимального синтеза определяется выбором мате­матической модели, тактикой ее использования, степенью авто­матизации этапов синтеза, своевременным комплектованием бан­ка данных, методикой его формирования и хранения.

Основой для построения математической модели устройств УВЧ и ОВЧ являются уравнения Максвелла. При непосредствен­ном их использовании анализ сводится к интегрированию систе­мы дифференциальных уравнений с частными производными в об­ласти с металлическими и магнитоэлектрическими включениями. Этот подход позволяет получить результаты с точностью, ограни­ченной лишь вычислительными погрешностями, однако его реали­зация связана со значительными трудностями и требует исполь­зования ЭВМ очень высокой производительности. Затруднения усугубляются при переходе к синтезу, т. е. к целенаправленному перебору результатов анализа при варьируемых структурах и параметрах их элементов. Одновременно следует выделять гло­бальный минимум целевой функции среди множества локальных. На таком уровне оптимальный синтез в настоящее время в боль­шинстве случаев невыполним.

На практике целесообразно пользоваться другой организаци­ей синтеза — итеративной: синтез начинают с разумно-прибли­женной модели, обеспечивающей обозримость результатов при умеренной точности. Иначе говоря, вначале используют модель, которая позволяет принять некоторое техническое решение, имею­щее принципиальный характер. Затем эти результаты постепен­но, по мере необходимости уточняют путем ступенчатого услож­нения модели.

Чаще всего подразумевалась вычислительная схема, в которой модель первого уровня поставляет начальное прибли­жение для модели следующего уровня, основанной на неупро­щенной постановке электродинамической задачи. В действитель­ности это возможно лишь в тех случаях, когда проектируемый объект сравнительно прост.

Для сложного объекта иногда можно построить целую систе­му вложенных друг в друга моделей, все более полно отражаю­щих его реальные свойства.

Иногда подобные идеи излагаются с позиций системного ана­лиза; предлагается два класса моделей и соответственно два класса алгоритмов; быстрые и поверочные. С помощью быстрых алгоритмов на упрощенной модели выбирают основные парамет­ры будущей конструкции, принимают проектные решения, форми­руют «облик изделия». Затем с помощью более полной модели проводят уточняющую коррекцию. Таким образом, двухэтапность (многоэтапность) процесса синтеза является основой рациональ­ной его организации.

Теперь конкретизируем этапы итеративного синтеза. Можно связать их с дискретной последовательностью собственных типов волн, свойственных синтезируемому устройству. Основной (рас­пространяющийся, «активный») тип волн формирует основное приближение, позволяет решить, выполнимы ли технические требования к устройству, каковы его конструкция и электрические показатели.

Высшие (нераспространяющиеся, «реактивные») типы волн учитываются двойственно: в широкополосных и сверхширокопо­лосных устройствах, во многих случаях их влиянием можно либо пренебречь, либо учесть с помощью несложных эксперимен­тальных или расчетно-экспериментальных методов. Сущест­вует, однако, класс устройств (например, волноводные фильтры на индуктивных штырях, воздушно-полосковые фильтры на индуктивных штырях и др.), где используют сильные неод­нородности, формирующие мощные поля нераспространяющихся высших типов волн; они необходимы для реализации функцио­нального назначения устройства.

Как строить начальное (оно же и основное) приближение в этом случае? Практика проектирования дает следующий ответ на этот вопрос: сильные реактивные неоднородности с точностью, достаточной для принятия технических решений, аппроксимиру­ют сосредоточенными индуктивностями и емкостями.

Эффективные результаты таких аппроксимаций опубликованы в. С помощью этого приема основная одноволновая модель формально охватывает все степени интенсивности реак­тивных полей, вызванных нераспространяющимися типами волн, т. е. во всех случаях создается «облик изделия»; в дальнейшем его уточняют на моделях более высокого уровня, если есть необ­ходимость.

Приведенные соображения не новы, они складывались посте­пенно в течение последних десятилетий и обеспечили становле­ние техники пассивных устройств СВЧ, УВЧ и ОВЧ. Характерной чертой этого процесса была информационная обратная связь ме­жду результатами синтеза различных устройств и накоплением данных для их структурной оптимизации в начале синтеза. Эта особенность процесса успешно использовалась инженерами в ви­де таблиц, справочников, нормативно-технических документов и др. По мере отбора и формализации сведений стало возможным создание автоматизированных банков данных, обеспечивающих формализацию структурного синтеза, т. е. внедрение автомати­зации на всех этапах создания устройства и обеспечения «конеч­ной цели любой области знания, состоящей в сведении задачи проектирования до такого уровня, когда неспециалисты могут легко пользоваться ее результатами».

2.4.Классификация

По энергетическому признаку 2х2 - полюсники делятся преж­де всего на автономные и неавтономные.

Автономным называют 2х2-полюсник, который, будучи отклю­чен от внешней цепи, самостоятельно (автономно) создает на сво­их зажимах напряжения или токи. Этот 2х2-полюсник называют неавтономным, если он самостоятельно не создает напряжений и токов на своих зажимах. Неавтономные 2х2-полюсники, в свою очередь, делят на активные и пассивные.

Активным называют неавтономный 2х2-полюсник, у которо­го хотя бы в одном из направлений передачи энергия на пассив­ной нагрузке за время от t=0 (начало передачи) до пре­вышает энергию, поданную на вход. Пассивным называют неавто­номный 2х2-полюсник, у которого в обоих направлениях пере­дачи энергия на пассивной нагрузке за время от t=0 до не превышает энергию на входе. Например, пассивным является лю­бой 2х2-полюсник, составленный из элементов с положительны­ми сопротивлениями, индуктивностями и емкостями.

В дальнейшем изложении речь будет идти только о пассив­ных 2х2-полюсниках.

Различают 2х2-полюсники еще и по следующему признаку:

если четырехполюсник подчиняется принципу обратимости (или взаимности), его называют обратимым (или взаимным); в про­тивном случае — необратимым (или невзаимным). Напомним, что подчинение принципу взаимности означает следующее: ток I между накоротко замкнутыми правыми зажимами 2х2-полюсника, вызванный действием напряжения Е, приложенного к его ле­вым зажимам, равен току I', который протекал бы между нако­ротко замкнутыми левыми зажимами, если бы напряжение Е бы­ло приложено к правым зажимам. Обратимым (взаимным) явля­ется, в частности, любой 2х2-полюсник, составленный из элемен­тов с положительными сопротивлениями, индуктивностями и ем­костями. Пассивность 2х2-полюсника не равнозначна его обратимости; пассивный 2х2-полюсник может быть и необратимым (на­пример, гиратор, ферритовый вентиль или циркулятор).

Симметричным называют 2х2-полюсник, одинаково пропуска­ющий сигналы в двух противоположных направлениях (слева на­право и справа налево). Если такой 2Х2-полюсник выключить из цепи, повернуть на 180° относительно поперечной (вертикальной) оси и включить снова в цепь, то напряжения и токи в последней останутся такими же, как и до переключения. Симметричный 2х2-полюсник является одновременно и обратимым, однако обра­тимый 2х2-полюсник может быть как симметричным, так и не­симметричным; 2х2-полюсник называют структурно-симметрич­ным относительно поперечной оси, если его левая и правая части зеркально отображают одна другую. Заметим, что 2х2-полюсни-ки, структурно-симметричные относительно поперечной оси, явля­ются всегда симметричными и по передаче, однако обратное за­ключение будет неверным.

Важным признаком 2х2-полюсникр является другой вид структурной симметрии — относительно продольной (горизонталь­ной) оси. По этому признаку 2х2-полюсники делят на уравнове­шенные и неуравновешенные. Уравновешенным называют 2Х2 полюсник, структурно-симметричный относительно продольной оси, т. е. такой, у которого верхние и нижние части зеркально ото­бражают одна другую. Например, уравновешенным 2х2-полюс-ником является двухпроводная линия, у которой оба провода оди­наковы. Неуравновешенным называют 2х2-полюсник, структурно-несимметричный относительно продольной оси. Антиметричным называют 2х2-полюсник, у которого произведение сопротивления холостого хода при прямой (обратной) передаче и сопротивления короткого замыкания при обратной (прямой) пе­редаче постоянно, не зависит от частоты. Линейным называют 2Х2-полюсник, у которого токи и напряжения на входе и выходе связаны линейными зависимостями. Будем рассматривать только линейные 2Х2-полюсники. Реактивным называют 2х2-полюсник, лишенный диссипативных потерь. Такая идеализация во многих случаях допустима и существенно облегчает анализ и синтез ус­тройств.

2.5.Основные соотношения

Направления токов и напря­жений в четырехполюснике, принятые за положительные

Рис. 2.5

Принятые за положительные направления отсчета токов и на­пряжений на полюсах 2х2-полюсника показаны на рис. 2.5. Поскольку рассматриваются линейные 2х2-полюсники, то комплек­сные действующие значения токов и напряжений на полюсах I₁ , I₂ , U₁ , U₂ связаны между собой линейными зависимостями. По­лучили распространение следующие виды записи этих зависимо­стей:

, (2.3)

, (2.4)

, (2.5)

, (2.6)

, (2.7)

, (2.8)

где [z] — матрица сопротивлений;

[у] — матрица проводимостей;

[a] — матрица передачи в прямом направлении (слева направо);

[ft] — матрица передачи в обратном направлении (справа нале­во).

Матрицы [h] и [g] называют гибридными матрицами 2х2-полюсника.

Таким образом, получено шесть форм уравнений и шесть си­стем параметров 2х2-полюсника. Чтобы охарактеризовать 2х2-по-люсник и рассчитать передачу энергии через него в любом из двух направлений (слева направо и справа налево), достаточно было бы иметь одну из указанных систем. Тем не менее наличие не­скольких систем параметров оказывается полезным по следую­щим причинам: 1) есть такие 2Х2-полюсники, для которых не­которые из описанных систем параметров не существуют (система параметров считается несуществующей, если хотя бы один из ее параметров равен бесконечности); 2) в зависимости от структу­ры заданного 2х2-полюсника значения его параметров отыски­ваются проще для определенной системы параметров); 3) часто сложная цепь, составленная путем соединения нескольких 2х2-полюсников, рассчитывается проще, если на одном этапе расчета пользоваться одной системой параметров, а на следующем — дру­гой. Параметры каждой из шести систем можно выразить через параметры остальных. В табл. 2.1 дана сводка формул, выража­ющих указанные связи.

Таблица 2.1

Связи между матрицами

В таблице _z, _y, _h, _g, _a, _b — определители соответствующих матриц. Эти определители выражают через элементы матриц:

, (2.9)

, (2.10)

, (2.11)

, (2.12)

, (2.13)

, (2.14)

Заметим, что в каждой из описанных матриц элементы не связаны между собой. Однако, если 2х2-полюсник обратимый (взаимный), между элементами каждой матрицы существует по одной определенной связи

(2.15)

а если 2х2-полюсник симметричный, добавляют еще по одной

(2.16)

Таким образом, 2х2-полюсник в общем случае характеризует­ся четырьмя, обратимый 2х2-полюсник — тремя, а симметричный 2Х2-полюсник — двумя независимыми параметрами.

2.6.Соединения четырехполюсников

В ряде случаев сложный 2х2-полюсник можно представить в виде соединения более простых структур.

Рассмотрим основные виды соединении 2х2-полюсников (рис. 2.6).

При последовательном этажном соединении имеет место за­висимость

, (2.17)

т. е. матрица [z] последовательного соединения 2х2-полюсников равна сумме матриц [z] составляющих 2Х2-полюсников. При параллельном соединении 2Х2-полюсников имеем

, (2.18)

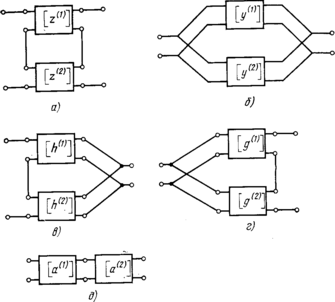

Схемы соединений четырехполюсников

а — последовательное; б — параллельное;

в — последовательно-параллельное; г — парал­лельно-последовательное;

д — каскадное

Рис. 2.6.:

т. е. матрица [у] параллельного соединения 2х2-полюсников рав­на сумме матриц [у] составляющих 2х2-полюсников. При после­довательно-параллельном и параллельно-последовательном соеди­нении имеем

, (2.19)

, (2.20)

т. е в этих соединениях суммируются соответственно матрицы [h] и [g].

Каскадное соединение 2Х2-полюсников

, (2.21)

равно произведению матриц [а] составляющих 2х2-полюсников; при этом матрицы должны записываться в порядке следования 2х2-полюсников в цепочке.

При выводе (2.17) … (2.21) предполагаем, что токи, входящие во все четырехполюсники, участвующие в соединениях, удовлет­воряют условию попарного равенства и противонаправленности; такое соединение четырехполюсников называют регулярным.

В действительности же указанное условие не всегда выпол­няется; тогда соединение 2х2-полюсников становится соединением 4Х 1-полюсников, которые подчиня­ются иным закономерностям. Поэтому, прежде чем применять теорию 2х2-по-люсников к тому или иному их соеди­нению, необходимо убедиться, что это соединение является регулярным, т. е. токи в верхнем и нижнем полюсах каждого составляющего четырехполюсника равны и противонаправленны.

К доказательству леммы о токах четырехполюсника

Рис. 2.7

При этом достаточно, чтобы это выполня­лось лишь для одного конца каждого из составляющих четырехпо­люсников, так как справедлива следующая лемма: если токи в верх­нем и нижнем полюсах на одном конце четырехполюсника равны и противонаправленны (рис. 2.7), то будут равны и противонаправлен­ны также токи на другом конце четырехполюсника, т. е. равенст­ва I₁=I₀₁, I₂=I₀₂ вытекают одно из другого. Доказательство этой леммы следует из обобщенного закона Кирхгофа: сумма токов, пронизывающих произвольную замкнутую кривую или поверх­ность, охватывающую часть электрической цепи, равна нулю; при этом входящие токи следует брать с одним знаком, а выходя­щие — с противоположным. На практике часто можно не прове­рять попарное равенство токов, если известно, что соответствую­щие соединения регулярны. К ним относятся следующие соедине­ния:

1. Соединения двух трехполюсных четырехполюсников (рис. 2.8, а, б, в) (четырехполюсник называют трехполюсным, если его нижние зажимы соединены накоротко, как показано на рис. 2.5). Все другие соединения двух трехполюсных четырехполюсников, хотя формально и нерегулярные, также могут быть приведены к виду регулярных.

Регулярные соединения четырехполюсников

Рис. 2.7

Трехполюсный че­тырехполюсник

Рис. 2.8

2) Параллельное соединение n трехпо­люсных либо уравновешенных (симмет­ричных относительно продольной оси) четырехполюсников (рис. 2.4,г).

3) Любое соединение разрывного че­тырехполюсника с любым другим (четы­рехполюсник называют разрывным, если между его входом и выходом нет ни элек­трической, ни гальванической связи; примером может служить двухобмоточный трансформатор без емкостной связи между об­мотками).

4) Каскадное соединение любых четырехполюсников, если вся система в целом представляет собой 2х2-полюсник.

Необходимо указать, что при скрещивании (перемене местами) зажимов на входе либо на выходе 2х2-полюсника меняются зна­ки всех параметров, имеющих смысл передаточной функции, а именно параметров z₁₂ , z₂₁ , y₁₂ , y₂₁ , h₁₂ , h₂₁ , g₁₂ , g₂₁ , a₁₁ , a₁₂ , a₂₁ , a₂₂ .

2.7.Однородная длинная линия

Линия передачи, в которой распространяется Т-волна, описы­вается дифференциальными уравнениями

dU / dx = -Z_п * I; dI / dx = -Y_п * U, (2.22)

где U, I — комплексные действующие значения напряжения и тока в сечении линии, расположенном на расстоянии х от ее начала, В, А;

— погонные комплексные сопротивле­ния и проводимости, Ом, Сим;

L_П, C_П, R_П, G_П — погонные индуктивность, ем­кость, сопротивление и проводимость линии, Гн, Ф, Ом, Сим.

Решение уравнений (2.22) имеет вид

, (2.23)

где А и В — произвольные постоянные;

— волновое сопротивле­ние, Ом;

у — постоянная передачи,

причем

. (2.24)

С учетом граничных условий из (2.23) имеем

, (2.25)

где U₁ , I₁ , U₂ , I₂ — напряжения и токи в начале и конце линии, В, А;

l — длина линии, м.

Таким образом, в режиме 2х2-полюсника матрица передачи от­резка линии

. (2.26)

Для линии без диссипативных потерь (R_П=0, G_П=0)

; ,

где —электрическая длина линии, м;

— длина волны в линии, м,

откуда

. (2.27)

Линии передачи без потерь, в которых распространяется только Т-волна, обладают специфическим свойством - скорость распростра­нения волны в линии постоянна, а определяется она выражением

,

где с — скорость света в вакууме, м/с;

— относительная диэлектрическая постоянная мате­риала, которым заполнена линия.

Таким образом,

,

т. е. погонные параметры рассматриваемых линий между собой жестко связаны. Например, при сближении проводов линии погонная емкость С_П увеличивается, а погонная индуктивность L_П уменьшается так, что произведение L_П*С_П остается неизменным:

,

где L₀ — собственная индуктивность одного провода на единицу длины (под собственной индуктивностью провода понимают его индуктивность в случае, когда обратный провод и другие внешние объекты отодвинуты на достаточно большое расстояние), Гн;

М — взаимная индуктивность между обоими проводами на единицу их длины, Гн/м;

k=M/L₀ — коэффициент магнитной связи между проводами линии ( ).

Согласованность изменения С_П и k, которая обеспечи­вается постоянством скорости света, обусловливает сохранение Т-волны при вариациях расстояния между проводами (если это расстояние не превосходит определенных пределов, связанных с диапазоном частот).

2.8.Замыкание полюсов отрезка линии по диагонали

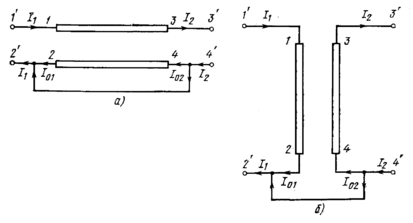

Два варианта замыкания полюсов линии по диагонали показа­ны на рис. 2.9, а, б; они соответствуют горизонтальному и верти­кальному положениям отрезка линии. Отрезок провода, осуществ­ляющий замыкание, должен быть предельно коротким; с этой целью на практике линии свертывают в кольцо (рис. 2.10, а, б) или наматывают на тороид (рис. 2.10, в).

Схема замыкания по диагонали полюсов линии

а) – горизонтальной; б) - вертикальной

Рис. 2.9

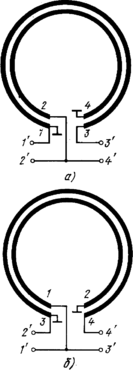

Варианты реализации схем

а, б) – кольцевой; в) – тороидальной

Рис. 2.10

К замене НВЛ "полным четырехполюсником"

а) – в схеме 2.9, а; б) – в схеме 2.9, б

Рис 2.11

Замыкание полюсов линии по диагонали реализует 2Х2-полюсное устройство, содержащее НВЛ во внутренней цепи, что видно из рассмотрения токов на рис. 2.9, а, б. Токи в полюсах входа и вы­хода устройства попарно равны и противонаправленны, в то время как внутренняя часть устройства—отрезок линии является НВЛ (все токи в полюсах линии различные). Замещаем НВЛ полным четырехугольником, включенным так же, как ранее включалась НВЛ (рис. 2.11, а, б). После топологических преобразований оба устройства (рис. 2.11) можно привести к одному и тому же П-образному 2Х2-полюснику (рис. 2.12); его а-матрица

, (2.28)

где проводимости y₁, y₂, y₃ показаны на рис. 2.13.

Схемы рис. 2.11, а, б, преобразованные к виду П-образного 2х2-полюсника

Рис. 2.12

Схема симметричного П-образного 2х2-полюсника канонического вида

Рис. 2.13

Сопоставляя рис. 2.12 и 2.13, находим

, (2.29)

. (2.30)

Подставляя (2.29), (2.30) в (2.28), получаем а-матрицу устройст­ва, в котором внутренняя НВЛ образуется замыканием двух по­люсов по диагонали

, (2.31)

.

Зависимость рабочего затухания от частоты, найденная в со­ответствии с (2.13), приведена на рис. 2.8; коэффициент магнитной связи между проводами НВЛ k = 0,9. Отметим, что по­лученная зависимость характерна для фильтра верхних частот. Можно показать, что рассматриваемое устройство по сравнению-с отрезком регулярно включенной линии той же длины дает фазо­вый сдвиг я и на всех частотах. Таким образом, областью приме­нения рассматриваемого устройства является частотная селекция и (или) инверсия фазы.

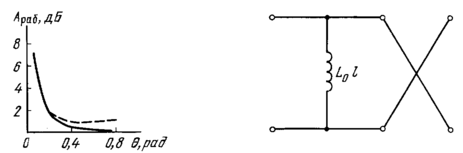

Частотная характеристика рабочего затухания схем рис. 2.9, а,б

Идеализированная схема

рис. 2.9, а, б

Рис. 2.15

Рис. 2.14

Существенно, что при увеличения k область пропускания рас­ширяется в сторону низких частот (т. е. в сторону =0). Таким образом, увеличение магнитной связи между проводами НВЛ обес­печивает уменьшение его длины (по сравнению с наиболее длинной волной полосы пропускания); этот результат иллюстрируется данными табл. 2.2.

Таблица 2.2

Зависимость длины устройства рис. 2.9, а, б от k

K	0,85	0,90	0,95	0,99
	0,054	0,035	0,011	0,0064

Из таблицы видно, что увеличение коэффициента магнитной связи от 0,85 до 0,99 уменьшает продольные габариты рассматри­ваемого устройства в 9 раз. В предельном случае (область низких частот) и (полная магнитная связь) а-матрица (2.31) принимает вид

, (2.32)

где - собственное индуктивное сопротивление од­ного из проводов линии длиной l, Гн.

Частотная зависимость рабочего затухания, найденная с помо­щью (2.32), изображена на рис. 2.14 штриховой линией. Из нее вид­но, что область применения приближенной а-матрицы (2.32) состав­ляет , т. е. .

Продолжая идеализацию, полагаем k = 1. В этом случае (2.32) приобретает вид

, (2.33)

что соответствует схеме рис 2.15.

2.9.Замыкание полюсов отрезка линии по горизонтали

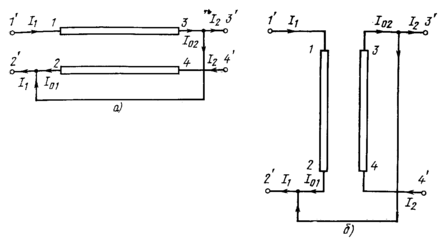

Два варианта замыкания полюсов линии по горизонтали изоб­ражены на рис. 2.16, а, б; они соответствуют горизонтальному и вер­тикальному положениям отрезка линии. На практике с целью пре­дельного укорочения короткозамыкающего провода НВЛ свертыва­ют в кольцо (рис. 2.17, а, б). В результате реализуется 2х2-полюсная подсхема, содержащая НВЛ во внутренней цепи; это легко проследить на рис. 2.16, а, б; токи в полюсах входа и выхода попар­но равны и противонаправленны (вход и выход во всех устройствах нагружены на сопротивления нагрузки R» и генератора Rr, в то время как внутренняя цепь является НВЛ (токи во всех по­люсах отрезка линии различные).

Замещая НВЛ в схеме 2.16, а, полным четырехугольником (рис. 2.18) и выполняя топологические преобразования, приводим схему рис 2.18 к виду П-образного 2Х2-полюсника (рис 2.19), который описывается а-матрицей (2.28.)

Схемы замыкания по горизон­тали полюсов лини

а - горизонтальной; б — вертикальной Рис. 2.16

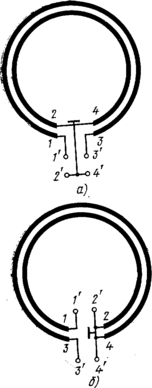

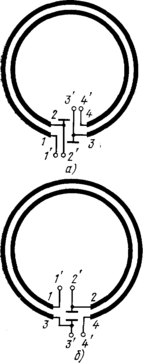

Кольцевые вари­анты реализации схем

а—рис. 2.16,а; б—рис. 2.16,б

Рис.2.17

К замене НВЛ полным че­тырехугольником в схеме рис. 2.16,а

Рис. 2.18

Схема рис. 2.18, преобразо­ванная к виду П-образного

2Х2-по-люсника

Рис. 2.19

Учитывая (2.26) и (2.27), находим

, (2.34)

. (2.35)

Подставляя (2.34), (2.35) в (2.28), получаем а-матрицу устрой­ства с короткозамкнутыми нижними (верхними) полюсами при го­ризонтальном расположении НВЛ (рис. 2.16,а)

, (2.36)

.

Зависимость рабочего затухания от частоты, соответствующая (2.36) изображена на рис. 2.20 при k=0,5. Из рисунка можно заключить, что .при коротком замыкании концов одного из проводов линии рис. 2.16,а ее рабочее затухание меняется незна­чительно. Этот результат имеет существенное практическое зна­чение: можно заземлить оба конца одного из проводов линии (это бывает необходимо по схемотехническим соображениям), не опа­саясь ухудшения параметров устройства. На низких частотах ( ) матрица (2.36) превращается в матрицу прямого соединения.

Частотная характери­стика рабочего затухания схе­мы рис. 2.16,а

Рис. 2.20

К замене НВЛ пол­ным четырехугольником в схе­ме рис.2.16,б

Рис 2.21

Схема рис. 2.21, пре­образованная к виду П-образного 2Х2- полюсника

Рис 2.22

Частотная характери­стика рабочего затухания схе­мы рис. 2.10,6

Рис 2.17

Переходим к анализу аналогичного устройства, в котором отре­зок линии расположен вертикально (рис. 2.16,б). После замеще­ния НВЛ полным четырехугольником (рис. 2.21) и топологиче­ских преобразований получаем П-образную схему рис. 2.22, в котрой

, (2.37)

. (2.38)

Подставляя значения и в (2.28), находим а-матрицу вер­тикальной линии с короткозамкнутыми нижними (верхними) по­люсами

, (2.39)

.

Соответствующая этой матрице частотная зависимость рабоче­го затухания приведена на рис. 2.23 сплошной линией. Вариант расчета при показан на этом же рисунке штриховой линией. При перекрытие диапазона устройства будет увели­чиваться, а длина - уменьшаться. Зависимость основных па­раметров устройства рис. 2.16,б от k дана в табл. 2.2.

Здесь х - перекрытие диапазона пропускания; - минималь­ное рабочее затухание в диапазоне пропускания; - его длин­новолновая граница; - относительная длина устройства.

Таблица 2.3

Зависимость параметров рис. 2.16,б от коэффициента магнитной связи k

При увеличении коэффициента магнит­ной связи про­дольные габаритные размеры умень­шаются, а перекрытие диапазона x увеличивается.

2.10. Замыкание полюсов отрезка линии по диагонали с одновременной изоляцией одного из них

Два варианта такого устройства, соответствующие горизонталь­ному либо вертикальному расположению отрезка НВЛ в устрой­стве, показаны на рис. 2.24,а,б. С целью предельного укорочения короткозамыкающей диагонали на практике НВЛ свертывают в кольцо (рис. 2.25,а,б). Получаем 2х2-полюсную подсхему НВЛ, которая может служить согласующим устройством.

Схема замыкающей по диагонали полюсов линий при одновременной изоляции одного полюса

Рис. 2.24

Кольцевые варианты реализации схем

а – схема рис. 2.24,а

б – схема рис. 2.24,б

Рис. 2.25

К замене НВЛ полным четырехугольником в схеме рис. 2.24,б

Рис. 2.26

Схема рис. 2.26, преобразованная к виду П-образного 2Х2-полюсника

Рис. 2.27

Схема несимметричного П-образного 2Х2-полюсника канонического вида

Рис. 2.28

Частотная характеристика рабочего затухания схем рис. 2.24,а,б

Рис. 2.29

Направление токов, показанное на рис. 2.24, а, б во внутренней и внешней части устройства, подтверждает, что внешняя цепь уст­ройства является 2Х2-полюсником, а внутренняя часть (НВЛ) — 4Х1-полюсником. Рассмотрим вариант с вертикальным располо­жением НВЛ (рис. 2.24,6). Замещая последнюю полным четырех­угольником, получаем схему, изображенную на рис. 2.26. После топологических преобразований приводим ее к виду рис. 2.27, в упрощенном виде — рис. 2.28. Последняя описывается а-матрицей

, (2.40)

, (2.41)

. (2.41)

Отсюда

. (2.42)

Частотная зависимость рабочего затухания рассматриваемого устройства (оно относится к согласующим устройствам), найденная в соответствии с (2.42), приведе­на на рис. 2.23. При увеличении коэффициента магнитной связи между проводами НВЛ зависимость, изображенная на рис. 2.29, расширяется в сторону малых значений . Иначе говоря, габарит­ные размеры согласующего устройства уменьшаются, а широкополосность увеличивается. Это иллюстрируют данные табл. 2.4.

Таблица 2.4

Зависимость параметров устройства рис. 2.24 от k

Из табл. 2.4 следует, что увеличение коэффициента магнитной связи k от 0,85 до 0,99 увеличивает перекрытие диапазона х в 6,4 раза при одновременном уменьшении продольных размеров в 8,2 раза. В предельном случае (область низких частот) матрица рассматриваемого устройства упрощается

. (2.42)

В (2.42) величина имеет смысл собственного индуктив­ного сопротивления одного провода линии. Частотная зависимость рабочего затухания, найденная с помощью (2.42), изоб­ражена на рис. 2.29 штриховой линией. Из рис. 2.29 следует, что приближенную теорию можно применять в интервале рад, т. е. при . Если, продолжая идеализацию, положить k=1, то а-матрица (2.42) упрощается еще более

. (2.43)

Таким образом, в низкочастотном диапазоне при сильной маг­нитной связи между проводами НВЛ рассматриваемое устройство можно представить в виде идеального трансформатора с n=1:2, зашунтированного собственным индуктивным сопротивлением од­ного из проводов ( ).

2.11. Изоляция одного полюса линии

На рис. 2.30,а,б показаны два варианта устройства, полученно­го путем изоляции одного из полюсов отрезка линии от внешней цепи. Они представляют собой звенья фильтров нижних либо верхних частот.

Первый вариант (рис. 2.30,а) приводим к схеме, изображенной на рис. 2.31, затем преобразуем звезду, состоящую из , в треугольник, содержащий проводимости (рис. 2.26). Переходные соотношения:

, , .

В итоге первый вариант приводится к П-образному 2х2-полюснику (рис. 2.33). Сравнивая его с канонической схемой рис. 2.28, на­ходим

, , .

Учитывая эти значения проводимостей, на­ходим а-матрицу для первого варианта изоляции одного полюса НВЛ (рис. 2.30,а)

. (2.46)

Выполняя соответствующие топологические преобразования во втором устройстве (рис. 2.30,6), получаем а-матрицу

. (2.47)

Схемы изоляции одного из полюсов линий

а –горизонтальная

б – вертикальная

Рис. 2.30

К замене НВЛ полным четырехугольником в схемах рис. 2.30

Рис. 2.31

Преобразование звезды в треугольник в схеме рис. 2.30,а

Рис. 2.32

Схема рис. 2.32, преобразованная к виду П-образного 2Х2-полюсника

Рис. 2.33

3.Алгоритмы расчета характеристик НВЛ

Расчет характеристик НВЛ начинается с введения исходных данных. Оно происходит следующим образом. Сначала вводится тип первого четырехполюсника (всего семь типов), затем указывается тип соединения, если два четырехполюсника (по умолчанию тип соединения – одиночный четырехполюсник), если выбран не одиночный тип соединения, программа выдает вторую вкладку с типами четырехполюсников для того, что бы можно было указать, какой из типов четырехполюсников является вторым. После указания типов четырехполюсников и их соединения вводятся дополнительные параметры: геометрическая длина отрезка линии, диэлектрическая проницаемость, начальная частота исследуемого диапазона частот, конечная частота, волновое сопротивление, коэффициент величины связи, сопротивление нагрузки, сопротивление генератора, количество выборок из исследуемого промежутка частот или количество точек для построения на графиках. Все параметры строго проверяются на правильность, чтобы исключить ошибки при расчете. После нажатия на кнопку "Далее" происходит расчет результирующей а-матрицы одного или двух четырехполюсников в зависимости от типа соединения. Сначала в этом расчете проверяется, какой из семи типов четырехполюсников был выбран, затем, по исходным параметрам, рассчитывается а-матрица каждого из четырехполюсников, после чего рассчитывается результирующая а-матрица в зависимости от выбранного типа соединения четырехполюсников. Следующим этапом после этих расчетов является предоставление выбора нужной характеристики или группы характеристик. Затем после этого выбора происходит расчет по заранее заложенным формулам, и на экран выводятся: форма, содержащая график выбранной характеристики и форма, содержащая значения результирующей а-матрицы для каждой выборки из заданного диапазона частот в текстовом виде. Полученный график и текстовый список результатов расчета можно сохранить в отдельном файле, скопировать в буфер обмена, распечатать на принтере или изменить свойства графика или текста. После всего вышеперечисленного можно вернутся в начало программы, очистить содержимое ячеек для ввода параметров и повторить ввод исходных данных для повторного расчета.

3.1.Блок-схема программы и ее описание

Описание блок-схемы программы (рис. 3.1).

Блок № 1 – начало программы. В этом блоке происходит инициализация всей программы, создание основного и дополнительных окон программы, отвечающих за вывод графиков, результатов в текстовом виде, окна прав на программу и диалоговых окон.

Блок № 2 – цикл для ввода исходных данных. Этот блок является виртуальным, поскольку на самом деле его нет, но программа построена таким образом, чтобы нельзя было начать расчет без ввода всех исходных данных в блоке № 3 и проверки их на правильность в блоке № 4.

Блок № 3 – ввод исходных данных. В этом блоке происходит ввод всех исходных данных: тип первого четырехполюсника, тип соединения четырехполюсников, тип второго четырехполюсника, физическая длина отрезка линии, диэлектрическая проницаемость, начальная частота исследуемого диапазона частот, конечная частота исследуемого диапазона частот, волновое сопротивление, величина коэффициента связи, сопротивление нагрузки, сопротивление генератора, количество выборок из исследуемого диапазона частот или количество точек на графиках.

Блок № 4 – проверка правильности вводимых данных. В этом блоке происходит проверка вводимых данных на соответствие реальным нормам и параметрам рассчитываемого четырехполюсника (в программе существуют определенные рамки для каждого из вводимых параметров, за которые она не дает выйти, чтобы не вызвать сбоя или ошибки).

Блок № 5 – выбор типа четырехполюсника. После блока № 4 программа переходит непосредственно к расчету. В этом блоке программа определяет для себя, какой из типов четырехполюсников был выбран как первый или второй и передает управление одному из блоков с номерами от 6 до 12.

Блоки № 6…12 – расчет а-матрицы выбранного четырехполюсника. В этом блоке происходит расчет а-матрицы одного из выбранных четырехполюсников по введенным исходным данным для всех выборок.

Блок № 13 – проверка на выбор второго четырехполюсника. В этом блоке ведется проверка на тот случай, если тип соединения четырехполюсников выбран таким, в котором участвуют два четырехполюсника.

Блок № 14 – выбор типа соединения. В зависимости от типа соединения четырехполюсников этот блок передает управление одному из блоков с номерами от 15 до 18.

Блоки № 15…18 – расчет результирующей а-матрицы. В этом блоке ведется расчет результирующей а-матрицы с использованием а-матриц просчитанных в блоках с номерами от 6 до 12 с учетом введенных параметров.

Блок № 19 – выбор выходной характеристики. В этом блоке программа дает возможность выбрать одну из семи возможных вариантов сочетания выходных характеристик.

Блоки № 20…26 – расчет и вывод результатов. В этом блоке происходит расчет выбранной характеристики по ее заранее запрограммированным формулам и уравнениям, а также вывод на экран форм: с графиком выбранной характеристики и с данными расчета результирующей а-матрицы в текстовом виде.

Блок № 27 – сохранение и печать конечного результата. Этот блок является виртуальным поскольку на самом деле его нет, однако существует возможность сохранения и печати результатов расчета.

Блок № 28 – конец программы. Программа завершает свою работу после нажатия на кнопку "Закрыть". В этом блоке происходит деинициализация и разрушение всех окон созданных программой.

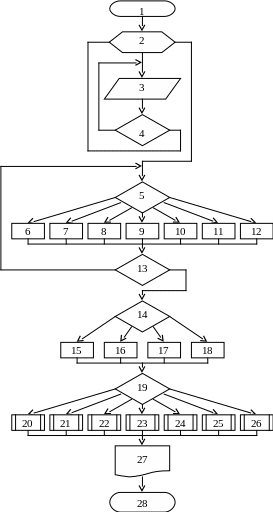

Б
лок-схема программы

Рис. 3.1

4.Результаты расчета НВЛ

Результаты расчета НВЛ рассматриваются на одном примере.

Исходные данные для примера:

1. Тип первого четырехполюсника – 5 (отрезок линии с замкнутыми полюсами по диагонали с одновременной изоляцией одного из них);

2. Тип второго четырехполюсника – 2 (отрезок линии с замкнутыми полюсами по диагонали);

3. Схема соединения четырехполюсников – последовательно-параллельная;

4. Геометрическая длина – 3 см;

5. Диэлектрическая проницаемость – 9;

6. Начальная частота – 10 МГц;

7. Конечная частота – 1 ГГц;

8. Волновое сопротивление – 100 Ом;

9. Коэффициент связи – 0,7;

10. Сопротивление нагрузки – 75 Ом;

11. Сопротивление генератора – 6 Ом;

12. Количество выборок – 30;

13. Выбранная характеристика – рабочее затухание.

Исходные данные были рассчитаны программой и получены следующие результаты. График рабочего затухания отображен на рис. 4.1.

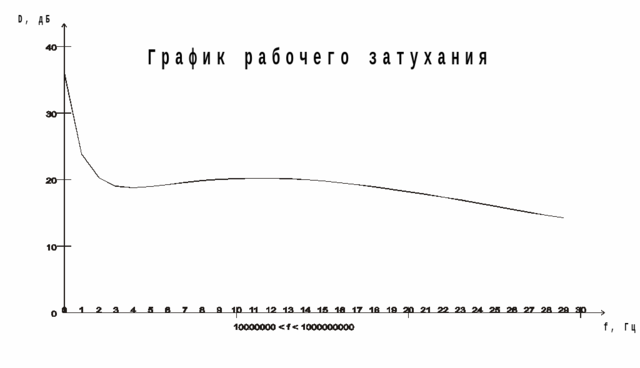

График рабочего затухания

Р ис. 4.1

Результаты расчета НВЛ в тестовом виде:

Значения для частоты 10000000 Гц. :

a11=(4,7878)+j(0); a12=(0)+j(-10,3358)

a21=(0)+j(2,95); a22=(-4,9975)+j(0)

Значения для частоты 43000000 Гц. :

a11=(4,7097)+j(0); a12=(0)+j(-44,1892)

a21=(0)+j(0,673); a22=(-4,9456)+j(0)

Значения для частоты 76000000 Гц. :

a11=(4,5343)+j(0); a12=(0)+j(-76,4896)

a21=(0)+j(0,3672); a22=(-4,8286)+j(0)

Значения для частоты 109000000 Гц. :

a11=(4,2787)+j(0); a12=(0)+j(-106,4093)

a21=(0)+j(0,2421); a22=(-4,6598)+j(0)

Значения для частоты 142000000 Гц. :

a11=(3,9656)+j(0); a12=(0)+j(-133,1573)

a21=(0)+j(0,1726); a22=(-4,4444)+j(0)

Значения для частоты 175000000 Гц. :

a11=(3,5934)+j(0); a12=(0)+j(-156,1747)

a21=(0)+j(0,1273); a22=(-4,1911)+j(0)

Значения для частоты 208000000 Гц. :

a11=(3,18)+j(0); a12=(0)+j(-175,3788)

a21=(0)+j(0,0952); a22=(-3,9154)+j(0)

Значения для частоты 241000000 Гц. :

a11=(2,7579)+j(0); a12=(0)+j(-190,6065)

a21=(0)+j(0,0716); a22=(-3,6232)+j(0)

Значения для частоты 274000000 Гц. :

a11=(2,3351)+j(0); a12=(0)+j(-202,1663)

a21=(0)+j(0,0535); a22=(-3,3267)+j(0)

Значения для частоты 307000000 Гц. :

a11=(1,9216)+j(0); a12=(0)+j(-210,2469)

a21=(0)+j(0,0395); a22=(-3,0312)+j(0)

Значения для частоты 340000000 Гц. :

a11=(1,5291)+j(0); a12=(0)+j(-215,2939)

a21=(0)+j(0,0284); a22=(-2,7435)+j(0)

Значения для частоты 373000000 Гц. :

a11=(1,1491)+j(0); a12=(0)+j(-217,5385)

a21=(0)+j(0,0196); a22=(-2,4655)+j(0)

Значения для частоты 406000000 Гц. :

a11=(0,8173)+j(0); a12=(0)+j(-217,6019)

a21=(0)+j(0,0128); a22=(-2,2031)+j(0)

Значения для частоты 439000000 Гц. :

a11=(0,4948)+j(0); a12=(0)+j(-215,7355)

a21=(0)+j(0,0071); a22=(-1,9566)+j(0)

Значения для частоты 472000000 Гц. :

a11=(0,2302)+j(0); a12=(0)+j(-212,2591)

a21=(0)+j(0,003); a22=(-1,7262)+j(0)

Значения для частоты 505000000 Гц. :

a11=(-0,0229)+j(0); a12=(0)+j(-207,4489)

a21=(0)+j(-0,0005); a22=(-1,5122)+j(0)

Значения для частоты 538000000 Гц. :

a11=(-0,248)+j(0); a12=(0)+j(-201,6131)

a21=(0)+j(-0,0032); a22=(-1,3148)+j(0)

Значения для частоты 571000000 Гц. :

a11=(-0,4436)+j(0); a12=(0)+j(-194,9488)

a21=(0)+j(-0,0052); a22=(-1,133)+j(0)

Значения для частоты 604000000 Гц. :

a11=(-0,6092)+j(0); a12=(0)+j(-187,6184)

a21=(0)+j(-0,0068); a22=(-0,966)+j(0)

Значения для частоты 637000000 Гц. :

a11=(-0,7826)+j(0); a12=(0)+j(-179,756)

a21=(0)+j(-0,0081); a22=(-0,8127)+j(0)

Значения для частоты 670000000 Гц. :

a11=(-0,9024)+j(0); a12=(0)+j(-171,4991)

a21=(0)+j(-0,0088); a22=(-0,6725)+j(0)

Значения для частоты 703000000 Гц. :

a11=(-1,0196)+j(0); a12=(0)+j(-162,893)

a21=(0)+j(-0,0093); a22=(-0,5439)+j(0)

Значения для частоты 736000000 Гц. :

a11=(-1,1349)+j(0); a12=(0)+j(-154,0664)

a21=(0)+j(-0,0097); a22=(-0,4264)+j(0)

Значения для частоты 769000000 Гц. :

a11=(-1,2273)+j(0); a12=(0)+j(-145,044)

a21=(0)+j(-0,0098); a22=(-0,319)+j(0)

Значения для частоты 802000000 Гц. :

a11=(-1,3214)+j(0); a12=(0)+j(-135,8685)

a21=(0)+j(-0,0097); a22=(-0,2207)+j(0)

Значения для частоты 835000000 Гц. :

a11=(-1,4089)+j(0); a12=(0)+j(-126,5552)

a21=(0)+j(-0,0095); a22=(-0,1308)+j(0)

Значения для частоты 868000000 Гц. :

a11=(-1,491)+j(0); a12=(0)+j(-117,1369)

a21=(0)+j(-0,0092); a22=(-0,0487)+j(0)

Значения для частоты 901000000 Гц. :

a11=(-1,5939)+j(0); a12=(0)+j(-107,6241)

a21=(0)+j(-0,0088); a22=(0,0264)+j(0)

Значения для частоты 934000000 Гц. :

a11=(-1,6972)+j(0); a12=(0)+j(-97,9763)

a21=(0)+j(-0,0084); a22=(0,0952)+j(0)

Значения для частоты 967000000 Гц. :

a11=(-1,8167)+j(0); a12=(0)+j(-88,2121)

a21=(0)+j(-0,0078); a22=(0,1581)+j(0)

Таким образом получаем результаты расчета НВЛ и используем далее в своих целях (пересчет параметров или дальнейшая фаза расчетов при моделировании устройств).

5.Экономическая часть

В экономической части проекта необходимо определить стоимость разработки методики и программного обеспечения для расчета нерегулярно включенных линий или четырехполюсников. Этот расчет позволяет значительно уменьшить время создания конечных продуктов на основе нерегулярно включенных четырехполюсников.

Стоимость разработки программного обеспечения определяется по формуле:

, (5.1)

где С_от - фонд оплаты труда, тыс. руб.;

С_отч - отчисления на социальную защиту, принимаются равными 38,5% от фонда оплаты труда, в том числе: 28% - в пенсионный фонд; 1,5% - в фонд занятости; 5,4% - на социальное страхование; 3,6% на медицинское страхование;

С_пр - прочие расходы принимаются равными 10% от фонда оплаты труда (ФОТ), тыс. руб.;

С_ам - амортизационные отчисления, равные 6,7% от стоимости ЭВМ, используемой для разработки программного обеспечения, тыс. руб.;

С_эл.эн. - расходы на электроэнергию.

Разработка программного обеспечения включает в себя разработку методики просчета нерегулярных четырехполюсников, а так же написание и отладку программы.

Для этого необходимы специалисты инженеры-программисты в количестве двух человек.

Срок разработки программного обеспечения 1 месяц. Месячный тарифный оклад берется из приказа Министерства Путей сообщения за № 249 от 15.12.97 г.

Расчет фонда оплаты труда (ФОТ) производиться табличным способом и приводится в табл. 5.1

Таблица 5.1

Расчет фонда оплаты труда, руб.

Отчисления на социальные нужды

, (5.2)

тыс. руб.

Оплата за электроэнергию рассчитывается следующим образом

, (5.3)

где Р – расход электроэнергии, кВт;

- мощность ЭВМ, кВт;

- среднее время работы ЭВМ в день;

- общее количество дней, затраченных на разработку ПО.

, кВт.

Тогда стоимость электроэнергии будет

, (5.4)

где - оплата за электроэнергию, руб.;

- стоимость 1 кВт.ч.

руб.

Прочие расходы рассчитываются по формуле

, (5.5)

тыс. руб.

Амортизационные отчисления

, (5.6)

где - стоимость ЭВМ, используемого для разработки ПО, тыс. руб.

тыс. руб.

Размер плановых накоплений принимается 25% от стоимости разработки программного обеспечения, а накладные расходы составляют 40%.

Общая стоимость проекта приводится в табл. 5.2.

Таблица 5.2

Калькуляция стоимости проекта

Таким образом, стоимость программно-математического обеспечения с учетом плановых накоплений и накладных расходов составляет 17.3 тыс. руб.

Заключение

В данной дипломной работе был спроектирован алгоритм расчета и программа, позволяющая рассчитывать некоторые характеристики нерегулярных четырехполюсников по нескольким входным параметрам. Программа позволяет достигнуть небывало коротких сроков разработки устройств с нерегулярными четырехполюсниками на основе отрезков линий.

Здесь представлены результаты работы программы, расчет которых производился бы не один месяц и не одним специалистом.

Программа выполнена следующим образом. После запуска программы вводятся исходные данные: тип первого четырехполюсника, тип соединения четырехполюсников, тип второго четырехполюсника, физическая длина отрезка линии, диэлектрическая проницаемость, начальная частота исследуемого диапазона частот, конечная частота исследуемого диапазона частот, волновое сопротивление, величина коэффициента связи, сопротивление нагрузки, сопротивление генератора, количество выборок из исследуемого диапазона частот или количество точек на графиках. После этого программа рассчитывает промежуточные значения. Затем предоставляется выбор выходной характеристики, далее программа определяет значения выбранной характеристики в заданном диапазоне частот и выводит форму с графиком функции, а также форму со значениями результирующей а-матрицы в текстовом виде. После этого конечный результат как в графическом, так и в текстовом режимах можно сохранить.

Имеется возможность неоднократного повторения всего цикла расчетов без завершения программы.

Данная дипломная работа была выполнена под непосредственным руководством профессора Волкова Е. А. с использованием его материалов и разработок.

Список литературы

1. Дмитриев В.А. и др. Экономика железнодорожного транспорта: Учебник для вузов ж.-д. трансп. / В. А. Дмитриев, А. И. Журавель, А. Д. Шишков и др.; Под ред. В. А. Дмитриева. – М.: Транспорт, 1996. – 328 с.

1. Зелях Э. В. и др. Миниатюрные устройства УВЧ и ОВЧ диапазонов на отрезках линий. / Э. В. Зелях, А. Л. Фельдштейн, Л. Р. Явич, В. С. Брилон. – М.: Радио и связь, 1989. – 112 с.

Характеристики

Список файлов реферата
