которое дает возможность рассчитать изменение при изменении . В частности, при из (7) следует: , что соответствует синфазному возбуждению щелей и .

При имеем антенну с линейной фазовой характеристикой. При изменении меняется и будет меняться направление главного максимума ДН антенны: при максимум ДН отклоняется от перпендикуляра к оси антенны в сторону от генератора, при - в сторону генератора.

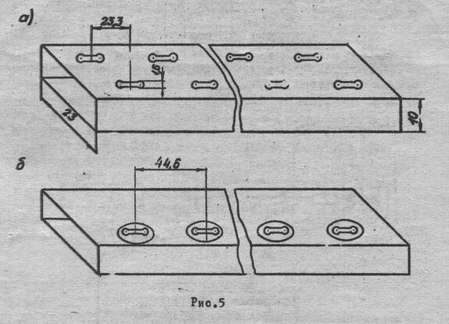

1. Рассчитать ширину главного лепестка ДН синфазной щелевой антенны (рис. 5,а) для числа щелей n = 3, 7, 10. Расчеты вести по формуле (3’), где d = = 22,3 мм, соответствует частоте , при которой .

2. Определить направление первого дополнительного главного максимума ДН для антенны с числом щелей n = 5 при расстоянии между щелями d = 44,6 мм (рис.5,б). Рассчитать величину дополнительного главного максимума с учетом .

3. Рассчитать угол поворота главного лепестка ДН многощелевой (n = 10) волноводной антенны при условии, что ; и .

Расчет вести по формуле (9), где a = 2,3 см ; d = 22,3 мм.

Для заданных значений a и d по формулам

и

найти частоты для которых ; и .

ОПИСАНИЕ УСТАНОВКИ

Структурная схема установки для измерения характеристик щелевых антенн приведена на рис.6.

В установке используются генератор СВЧ Г4 - 32А, измерительная линия (ИЛ), вращающееся волноводное соединение (ВС), исследуемая передающая щелевая антенна, согласованная нагрузка, рупорная приемная антенна, детекторная головка и измерительный усилитель. К выходному фланцу вращающегося соединения с помощью набора волноводных элементов могут присоединяться различные щелевые антенны.

ПОРЯДОК ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

1. Выполнить предварительное задание и найти частоты генератора , , .

2. Подготовить к работе и включить генератор в соответствии с инструкцией. Включить на нагрев измерительный усилитель.

3. Ознакомиться с измерительной установкой, назначением элементов ВЧ тракта.

4. Установить по волномеру частоту генератора , перевести генератор в режим внутренней манипуляции и обеспечить на входе щелевой антенны мощность по указанию преподавателя.

5. Исследовать волноводную многощелевую антенну (рис.5,а). Включить 3 щели, измерить КСВ в тракте и ДН в плоскости Н. То же самое проделать для 5 и 10 щелей. Зафиксировать направление главного максимума ДН для антенны из 10 щелей.

6. Для частот , и 10 щелей определить угловое смещение основного главного максимума ДН по сравнению с его положением на частоте .

7. Измерить ДН щелевой антенны из 5 щелей (рис.5,б). Определить положение дополнительных главных максимумов, их величину относительно основного максимума ДН. Сравнить полученные результаты с результатами п.2 предварительного задания.
