Рис. 2.5 - Волоконно-оптический датчик проходящего типа. |
Рис. 2.6 - Волоконно-оптический датчик антенного типа. |
|
Рис. 2.7 - Волоконно-оптический датчик отражательного типа. |
2.6 Заключение по главе
|

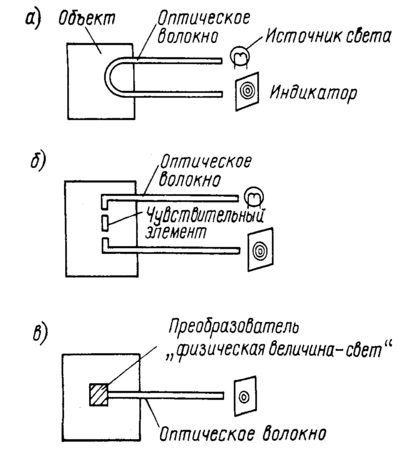

Рис.2.4 - Классификация основных структур волоконно-оптических датчиков: а) с изменением характеристик волокна (в том числе специальных волокон) б) с изменением параметров передаваемого света в) с чувствительным элементом на торце волокна |
3 Оптические гироскопы
Гироскоп выполняет функции детектора угловой скорости в инерциальном пространстве и по праву может называться абсолютным тахометром, являясь структурным элементом инерциальной навигационной системы, обрабатывающей информацию о местонахождении самолета или судна с целью выведения его на курс. В состав этой системы обычно входит три гироскопа — для измерения скорости вращения вокруг трех ортогональных осей, три акселерометра — для определения скорости и расстояния и направлении трех осей и компьютер — для обработки выходных сигналов этих приборов. К самолетным гироскопам предъявляются очень высокие требования: разрешающая способность и дрейф нуля 0,01/ч, динамический диапазон 6 порядков, высокая стабильность (10-5) масштабного коэффициента преобразования угла поворота в выходной сигнал. До сих пор применялись в основном механические гироскопы, работающие на основе эффекта удержания оси вращения тела в одном направлении инерциального пространства (закон сохранения момента количества движения). Это дорогостоящие приборы, поскольку требуется высокая точность формы тела вращения и минимальное возможное трение подшипников. В отличие от механических оптические гироскопы, например, волоконно-оптические, созданные на основе эффекта Саньяка, имеют структуру статического типа, обладающую рядом достоинств, основные из которых: отсутствие подвижных деталей и, следовательно, устойчивость к ускорению; простота конструкции; короткое время запуска; высокая чувствительность; высокая линейность характеристик; низкая потребляемая мощность; высокая надежность.
Кроме того, возможно снижение стоимости волоконно-оптических гироскопов за счет внедрения оптических интегральных схем. Наряду с использованием в самолетах и на судах можно ожидать по мере прогресса в технике гироскопов применения их в автомобилях, роботах и т. д.
-
Принцип действия оптического гироскопа
Принцип действия оптического гироскопа основан на эффекте Саньяка. По круговому оптическому пути, как показано на рис. 1, благодаря расщепителю луча свет распространяется в двух противоположных направлениях. Если при этом система находится в покое относительно инерциального пространства, оба световых луча распространяются встречно по оптическому пути одинаковой длины. Поэтому при сложении лучей в расщепителе по завершении пути нет фазового сдвига. Однако, когда оптическая система вращается в инерциальном пространстве с угловой скоростью , между световыми волнами возникает разность фаз. Это явление и называется эффектом Саньяка.
|
|
|

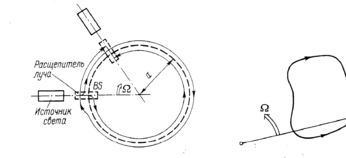

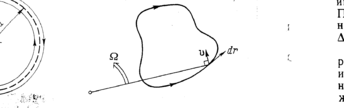

| Рис. 3.1 - Принцип возникновения эффекта Саньяка | Рис 3.2 - Эффект Саньяка при оптическом пути произвольной формы |
Пусть коэффициент преломления на оптическом пути n=1. При радиусе оптического пути a время достижения расщепителя лучей светом, движущимся по часовой стрелке, выражается как
(3.1)
в противоположном направлении —
(3.2)
где с — скорость света.
Из формул (1) и (2) разность времени распространения двух световых волн с учетом c>>a
(3.3)
Это означает, что появляется разность длины оптических путей
(3.4)
или, иначе говоря, разность фаз
(3.5)
Здесь S — площадь, окаймленная оптическим путем; k — волновое число.
Формула (3.5) вытекает из формулы (3.3) при допущении, что n=1 и оптический путь имеет круговую форму, но возможно доказать, что формула (3.5) является основной для эффекта Саньяка. Она не зависит от формы оптического пути, положения центра вращения и коэффициента преломления.
3.2 Структурные схемы оптических гироскопов
На рис. 3.3 приведены общие схемы систем, разработанных для повышения точности измерений. Кольцевой лазерный гироскоп (рис. 3.3, а) отличается высокой частотой световой волны — до нескольких сотен терагерц. Волоконно-оптический гироскоп на (рис. 3.3, б) имеет высокую чувствительность, благодаря использованию длинного одномодового оптического волокна с низкими потерями. В оптическом гироскопе пассивного типа с кольцевым резонатором (рис. 3.3, в) используется острая резонансная характеристика резонатора.
|
Рис. 3.3 - Структурные схемы гироскопов на эффекте Саньяка r и l - частота генерации света с правым и левым вращением; - время, необходимое для однократного прохождения светом кольцевого оптического пути; FSR - полный спектральный диапазон |
3.3 Волоконно-оптические гироскопы
На рис. 3.3 приведена оптическая схема волоконно-оптического гироскопа. По сути это интерферометр Саньяка (см. рис. 3.1), в котором круговой оптический контур заменен на катушку из длинного одномодового оптического волокна. Часть схемы, обведенная штриховой линией, необходима для повышения стабильности нулевой точки.
|

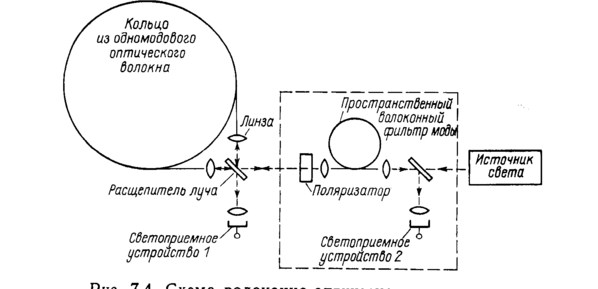

Рис. 3.4 - Принципиальная оптическая схема волоконно-оптического гироскопа |
Таким образом, разность фаз между двумя световыми волнами, обусловленная эффектом Саньяка
(3.6)
где N — число витков в катушке из волокна; L — длина волокна; а — радиус катушки.
Следует обратить внимание на то, что в основные формулы не входит коэффициент преломления света в волокне.
Благодаря совершенствованию технологии производства выпускается волокно с очень низкими потерями. Чтобы не повредить волокно, намотка производится на катушку радиусом несколько сантиметров. При этом не наблюдается сколько-нибудь заметного увеличения потерь. Можно создать сравнительно малогабаритный и высокочувствительный интерферометр Саньяка с катушкой небольшого радиуса (2...5 см), намотав на нее волокно большой длины. Сформировав оптимальную оптическую систему, можно измерять с высокой точностью изменения фазы (в инерциальной навигации — порядка 10-6рад), а затем из формулы (3.6) определять круговую скорость. Все это и составляет принцип работы волоконно-оптического гироскопа.
Поскольку данный волоконно-оптический гироскоп — пассивного типа, в нем отсутствуют такие проблемы, как явление синхронизма.
Пределы обнаружения угловой скорости. В основной оптической системе на (рис. 3.3) в состоянии оптические пути для света в обоих направлениях обхода будут одинаковы по длине, а поскольку сигнал на выходе светоприемника изменяется пропорционально
, то гироскоп нечувствителен к очень малым поворотам. Считается, что в системе с оптимальной чувствительностью теоретические пределы обнаружения угловой скорости связаны с дробовым шумом светоприемника. Анализ показывает, что для оптического волокна с потерями существует определенная длина, позволяющая оптимизировать пределы обнаружения при дробовом шуме:
(3.7)
|

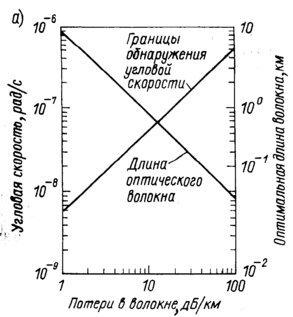

Рис.3.5, а. Чувствительность волоконно-оптического гироскопа при дробовом шуме светоприемника при оптимальной длине волокна |

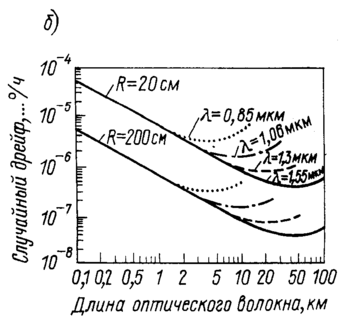

Рис.3.5, б. Чувствительность волоконно-оптического гироскопа при дробовом шуме светоприемника при разной длине световой волны |
Результаты расчета при типичных значениях параметров приведены на рис. 3.5, а. Для оптического волокна с потерями 2 дБ/км пределы обнаружения примерно 10-8 рад/с (0,001/ч). Это как раз значения, применяемые в инерциальной навигации. На рис. 3.5, б показано, что благодаря увеличению радиуса катушки с оптическим волокном, а также использованию света с длиной волны 1,55 мкм, на которой потери в оптическом волокне очень низки, возможно создание измерителя оборотов в инерциальном пространстве с чрезвычайно малым дрейфом. Это позволяет применять измеритель не только в навигации, но и в геофизике.
В реальных волоконно-оптических гироскопах возможности ограничены шумовыми факторами.
3.4 Шумовые факторы, методы их устранения
Методы повышения чувствительности еще не обеспечивают высокой стабильности, необходимо учитывать шумовые факторы и принимать меры по их устранению.
3.4.1 Основные оптические системы с повышенной стабильностью
Для достижения высокой стабильности необходимо, чтобы внешние возмущения, воспринимаемые световыми лучами, движущимися в противоположных направлениях, были совершенно одинаковыми.
