Все возможные источники утечки излучения в чувствительных точках (дверцы, вентиляционные решетки, кабельные входы) устранены. Особое внимание уделено отфильтровыванию помех на кабельных входах и заземлению накапливающихся зарядов путем экранирования кабелей внешних связей (питание, ИКМ-тракты, абонентские линии).

Рис.25. Экранирование статива.

7.1.5 СТАТИВЫ : СТАНДАРТНЫЕ КОНФИГУРАЦИИ

Имеется ограниченный набор стандартных типов стативов, предназначенных для реализации мультипроцессорных станций и вспомогательных функций.

• Абонентские линии

CSN представляет собой модульный блок, который предназначен для удовлетворения требований пользователя и реализации конфигурации местного/выносного цифрового концентратора.

Он реализован в следующих стативах (см. рис.26):

• Базовый статив, содержащий интерфейсы UCN, IOC и ICNE, а также источник питания. В стативе расширения установлено только оборудование источника питания. Статив расширения может быть легко реконфигурирован в базовый статив посредством добавления плат UCN и интерфейсных плат.

• Четыре кассеты концентраторов, каждая из которых содержит два цифровых концентратора.

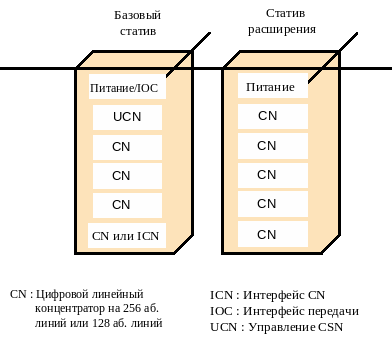

Рис.26. Организация статива CSN.

Ниже приведены примеры альтернативных организаций.

• Если все абонентские линии являются местными, CSN содержит:

• Базовый статив, содержащий UCN и четыре местных цифровых концентратора.

• До трех стативов расширения, каждый из которых содержит пять местных цифровых концентраторов.

Если установлены три статива расширения, общее число местных концентраторов составляет 19. Каждый концентратор может содержать до 16 абонентских плат (аналоговых, цифровых типа 2B+D или 30B+D) в соответствии с конфигурацией станции.

• Если подсоединены как местные, так и удаленные абонентские линии, CSN включает:

• Базовый статив, содержащий UCN, кассету ICNE и три кассеты CN.

• Стативы расширения, содержащие кассеты CN.

• Выносные CN, организованные в виде независимых групп со своим собственным источником питания, кроссом и т.д. Эти выносные концентраторы могут быть установлены в здании или в небольшом контейнере.

• Коммутационная матрица

Центральная коммутационная матрица размещается в следующих стативах (см. рис.27):

• Статив ХА, содержащий три кассеты:

• две полных ветви коммутационной матрицы емкостью максимум 256 ИКМ-систем.

• полная ветвь коммутационной матрицы (или часть этой ветви) для расширения до емкости 1024 ИКМ-систем.

• Статив ХВ, содержащий пять кассет, образующих полную ветвь коммутационной матрицы (или часть этой ветви) для расширения до емкости 2048 ИКМ-систем.

Рис.27. Стативы центральной коммутационной матрицы.

• Блоки управления

Имеются следующие типы стативов блоков управления (см. рис.28) :

• Статив СА, содержащий мультипроцессорные станции управления (SMC), станцию синхронизации и временной базы (STS), устройства механического голоса и станцию техобслуживания.

• Статив СВ, содержащий три мультипроцессорные станции управления (SMC) и две станции сервисных блоков (SMA).

• Стативы UA и UD, каждый из которых содержит станцию SMC и две станции ИКМ-окончаний (SMT32 в стативе UA и SMT128 в стативе UD).

• Стативы UB и UE, каждый из которых содержит станцию SMC, две станции SMA и станцию SMT (SMT32 в стативе UB и SMT128 в стативе UE).

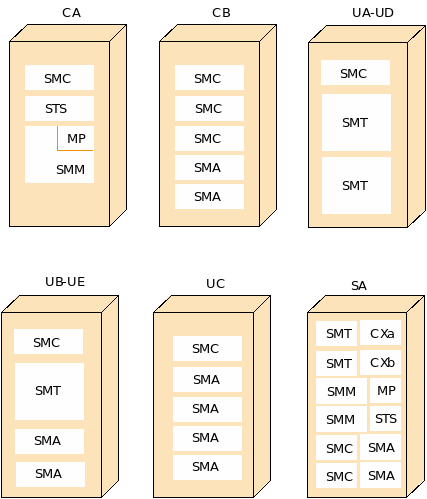

Рис.28. Стативы блоков управления.

• Статив UC, содержащий четыре станции сервисных блоков (SMA) и одну станцию SMC.

• Статив SA компактной конфигурации, содержащий управляющие станции, станции техобслуживания, станцию сервисного блока, станцию синхронизации и временной базы, цифровое устройство механического голоса и центральную коммутационную матрицу. Этот статив поддерживает до 5000 линий и может быть установлен в здании или двадцатифутовом контейнере (1 фут = 0,3048 м).

Вспомогательные функции реализованы в следующих стативах (см. рис.29):

• Статив DBM (накопитель на магнитной ленте).

• Статив SDE (распределение питания).

• Статив SAM (источник питания 48 В 220 В с защитой).

Рис.29. Стативы вспомогательных функций.

На рис. 30 и 31 приведены примеры организации АТС на 10 000 и 20 000 линий.

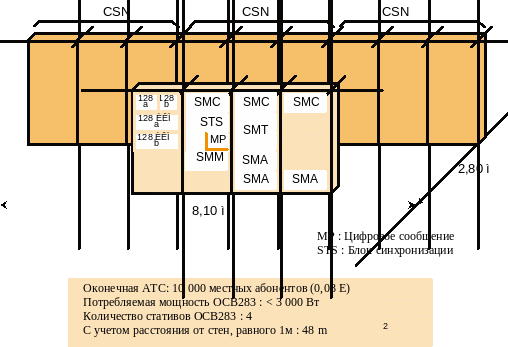

Рис.30. АТС Alcatel 1000 E10 на 10000 линий.

Рис.31. АТС Alcatel 1000 E10 на 20000 линий.

7.2 ПИТАНИЕ

В АТС имеются три уровня электропитания :

• Первичное питание, поступающее от сети переменного тока (напр., 220/380 В, 50 Гц).

• Вторичное питание для телефонной системы: обычно 48 В постоянного тока.

• Третичное питание специально для системы коммутации.

В этой иерархической организации каждый уровень питания включает оборудование, которое преобразует входное напряжение в напряжение, необходимое для непосредственно следующего за ним более низкого уровня (см. рис.32).

7.2.1. ОРГАНИЗАЦИЯ

В процессе функционирования АТС Alcatel 1000 E10 используются три типа электропитания, описанных ниже.

7.2.1.1. ОБОРУДОВАНИЕ ПЕРВИЧНОГО ЭЛЕКТРОПИТАНИЯ

• Трансформаторная подстанция "Высокое напряжение / низкое напряжение",

• Комплект генераторный,

• Низковольтный распределительный щит.

7.2.1.2. ОБОРУДОВАНИЕ ВТОРИЧНОГО ЭЛЕКТРОПИТАНИЯ

В зависимости от того, каким образом осуществляется подвод питания (местное питание или централизованное питание) возможны две конфигурации:

Местное питание

В этом случае используется модульные источник (источники) питания (статив SAM), оборудованные (см. рис. 32):

• четырьмя выпрямителями 75А каждый или тремя выпрямителями 75А каждый и преобразователем 1кВА (как вариант),

• батареями при необходимости (встроенными или внешними),

• распределительным щитом.

Рис. 32. Местное питание

Централизованное питание

В этом случае используется (см. рис. 33):

• для цепей постоянного тока:

• выпрямители,

• розетки питания,

• блок управления вторичным источником питания,

• батареи.

• для цепей переменного тока:

• не менее одного преобразователя,

• источник питания.

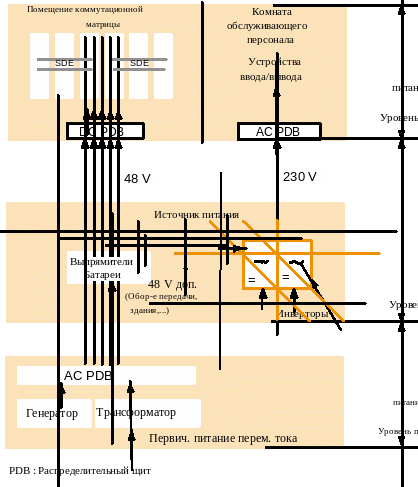

Рис. 33. Централизованное питание.

7.2.1.3. ОБОРУДОВАНИЕ ТРЕТИЧНОГО ЭЛЕКТРОПИТАНИЯ

В зависимости от того, каким образом осуществляется подвод питания (местное питание или централизованное питание) возможны две конфигурации:

Местное питание

В этом случае в состав оборудования питания входит:

• преобразователи внутри стативов. Каждый статив питается от двух или трех розеток 48В от статива SAM,

• модули питания статива.

Централизованное питание

В этом случае в состав оборудования питания входит:

• установка распределения питания (статив SDE),

• преобразователи внутри стативов. Каждый статив питается от двух кабелей 48В от двух модулей статива SDE,

• модули питания статива.

7.2.2 ХАРАКТЕРИСТИКИ ПИТАНИЯ

Указанные ниже значения требуются для обеспечения надлежащего функционирования АТС Alcatel 1000 E10. Другими словами, это - характеристики электропитания на входе третичного уровня. Эти значения учитывают падение напряжения в распределительных кабелях между выходом источника вторичного электропитания и входом источника третичного электропитания при максимальном токе.

Система Alcatel 1000 E10 имеет очень малую потребляемую мощность.

Источник питания 48 В

Качество источника питания 48 В определяется тремя способами:

• Стабильный режим

В стабильном режиме рабочий диапазон должен находиться между 42,7 В и 57 В.

• Критический режим

Кратковременное событие, такое как перегорание предохранителя в оборудовании вторичного питания, вызывает пульсацию напряжения в течение нескольких секунд. Значения пульсаций составляют от 35 В до 60 В.

• Остаточная пульсация

В стабильном режиме сетевые частотные гармоники порождают некоторое остаточное напряжение переменного тока.

По определению, допустимое среднеквадратическое напряжение этих остаточных пульсаций зависит от количества наблюдаемых гармоник.

Источник питания 230 В

В системе применен однофазный источник питания переменного тока. Он характеризуется двумя значениями:

• Напряжением : 230 В +/- 10%,

• Частотой : 50 Гц +/- 2%.

Мощность 220 В в режиме с резервированием, потребляемая системой Alcatel 1000 E10 в общем случае не превышает 1 кВА.

7.2.3 СИСТЕМА ЗАЗЕМЛЕНИЯ

Для соединения различных точек заземления и гарантии безопасности персонала и защиты оборудования должна быть обеспечена общая точка заземления.

Металлические конструкции, входящие в структуру здания, должны быть подсоединены к этой точке заземления.

Секция проводников, подсоединяющих монтажное заземление к заземляющей пластине, должна выдерживать максимальный ток, возможный в случае неисправности, и допускать срабатывание защит.

Система проводников заземления должна быть спроектирована таким образом, чтобы никакая разность потенциалов, вырабатываемая током неисправности, протекающим в кабеле, не могла передаться на разговорную часть данной системы.

Пути прокладки кабелей заземления должны быть максимально короткими и максимально прямыми для обеспечения минимального импеданса.

Импеданс заземления должен быть не выше 2 Ом.

7.3 УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ

АТС предназначена для работы в помещении со стандартными защитами, а стативы системы Alcatel 1000 E10 охлаждаются за счет естественной конвекции окружающего воздуха, циркулирующего в машинном зале. Это означает, что как и в случае любой системы, надлежащие условия окружающей среды должны быть выдержаны для того, чтобы можно было обеспечить оптимальное функционирование и стандарты надежности.

Более жесткие окружающие условия могут допускаться, когда оборудование упаковано для транспортировки, находится на складе, либо когда оно монтируется, но питание еще не включено.

7.3.1 КЛИМАТИЧЕСКИЕ УСЛОВИЯ

Определены четыре типа климатических условий:

• Нормальные эксплуатационные условия

Они определяются для всех значений температуры/влажности, при которых оборудование должно работать без изменения своих эксплуатационных характеристик и в течение неограниченного периода времени.

• Исключительные эксплуатационные условия

Они определяются для всех значений температуры/влажности, выходящих за границы нормальных условий, и при которых оборудование должно сохранять работоспособность в течение 72 последовательных часов; при этом допускается некоторое изменение эксплуатационных характеристик.

• Условия транспортировки и хранения упакованного оборудования

Эти требования распространяются в основном на транспортировку и выполнение работ по месту эксплуатации. Период действия этих условий не должен превышать тридцати дней.

• Условия хранения распакованного оборудования

Оборудование Alcatel 1000 E10 может храниться на складе без упаковки до 2000 часов.

7.3.2 УСЛОВИЯ ЭКСПЛУАТАЦИИ

Соответствующие климатические показатели применимы к каждому из описанных ниже состояний:

• Нормальные эксплуатационные условия

• Температура воздуха : 5°C - 40°C,

• Относительная влажность : 5% - 85%.

• Исключительные эксплуатационные условия

• Температура воздуха : 0°C - 45°C,

• Относительная влажность : 5% - 90%.

• Условия транспортировки и хранения упакованного оборудования

• Температура воздуха : -35°C - 70°C,

• Относительная влажность : 5% - 100%.

• Условия транспортировки и хранения неупакованного оборудования

• Температура воздуха : -5°C - 45°C,

• Относительная влажность : 5% - 92%.

7.4 МОНТАЖ

Значительный опыт в технике монтажных работ, которым обладает Alcatel CIT, является наилучшей гарантией быстрого и бездефектного ввода в эксплуатацию. Монтажные процедуры облегчаются за счет подготовки технических и программных средств для конкретного объекта в заводских условиях. Полный тест выполняется на полной АТС (технические и программные средства) перед отгрузкой на объект, что значительно снижает сложность и продолжительность процедур ввода в эксплуатацию.

Поскольку процедуры ввода в эксплуатацию и расширения упрощены, все более привычным становится использование местного персонала, работающего под надзором Alcatel либо действующего независимо.

АТС Alcatel 1000 E10 может быть установлена в здании или стандартном контейнере, а для монтажа оборудования абонентского доступа используются малые контейнеры или стойки.

Физические характеристики аппаратуры Alcatel 1000 E10 позволяют устанавливать ее в стандартных зданиях без соблюдения каких-либо специальных требований в отношении высоты зала или нагрузки на пол.

Характеристики
