В справочнике по инженерной психологии, изданном в США в 1966 г., о проблеме вида индикации говорится как о еще не решенной. В общем случае рекомендуется ориентиры пространства отображать фиксированным индексом пространства, а движение объекта — подвижным. О потребностях пересмотра принципа индикации свидетельствует и ряд исследований, посвященных обоснованию новых принципов индикации ("Киналог" с частотным разделением).
Принцип "Киналог" (кинетический аналог полета) основан на постулате о необходимости предъявления летчику такой информации, которая в самых сложных условиях полета позволяла бы действовать быстро и правильно. Автор прибора считает, что "Киналог" позволяет получить визуальную информацию, не противоречащую кинестезическим ощущениям. Это достигается сменой видов индикации в соответствии с изменением ощущений летчика. Например, при вводе в крен летчик ощущает кренение самолета и видит на приборе кренящийся самолет. После стабилизации крена в координированном развороте летчик не ощущает крена и на приборе видит стабилизированный самолет и наклонную линию горизонта. Прибор "Киналог", насколько нам известно, не только не внедрен ни на один самолет, но и не проходил инженерно–психологических исследований. Но для нас интересен сам факт стремления разрабатывать новые принципы индикации пространственного положения.
Авторы предложения сконструировать авиагоризонт с частотным разделением исходили из неудовлетворенности авиационной практики индикацией "вид с самолета на землю". Они указывали, что двигательные ошибки при использовании подвижной линии горизонта обычно связаны с необходимостью быстро реагировать на замеченные отклонения в пространственном положении самолета. При таких ситуациях, считают авторы, необходимо, чтобы индексы в ответ на управляющие воздействия двигались в ожидаемом направлении. Этого принятый за рубежом авиагоризонт не обеспечивает. Отсюда — большоечисло ошибок при выводе самолета из сложного положения: на 64 предъявления индикатора "вид с самолета" было совершено 14 ошибок, а индикатора "вид с земли" — только 3 ошибки. При этом ошибки при использовании привычного для летчиков авиагоризонта ("вид с самолета") имели устойчивый характер.
В качестве теоретического объяснения недостаточной эффективности использования вида индикации "с самолета", в зарубежной психологии предлагается положение об изменении соотношений "фигура—фон" при полете по приборам. В визуальном полете любое движение самолета в пространстве летчик воспринимает как свое движение (фигура) по отношению к подвижной земле (фону). Такое восприятие генетически обусловлено: в процессе эволюции животного мира, а также онтофилогенетического развития человека сформировался биологически целесообразный геоцентрический принцип ориентации и движения в пространстве, т.е. человек в качестве основы для ориентирования использует генетически унаследованную систему координат. При этом летчик вместе со своим продолжением — самолетом — перемещается как единое целое относительно земли и горизонта. Для данного вида передвижения в пространстве глубочайший смысл состоит в том, что именно в этой системе координат органически сочетаются два компонента образа полета: а) пространственная ориентировка; б) чувство самолета.
Когда летчик управляет самолетом вне видимости земли, по приборам, вся кабина становится неподвижным фоном, по отношению к которому все указатели, в том числе и указатель крена (линии авиагоризонта или силуэт самолета), становятся фигурами. Причина двигательной ошибки при использовании индикации "вид с самолета" в том, что летчик на наклон линии искусственного горизонта реагирует как на наклон самолета.
В работе аргументация авторов в пользу индикатора с подвижным силуэтом самолета состоит в следующем: прибор с подвижным по крену силуэтом самолета соответствует представлению человека о положении самолета в пространстве.' Летчик оценивает перемещение самолета по отношению к реальному пространству, а не наоборот. В визуальном полете это стремление выражается в том, что при кренах летчик поворачивает голову определенным образом. Для иллюстрации в статье приводится рисунок с объяснениями, которые направлены на обоснование принципа индикации "с земли на самолет" (рис. 4). Если в визуальном полете летчик стремится держать голову вертикально по отношению к реальному горизонту, то в полете по приборам он стремится держать ее вертикально по отношению к поперечной оси самолета. По этой причине линия горизонта на индикаторе должна оставаться горизонтальной по отношению к полу кабины.
Вывод о преимуществе вида индикации "с земли на самолет" не имел практических последствий. В течение нескольких десятилетий зарубежные летчики пилотируют и ориентируются по индикатору с подвижной линией горизонта. В нашей стране до последнего времени преобладает вид индикации авиагоризонта "с земли на самолет", но около десяти лет назад начались настойчивые попытки изменить

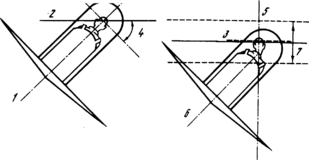

Рис. 4. Основания для предпочтения авиагоризонта с движущимся силуэтом самолета:
а — летчик держит голову прямо по отношению к вертикальной оси самолета, и горизонт кажется ему наклонным; б — летчик вынужден поворачивать голову, чтобы горизонт остался фиксированным. 1 — ось, проходящая через голову и тело параллельно вертикальной оси самолета; 2 — реальный горизонт; 3 — плоскость, проходящая через глаза, 4 — угол между линией горизонта и плоскостью глаз; 5 — ось, проходящая через голову; 6 — ось, проходящая через тело; 7 — вертикальное перемещение горизонта
конструкцию лицевой части на противоположную. При этом одним из аргументов сторонников изменения вида индикации является ссылка на зарубежный опыт. Поэтому мы и постарались показать, что и за рубежом проблему нельзя считать решенной.
Анализ состояния проблемы индикации за рубежом позволяет сделать ряд выводов.
1. Принятый и используемый в течение вот уже пятидесяти лет прибор с подвижной линией горизонта и подвижным силуэтом самолета многие специалисты считают недостаточно пригодным для индикации пространственного положения самолета.
2. За рубежом продолжаются исследования, направленные на выбор и оценку другого принципа индикации пространственного положения, в том числе вида "с земли на самолет".
3. Критика индикации "вид с самолета на землю" основана на практическом опыте эксплуатации (наличие аварий и катастроф из–за ошибок интерпретации показаний авиагоризонта), а также на теоретических представлениях о механизмах восприятия пространства в полете по приборам (теория фигуры и фона, генетическая обусловленность геоцентрического характера представления человеком пространства).
Рассмотрим основные результаты отечественных исследований действий летчика при использовании двух видов индикации авиагоризонта.
Эксперименты, проведенные авиационными психологами в 40— 50–х годах, показали, что индикатор с подвижным силуэтом самолета обладает преимуществами, с точки зрения восприятия и оценки пространственного положения по сравнению с индикатором противоположного вида. Вероятность правильных решений и скорость реакции были выше при использовании вида индикации "с земли на самолет".
В 1977 г. описан летный эксперимент, проведенный с участием планеристов, обладающих летным опытом и вместе с тем не использовавших прежде ни один из оцениваемых видов индикации. Лучшие результаты по качеству пилотирования и по субъективной оценке планеристов показал авиагоризонт с подвижным силуэтом самолета.
Исследования, проведенные в наземных условиях (при помощи тахистоскопа и имитатора), также показали большую эффективность действий при использовании индикатора с подвижным силуэтом самолета. Авторы объясняют преимущество индикации "с земли на самолет" более адекватным отражением реальной обстановки в субъективном пространственном образе, регулирующая функция которого тесно связана со сложившейся в фило– и онтогенезе геоцентрической системой отсчета.
В исследовании, проведенном на имитаторе полета, при сравнении эффективности вывода самолета из сложного положения выявлены различия в способах действий в зависимости от вида индикации: при использовании индикатора с подвижным силуэтом самолета летчики, выполняя действие, осознанно представляли его пространственное положение; при использовании индикатора с подвижной линией горизонта вывод из сложного положения осуществлялся "механически". Как известно, механически выполняемые операции обладают внутренней ненадежностью, которая особенно проявляется в условиях усложнения обстановки полета.
Обобщая результаты исследований, можно заключить, что в своей попытке объяснить преимущество индикатора "вид с земли на самолет" большинство авторов так или иначе опираются на мнение, что этот вид индикации соответствует системе психической регуляции ориентировки человека в пространстве, т.е. теоретической концептуальной модели, в частности образу полета. На основании экспериментальных данных, а также многочисленных высказываний летчиков можно утверждать, что для их подавляющего большинства (> 95%) пространственная ориентировка легче осуществляется на основании принципа индикации "с земли на самолет". И это мы связываем с соответствием вида индикации содержанию образа пространственного положения.
Рассмотрим некоторые аргументы сторонников противоположного вида индикации. Первый из них, о том, что вид индикации "с самолета на землю" приближает визуализацию полета, мы, как нам кажется, сумели опровергнуть: ни один из видов индикации современных индикаторов пространственного положения не может претендовать на то, чтобы быть действительным визуализатором полета. Понятия визуализации и индикации — это разные понятия. И можно сравнивать лишь степень наглядности различных индикаторов, а не степень соответствия их визуализаторам полета.
Второй аргумент против сохранения на отечественных самолетах вида индикации "с земли на самолет" заключается в следующем: данный принцип индикации неприемлем при внедрении новых видов индикации, прежде всего индикатора на лобовом стекле кабины. Поскольку индикатор на лобовом стекле(ИЛС) предназначен для пилотирования не столько в облаках, сколько при видимости земли и естественного горизонта, а также в условиях частой смены ориентировки, постольку на нем якобы должна быть изображена линия горизонта, совпадающая с видимой линией естественного горизонта. В противном случае, как полагают сторонники внедрения вида индикации "с самолета на землю", неизбежны ошибки, особенно при переходе от приборной ориентировки к визуальной. А раз на ИЛС неприемлем вид индикации "с земли на самолет", то и на приборной доске следует применить противоположный вид индикации авиагоризонта для обеспечения единообразия.
Опираясь на теоретические представления о содержании и функционировании образа полета, мы считаем данный аргумент ошибочным. Дело в том, что при переходе от приборного полета к визуальному образу восприятие реального пространства — земли и естественного горизонта — является доминирующим. В полете же по приборам, когда естественный горизонт не виден, летчик легче ориентируется по подвижному силуэту самолета. Для летчика при полете в облаках существует единственная линия искусственного горизонта на авиагоризонте и положение относительно нее искусственного силуэта самолета. Для него важно положение самолета относительно линии горизонта, поверхности земли, а не наоборот; линия искусственного горизонта при полете в облаках для летчика — единственная, и ему никогда не приходит в голову сравнивать ее положение с невидимой линией естественного горизонта. Летчик управляет самолетом, и для него естественно оценивать результат своих управляющих воздействий по крену вращения силуэта самолета относительно линии искусственного горизонта.
Наше мнение, основанное на психологическом анализе образа полета, подтвердилось результатами использования в полете индикатора на лобовом стекле. По нашей просьбе высококвалифицированные летчики–испытатели высказали свои наблюдения, касающиеся особенностей восприятия информации при использовании ИЛС. «Первые полеты с ИЛС выполнялись в простых метеоусловиях. Вид индикации по крену на лобовом стекле был "с самолета на землю", а на приборной доске стоял прибор с видом индикации "с земли на самолет". Часть летчиков знали, что виды индикации на авиагоризонте и лобовом стекле различны, часть же летчиков перед полетом не обратили на это внимания. В полете были получены очень интересные факты. У тех летчиков, которые знали, что индикация крена на ИЛС вид "с самолета на землю", после полета возникало недоумение: как же так, говорили, что вид индикации на лобовом стекле "с самолета на землю", а на самом деле "с земли на самолет"? И только после сознательного анализа и концентрации внимания на том, что линии естественного и искусственного горизонтов неподвижны относительно друг друга, а относительно них обеих вращается силуэт самолета, убеждались, что вид индикации на ИЛС действительно "с самолета на землю"».
Те же летчики, которые не старались разбираться в этом вопросе, были убеждены, что вид индикации на лобовом стекле и на авиагоризонте одинаков, причем "с земли на самолет". И только после посадки, при разборе полета, они обнаруживали свое заблуждение. При этом в воздухе ни у одного из летчиков не возникало каких–либо затруднений в пилотировании из–за разницы в видах индикации. Это объясняется тем, что в визуальном полете, когда виден естественный горизонт, летчик ориентируется по нему.
