Проба на искру: 2.5 кВ
UTP4-C5e-SOLID-XX Кабель неэкранированная витая пара (UTP), 4 пары, одножильный (solid), внутренний (indoor), категория 5e. Где XX – цвет оболочки кабеля: GY-серый, WH-белый, BL-синий, RD-красный, GN-зеленый, YL-желтый, BK-черный, OR-оранжевый, PK-розовый.
Разъемы, применяемые совместно с кабелем "Витая пара"

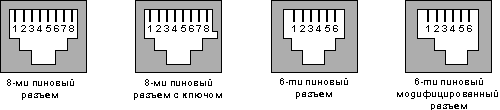

На данный момент существует четыре основных типа разъемов, совместно с которыми используется кабель "Витая пара". Два из них имеют по 8 контактов, и часто именуются как RJ45, что не совсем верно. Остальные разъемы имеют по 6 контактов, именуемые как RJ11 или RJ12 в зависимости от количества активных контактов. Использование подобной терминологии может приводить к противоречиям, поскольку аббревиатура RJ используется для идентификации кабельной разводки, закрепленной USOC (Universal Service Ordering Codes). Само сокращение RJ расшифровывается как Registered Jack.
Каждый из приведенных выше разъемов может использоваться для различных конфигураций разводки. Так, к примеру, 6-ти пиновый разъем может быть сконфигурирован под однопарную схему разводки RJ11C, двупарную RJ14C, или трехпарную схему RJ25C. В свою очередь 8-ми пиновый разъем поддерживает конфигурацию RJ61C (4 пары) и RJ48C. Модифицированный 8-ми пиновый разъем с ключом с легкостью используется для схем RJ45S, RJ46S, RJ47S.
Последний из представленных разъемов разработан корпорацией DEC (Digital Equipment Corporation). Разъем требует использования модифицированного коннектора, тем самым предотвращая возможность подключения информационного линка к телефонным линиям.
Стандартные разводки кабеля "Витая пара"
В настоящее время наиболее популярны две схемы - T568A и T568B. Они идентичны в случае, если не используются вторая и третья пары. Предпочтительна первая схема, поскольку она совместима с однопарной и двупарной конфигурацией системы USOC. Однако обе схемы могут использоваться для линий ISDN (Integrated Servises Digital Network), а также в высокоскоростных сетях. Дело в том, что схемы разработаны таким образом, чтобы свести к минимуму взаимные наводки в парах. А это необходимое условие для категорий 3, 4, 5, 5e и 6. Поэтому при реализации высокоскоростных сетей используют именно эти конфигурации.
| T568A | PIN# | 5 | 4 | 3 | 6 | 1 | 2 | 7 | 8 |
| Пара, ID | T1 | R1 | T2 | R2 | T3 | R3 | T4 | R4 | |
| T568B | PIN# | 5 | 4 | 1 | 2 | 3 | 6 | 7 | 8 |
| Пара, ID | T1 | R1 | T2 | R2 | T3 | R3 | T4 | R4 |
Есть и другой принцип разводки - USOC. Эта разводка подходит для одно, двух, трех и четырехпарной кабельной системы. Как и в системах T568, первая пара располагается на центральных пинах, вторая же пара, подобно разводке T568A, занимает пины 3 и 6. Таким образом если кабельная система использует только первые две пары, то схемы T568A и USOC - идентичны. Пара 3 занимает следующие внешние пины 2 и 7. И наконец последняя пара располагается на контактах 1 и 8. Преимущество схемы USOC состоит в возможности использовать одно, двух и трехпарные системы в при 8-ми пиновой USOC-разводке. Однако это достоинство не идет ни в какое сравнение с недостатком - слабой стойкости к наводкам, создаваемых в парах. Вследствие этого USOC не используется при создании скоростных сетей.
| USOC 4 пары | PIN# | 5 | 4 | 3 | 6 | 2 | 7 | 1 | 8 |
| Пара, ID | T1 | R1 | T2 | R2 | T3 | R3 | T4 | R4 | |
| USOC 1,2,3 пары | PIN# | 4 | 3 | 2 | 5 | 1 | 6 | ||
| Пара, ID | T1 | R1 | T2 | R2 | T3 | R3 |
Реализация сетевых топологий на основе стандартной разводки
Топология сети 10BaseT реализуется с помощью 8-ми пинового разъема по схожей схеме с T568A и T568B, однако на контакты выводятся другие пары. Если все же пользоваться стандартами T568, то в случае первой пары (по версии 10BaseT) необходимо использовать 3-ю/2-ю пару разводки T568A/T568B, а в качестве второй 2-ю/3-ю пару T568A/T568B.
Как и 10BaseT, ATM и TP-PMD реализуются только на 8-ми пиновом разъеме с использованием двух пар, и точно также схема схожа со стандартными разводками T568A и T568B. В данной разводке в случае первой пары (по версии 10BaseT) необходимо использовать 3-ю/2-ю пару разводки T568A/T568B, а в качестве второй 4-ю пару T568A или T568B.
Еще одна разводка, косвенно совместимая с T568A/B, а также и со схемой USOC - Token Ring. Она строится на двух парах, но занимают они центральные контакты. Причем Token Ring может сразу строится на основе схемы T568A и USOC без каких либо модификаций. В случае же использования T568B, необходимо в качестве второй пары применять 3-ю.
MMJ - частный стандарт для оборудования DEC, реализуется на 6-ти пиновом модифицированном разъеме. Разводка не совместима ни с USOC, ни с T568A/B. Первая пара выводится на 2-ой и 3-ий контакты, вторая на 4-ый и 5-ый, а третья пара занимает внешние 1-ый и 6-ой пины.

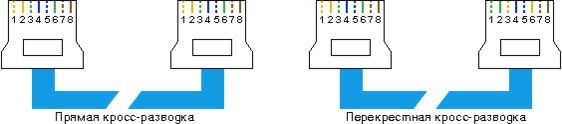

Кросс-разводка кабеля "Витая пара"
Термин "кросс-разводка" используется применительно к разводке пар в патч-кордах. Всего существует две базовых кросс-разводки - прямая и перекрестная. Их названия говорят сами за себя.
В первом случае каждый проводник выводится строго на один и тот же контакт разъемов с обоих концов кабеля. Т.е. 1-ый контакт с одного конца соединен с 1-ым на другом, 2-ой со 2-ым, и так все пины. Патч-корды с подобной разводкой используются в кроссировочных узлах. При соединении с сетью оконечного оборудования, будь то персональный компьютер, факс и т.п., применяются патч-корды с перекрестной кросс-разводкой. Конкретная схема перекрестной кросс-разводки зависит от конкретной реализуемой сети, в частности, один из стандартов предполагает образование перекрестной разводки за счет смены местами четырех пинов. Первый меняется с третьим, а второй с шестым.
