Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 3)

Барит (природный сульфат бария) представляет собой тон-коизмельченный минерал — тяжелый шпат. Цвет его белый и сероватый. Он содержит 80—95% BaSO₄, примеси SiO₂, СаСО₃, CaF₂ и FeS₂.

Получают барит из тяжелого шпата измельчением. Для устранения цветового оттенка барита, вызванного примесями оксидов железа и др., его подвергают дополнительной обработке — «отбелке», которая проводится двумя способами. Первый способ состоит в обработке барита минеральными кислотами (серной, хлороводородной, азотной, фосфорной) при 60 °С с целью растворения указанных примесей. После такой обработки барит отмывают водой, подвергают мокрому помолу с классификацией, сушат и измельчают. Второй способ «отбелки» состоит в нагревании барита до 600—700 °С. При этом за счет различия в коэффициентах термического расширения основного вещества и примесей происходит растрескивание. Образующиеся при растрескивании куски фракционируют и подвергают операциям, как и по первому способу.

Применяют барит в качестве наполнителя в масляных красках, грунтовках, шпатлевках и др. Благодаря химической инертности барит применяют для получения химически стойких покрытий.

Карбонат кальция используется как природного происхождения (мел, известняк, мрамор), так и синтетический. Наполнитель с микрокристаллическим строением называют мелом, а с крупнокристаллическим — кальцитом. Последний получают измельчением мрамора. Природные продукты содержат 95,5— 99,0% (масс.) СаСОз и в качестве примесей — карбонат магния, оксиды железа и алюминия, а также соединения кремния. Синтетический карбонат кальция — осажденный мел — содержит очень небольшое количество указанных примесей, однако в нем присутствуют водорастворимые примеси.

Получают природные наполнители этого типа измельчением известняка или мрамора с последующей сепарацией. Мел можно подвергать отмучиванию в гидроотстойниках. Осажденный мел получают как побочный продукт других химических производств или из известняка. Последний при этом дробят, обжигают, а полученную известь гасят водой и пропускают диоксид углерода или добавляют карбонат натрия. Осажденный мел отмывают от водорастворимых примесей, сушат и измельчают. Полученный таким методом мел часто подвергают поверхностному модифицированию мылами и жирными кислотами. Природные продукты подвергаются модификации в процессе сверхтонкого измельчения. Модифицированные карбонаты кальция хорошо совмещаются при диспергировании с синтетическими пленкообразующими веществами.

Природные и синтетические карбонаты кальция сильно различаются по степени дисперсности: для первых размер частиц, колеблется в пределах 1—50 мкм, для вторых — в пределах 0,05—0,35 мкм. Это обусловливает различную маслоемкость, котовая намного больше для синтетического пподукта.

Карбонат кальция очень широко применяют в лакокрасоч-*ой, полиграфической, резиновой, бумажной, парфюмерной и цругих отраслях промышленности. Кальцит используют для по-пучения сАетлых атмосферостойких покрытий. Мел использу-этся в антикоррозионных грунтовках, для изготовления специальных эмалей «муар» и др. Осажденный мел применяется для улучшения реологических характеристик красок.

Пигменты используемые в химической промышленности могут быть как природными так и, искусственно полученными. В качестве серых и белых пигментов используют углерод, алюминиевую пудру и т.д. В качестве хромотографических пигментов, используются, как правило, оксиды металлов.

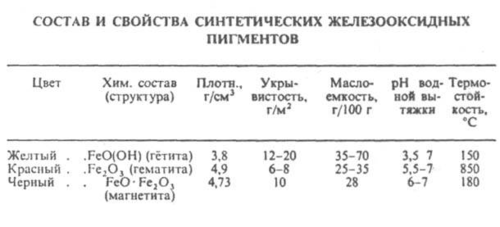

Пигменты отличаются от растворимых красителей нерастворимостью в воде и в окрашиваемых материалах. пигменты не только придают окраску, но в некоторых случаях улучшают свойства красочных плёнок, защищающих материал от коррозии. Органические пигменты — синтетические красящие вещества различного химического строения. Большое значение имеют моно- и дисазопигменты — продукты сочетания диазотированных ароматических моно- и диаминов с арилидами ацетоуксусной или 2,3-оксинафтойной кислот, β-нафтолом или N-арилпиразолонами. Имеют цвет от зеленовато-жёлтого до бордо. Фталоцианиновые пигменты — комплексы меди с фталоцианином ярко-голубого цвета. Хлорирование фталоцианина меди даёт яркий зелёный пигменты, одновременное введение хлора и брома — желтовато-зелёный. Фталоцианиновые пигменты отличаются высокой прочностью. Важны также высокопрочные полициклические пигменты, имеющие широкую цветовую гамму (от жёлтого до зелёного цвета). Неорганические пигменты — природные минералы с высоким содержанием окислов железа, синтетические продукты (получаемые химическим осаждением и прокаливанием природных материалов), некоторые сульфиды, селениды, окислы, хроматы. Окислы более стойки, чем сульфиды, особенно к атмосферным воздействиям. Неорганические пигменты непрозрачны, обладают меньшей, чем органические пигменты, красящей способностью, более высокой светопрочностью, имеют большую плотность. Особенно широко неорганические пигменты применяются в лакокрасочной промышленности. Практическая ценность пигменты определяется чистотой тона, устойчивостью к свету, высокой температуре, растворителям и различным реагентам, отсутствием склонности к миграции из материала, кроющей способностью, способностью диспергироваться в пигментируемых средах, придавать определённые технологические свойства лакокрасочным материалам. Чем однороднее по величине частицы пигменты, тем лучше их оптические и технологические свойства.

2. Заключение

В настоящей работе рассмотрен процесс изготовления пигментированных лакокрасочных материалов, основные характеристики и конструкция используемого оборудования. А также, кратко, основные виды материалов используемых в лакокрасочной промышленности.

Характеристики

Список файлов реферата
