в
б
а
Рис. 9
а
б
в

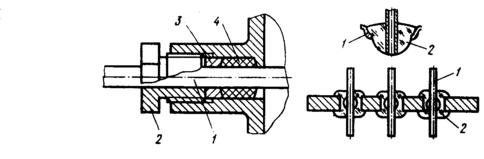

Рис. 10
Несущие конструкции
Несущие конструкции предназначены для размещения электронной части аппаратуры радио, связи, телевидения и обеспечения ее функционирования в реальных условиях эксплуатации.
Использование несущих конструкций позволяет улучшить компоновку, теплоотвод, экранирование и заземление, а также повысить надежность и технологичность составных частей и изделия в целом.
Электронная часть современного устройства может содержать значительное число дискретных элементов: интегральных микросхем различного уровня интеграции, полупроводниковых приборов, резисторов, конденсаторов, трансформаторов и т.д. Поэтому компоновочным решением конструкции может быть моноблочный вариант и вариант, состоящий из сочетания отдельных конструктивно законченных сборочных единиц-модулей. Основой каждого конструктивного модуля является несущий элемент, представляющий собой каркасную или рамочную конструкцию.
При компоновке блоков различной аппаратуры в качестве несущего элемента применяют шасси или каркас блока.

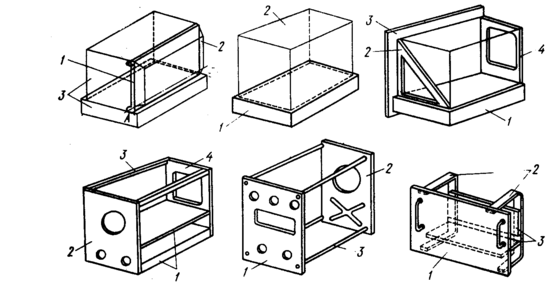

Шасси представляет собой плоскую или объемно-панельную конструкцию (рис. 11), используемую для размещения дискретных электронных элементов и узлов блока. Компоновочная схема плоского шасси 1 телевизора представлена на рис. 11, а. Шасси откидывается относительно корпуса 3 поворотом в шарнирах А и В. Кожух 2 закрывает монтажные провода, расположенные на задней стенке шасси. Здесь шасси-плата – из гетинакса или стеклотекстолита, окантованная для повышения жесткости металлической рамкой. Шасси может изготавливаться литьем или штамповкой из магниевых сплавов.
На рис. 11, б представлена схема шасси в виде плоской панели 1 с отбортовкой, защищенной кожухом 2.
Присоединяя к горизонтальной части шасси 1 с помощью косынки 2 или стенки 4 панель 3, получают компоновочную схему (рис. 11, в). Конструкция обеспечивает хорошую жесткость при размещении на шасси тяжелых дискретных узлов.
Компоновочная схема каркаса блока (рис. 11, г) образована двумя горизонтальными панелями 1, передней 2 и задней 4 стенками, соединенными фасонными профилями 3. На рис. 11, д показана компоновочная схема каркаса блока, в которой соединение панелей 1 и 2 обеспечивается стержнями 3, расположенными по углам панелей.
Компоновочная схема каркаса блока, образованного панелью 1 с закрепленными на ней п-образными скобами 2 с платами 3, дана на рис. 11, е.
При проектировании несущих конструкций блоков следует учитывать требования по теплоотводу и охлаждению, герметизации, влагозащите, амортизации элементов; удобство при управлении и ремонте.
Типовые несущие конструкции устройств аппаратуры можно разбить по уровням. Первый уровень – в качестве конструкций используют бескаркасные и каркасные конструкции ячеек для крепления интегральных схем, специальных электро и радио элементов; второй уровень – шасси и панели блоков; третий уровень – корпуса и каркасы блоков, а четвертый уровень – каркасы стоек, шкафов и пультов.
а
б
в
г
д
е
Рис. 11
ЛИТЕРАТУРА
Красковский Е.Я., Дружинин Ю.А., Филатова Е.М. Расчет и конструирование механизмов приборов и вычислительных систем: Учебное пособие. М.: – Высш. шк., 2001. – 480 с.
Сурин В.М. Техническая механика: Учебное пособие. – Мн.: БГУИР, 2004. – 292 с.
Ванторин В.Д. Механизмы приборных и вычислительных систем: Учебное пособие. – М.: Высш. шк., 1999. – 415 с.
