Кроме оригинальной энергетической установки Александровский реализовал в проекте ряд других прогрессивных технических решений. Особо следует отметить примененное впервые продувание водяного балласта сжатым воздухом для всплытия, используемое до настоящего времени вот уже более ста лет на подводных лодках всех стран. В общем случае это происходит следующим образом.

Для заполнения забортной водой балластной цистерны в ее нижней части предусмотрены кингстоны, или просто отверстия, а в верхней части клапаны вентиляции. При открытых кингстонах и клапанах вентиляции воздух из цистерны свободно уходит в атмосферу, забортная вода заполняет цистерну и подводная лодка погружается. При всплытии в балластные цистерны при закрытых клапанах вентиляции подастся сжатый воздух, который через открытые кингстоны выдавливает воду из цистерны.

Оружием на подводной лодке Александровского были две обладающие плавучестью мины, соединенные между собой эластичной перемычкой. Мины размещались вне корпуса лодки. Будучи отданными изнутри лодки, мины всплывали и охватывали с двух сторон днище неприятельского корабля. Взрыв осуществлялся электрическим током от батареи гальванических элементов после того, как лодка отходила на безопасную дистанцию от объекта атаки.

Летом 1866 г. подводная лодка была переведена для испытаний в Кронштадт. Из-за недостатков, выявленных в их ходе, она испытывалась несколько лет, в течение которых в конструкцию были внесены существенные изменения. Но некоторые недостатки устранить не удалось. Скорость лодки в подводном положении не превышала 1,5 уз, а дальность плавания была около 3 миль. При столь малой скорости горизонтальные рули оказались малоэффективными. Всем подводным лодкам той поры, оснащенным горизонтальными рулями, начиная с Наутилуса, был свойствен этот недостаток (горизонтальные рули, эффективность которых примерно пропорциональна квадрату скорости, не обеспечивали удержание лодки на заданной глубине).

Подводную лодку Александровского приняли в казну и зачислили в минный отряд. Однако было вынесено решение о ее непригодности для военных целей и нецелесообразности проведения дальнейших работ по устранению недостатков. Если с первой частью решения можно согласиться, то вторая была спорной, и можно понять изобретателя, который, вспоминая о безразличии к его кораблю морского министерства, с горечью писал: " К крайнему моему сожалению, я должен сказать, что с тех пор я не только не встречал сочувствия и поддержки Морского министерства, но даже всякая работа по исправлению лодки была совершенно прекращена".

Давид сокрушает Голиафа

Между тем фундаментальные исследования С.И. Барановского в области практического использования сжатого воздуха для энергетических установок не остались незамеченными за рубежом. В 1862 г. во Франции но проекту капитана 1-го ранга Буржуа и инженера Бруна была построена подводная лодка "Плонжер" водоизмещением 420 т с единым для надводного и подводного хода пневматическим двигателем мощностью 68 л. с., во многом напоминающая корабль Александровского. Результаты испытаний оказались еще менее благоприятными, чем у лодки Александровского. Малая скорость, неэффективность горизонтальных рулей, следность от пузырьков воздуха...

На испытаниях Плонжера присутствовал и принимал в них участие инженер из России генерал-майор О.Б. Герн, который, интересуясь вопросами подводного плавания, но заказу военно-инженерного ведомства спроектировал три подводные лодки. Две из них приводились в движение вращаемым вручную гребным винтом, а третья - газовым двигателем. Но ни одна из лодок не оправдала надежд, и Герн, используя опыт испытаний Плонжера, разработал проект оригинальной подводной лодки водоизмещением около 25 т. Энергетическая установка корабля состояла из двухцилиндровой паровой машины мощностью 6 л. с., получавшей пар давлением 30 кгс/см2 от котла, приспособленного для работы на твердом и жидком топливе. При нахождении лодки в надводном положении машина работала на паре, поступавшем от котла, отапливаемого дровами или древесным углем, а в подводном - на сжатом воздухе в режиме пневмодвигателя или от котла, для чего перед погружением топку герметизировали и в ней сжигали медленно-горящие брикеты топлива, выделяющего при горении кислород. Кроме того, в качестве резервного варианта в подводном положении котел можно было отапливать скипидаром, который пульверизировался в топку сжатым воздухом или кислородом.

Для своего времени подводная лодка О.Б. Герна была значительным шагом вперед. Ее металлический веретенообразный корпус был разделен двумя переборками на три отсека. Лодка была оснащена системой регенерации воздуха, состоящей из цистерны с известью, размещенной в трюме среднего отсека; вентилятора, прокачивающего через цистерну воздух; трех баллонов с кислородом, периодически добавляемым в очищаемый воздух.

Подводная лодка была построена в 1867 г. на Александровском литейном заводе в Петербурге. Однако испытания корабля, проводившиеся в Итальянском пруду Кронштадта, затянулись на девять лет. За это время Герн внес ряд усовершенствований. Но плавать под водой лодка могла только под пневмодвигателем, так как герметизировать топку котла не удалось. Для устранения этого и некоторых других недостатков требовались средства, которые военно-инженерное ведомство всячески урезало.

Между тем в истории подводного плавания произошло знаменательное событие. До гражданской войны 1861-1865 гг. в США практически не уделялось внимания подводному кораблестроению. С началом войны южане объявили открытый конкурс на лучший проект подводной лодки. Из представленных проектов предпочтение было отдано подводной лодке инженера Аунлея, под руководством которого и была построена серия небольших железных лодок цилиндрической формы с заостренными оконечностями, длиной около 10 и шириной около 2 м. Первая лодка получила название Давид по имени библейского юного Давида, победившего великана Голиафа. Под голиафами, естественно, подразумевались надводные корабли северян. Давид был вооружен шестовой миной с электрическим запалом, взрываемым изнутри лодки. Экипаж состоял из девяти человек, восемь из которых вращали коленчатый вал с гребным винтом. Удержание глубины погружения осуществлялось горизонтальными рулями. По сути это были полупогружающиеся корабли, при движении которых в подводном положении над поверхностью воды оставалась плоская палуба.

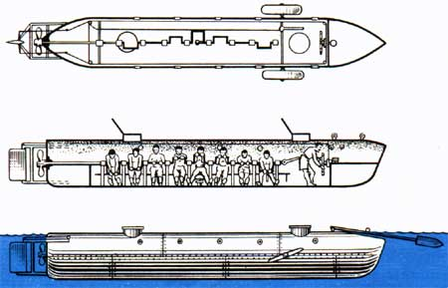

Схематическое изображение подводной лодки типа "Давид"

В октябре 1863 г. лодка этой серии атаковала стоявший на якоре броненосец северян, но взрыв был осуществлен преждевременно и она погибла. Спустя четыре месяца аналогичную попытку предприняла лодка Ханли, но от волны проходившего рядом парохода она резко накренилась, черпнула воду и затонула. Лодку подняли и отремонтировали. Но злой рок преследовал ее. Лодки типа Давид имели недостаточную остойчивость, в результате чего ночью стоявшая на якоре Ханли внезапно перевернулась. Лодку вновь восстановили. Для выяснения причин аварий с участием Аунлея провели всесторонние испытания, в ходе которых Ханли снова затонула со всем экипажем и изобретателем. Последовали очередные подъем и ремонт, после которого 17 февраля 1864 г. Ханли стала героем события, о котором в "Морской истории гражданской войны" написано:

" 14 января Морской министр написал вице-адмиралу Дальгорну, командующему флотом у Чарльстона, что по полученным им сведениям конфедераты спустили на воду новое судно, способное уничтожить весь его флот... ночью 17 февраля недавно построенный прекрасный корабль Хаузатоник в 1200 тонн водоизмещением, стоявший на якоре перед Чарльстоном, был уничтожен при следующих обстоятельствах: около 8 ч 15 мин вечера был замечен в саженях 50 от корабля какой-то подозрительный предмет. Он имел вид доски, плывущей на корабль. Через две минуты он был уже около судна. Офицеры были заблаговременно предупреждены и имели описание новых "адских" машин со сведениями о наилучшем способе избавляться от них. Вахтенный начальник приказал потравить якорные канаты, дать ход машине и вызвать всех наверх. Но, к несчастью, было уже поздно... Ста фунтов пороха на конце шеста оказалось достаточным для уничтожения самого сильного броненосца". Правда, сама лодка не избежала участи своей жертвы. Как выяснилось позже, Ханли не успела отойти на безопасную дистанцию и была втянута внутрь броненосца вместе с водой, хлынувшей через пробоину. Но Давид сокрушил Голиафа. Гибель Хаузатоника вызвала резонанс в военно-морских ведомствах разных стран и привлекла внимание к оружию, которое еще совсем недавно многими не воспринималось всерьез.
